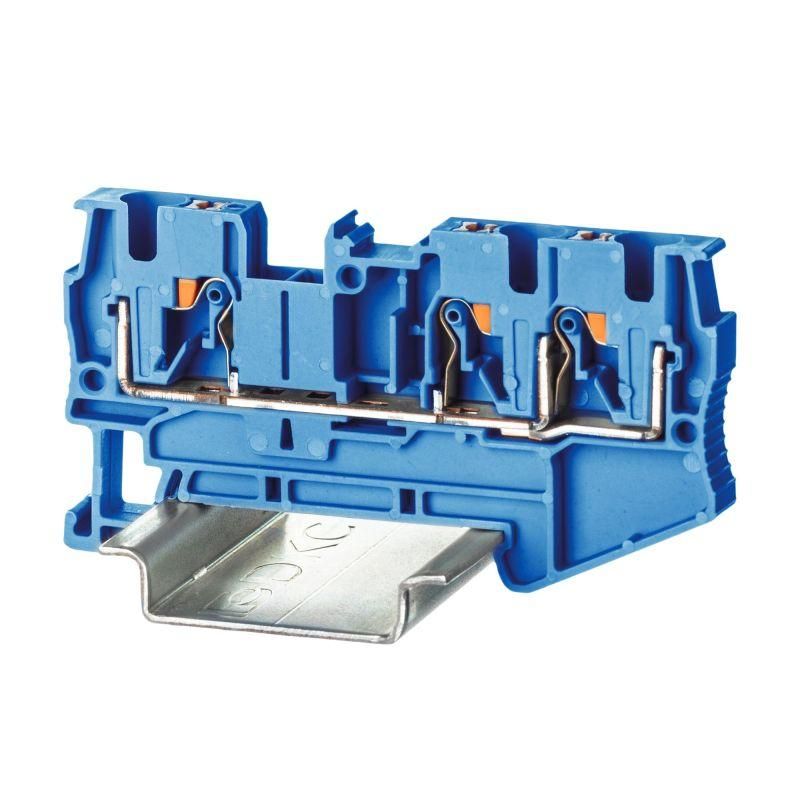

Клемма проходная , зажим push-in, 3 точки подключения, 4 кв.мм, синяя - VPR-4-TWIN-BU ДКС

Клемма проходная, зажим push-in, 3 точки подключения, 4 кв.мм, синяя от DKC (ДКС) - надёжное решение для быстрого и безопасного соединения трёх проводников на DIN-рейке. Артикул vpr-4-twin-bu подходит для промышленной автоматизации, распределительных щитов и систем управления.

Назначение и область применения

Эта проходная клемма используется для последовательного соединения трёх проводов в цепях постоянного и переменного тока. Подходит для монтажа в силовых и слаботочных цепях: станках, конвейерах, системах освещения, контроллеров и шкафах автоматики. Благодаря механизму Push-in, её удобно применять там, где требуется частая переборка проводов или ограниченное время на обслуживание.

Технические характеристики

• Тип зажима: пружинный (Push-in) - без инструментов
• Количество контактов: 3
• Диапазон сечений провода: 0,14–6 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 800 В
• Рабочая температура: от –40 C до +105 C
• Ширина: 6,2 мм, высота: 36,9 мм
• Материал корпуса: термопласт PA 6.6 (полиамид)
• Класс воспламеняемости: V0 (UL-94) - самозагасающий
• Цвет: синий
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Положение подключения: сверху
• Количество каналов для перемычек: 2
• Требуется установка замыкающей пластины: да

Совместимость и монтаж

Клемма vpr-4-twin-bu устанавливается на стандартную DIN-рейку 35 мм. Для сборки цепи используйте комплектные замыкающие пластины - они обеспечивают электрическую связь между соседними клеммами. Каждый контакт принимает провод без предварительной зачистки: просто введите жилу до упора. Отсоединить провод можно нажатием на кнопку-толкатель - так исключаются случайные выдергивания. Установите пластины перед монтажом, чтобы избежать перекосов и плохих контактов.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 - он не поддерживает горение и сам затухает после удаления источника пламени. Это соответствует требованиям UL-94 и повышает безопасность в условиях возможного перегрева. Номинальное напряжение 800 В позволяет использовать клемму в сетях до 690 В AC/DC, что покрывает большинство промышленных задач. Рабочий диапазон температур (-40…+105 C) гарантирует стабильность даже в суровых условиях - холодных складах или нагретых шкафах.

Преимущества

• Быстрая установка: провод вставляется одним движением - не нужен отвертка
• Защита от ошибок: кнопка-толкатель предотвращает случайное отключение
• Устойчивость к вибрациям: пружинный механизм сохраняет давление на жилу
• Два канала для перемычек: легко формировать цепочки из нескольких клемм
• Стандартный размер: совместима с любыми шкафами и рейками 35 мм

Ограничения применения

• Не применяйте для многожильных проводов без наконечников - риск деформации жил
• Запрещено использование в средах с агрессивными химическими веществами (масла, растворители)
• Не допускается механическая нагрузка на провода - все усилия должны восприниматься клеммой
• Избегайте монтажа рядом с источниками тепла выше 105 C - материал может потерять прочность
• Замыкающие пластины обязательны - без них клемма не будет работать как проходная

Примеры использования

• Подключение датчиков в цепи PLC - три провода (L, N, GND) в одной точке
• Разводка питания на группу светильников в распределительном щите
• Объединение выходов реле в одном модуле
• Сборка цепей управления с множеством параллельных соединений

Практические советы

• Перед вставкой провода проверьте сечение - не более 6 мм2, иначе зажим не сработает
• Для многожильных проводов используйте наконечники типа “штырь” - это продлит срок службы
• При использовании нескольких клемм подряд, начните монтаж с крайней и двигайтесь в сторону
• Проверяйте плотность соединения: если провод легко вытягивается - попробуйте снова, нажав на толкатель
• Храните запасные замыкающие пластины - они часто теряются при сервисе
• Синий цвет клеммы vpr-4-twin-bu указывает на рабочее напряжение до 800 В - не путайте с другими цветами в серии
