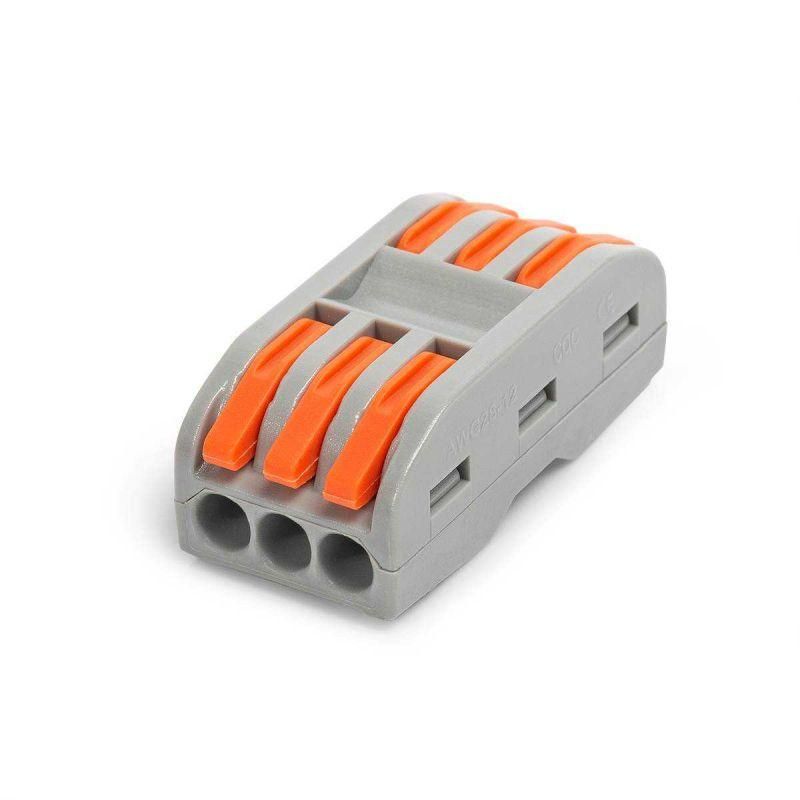

Клемма проходная СМК 222-2413 - 87637 КВТ

Клемма проходная СМК 222-2413 от КВТ - это надёжное решение для создания разъёмных соединений в распределительных коробках, щитах и оборудовании. Подходит для одножильных и многожильных медных проводов сечением до 4 мм2, обеспечивает безопасную передачу тока до 450 В и позволяет выполнять замеры без разбора соединения.

Назначение и область применения

Клемма проходная СМК 222-2413 предназначена для коммутации медных проводников в электрических цепях постоянного и переменного тока. Применяется в распределительных шкафах, щитах автоматики, системах освещения, промышленном оборудовании и бытовой электропроводке. Особенно удобна там, где требуется частый доступ к соединению - например, для диагностики, модификации или обслуживания.

Технические характеристики

• Номинальное напряжение: 450 В
• Рабочий диапазон сечения провода: 0,08–4 мм2
• Тип проводника: одножильный, многожильный, гибкий
• Количество зажимов: 6
• Цвет корпуса: светло-серый
• Управление: оранжевые рычаги для фиксации проводов

Совместимость и монтаж

Клемма проходная СМК 222-2413 совместима с другими клеммами серии СМК - её можно устанавливать в блоки за счёт выступов и пазов на боковой поверхности. Для сборки блока достаточно плотно прижать клеммы друг к другу. Монтаж выполняется вручную: зачищенный провод вставляется в зажим, после чего рычаг опускается до характерного щелчка. Обратите внимание: посадочные размеры рассчитаны под стандартные DIN-рейки шириной 35 мм.

Преимущества

• Изолированный корпус снижает риск короткого замыкания между соседними контактами
• Рычаги обеспечивают прочное и контролируемое зажатие провода - даже тонкопроволочные жилы не выпадают
• Паз для хранения рычага в закрытом положении исключает самопроизвольное открывание
• Возможно проведение измерений мультиметром через специальный тестовый разъём - без демонтажа
• Легко собираются в блоки, что экономит место и повышает организованность

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен окислительный процесс и потеря контакта
• Запрещено использовать в условиях постоянного погружения в воду - IP-класс защиты не указан, значит, не предусмотрена герметизация
• Максимальное сечение 4 мм2 - не подходит для силовых линий выше 25 А (при 220 В)
• Не рекомендовано применение в вибрационных средах без дополнительной фиксации

Примеры использования

• Подключение датчиков и исполнительных механизмов в пульте управления станком
• Разводка осветительных цепей в распределительной коробке квартиры
• Объединение нескольких групп розеток в одном щитке
• Временные соединения при тестировании оборудования
• Создание компактных блоков для слаботочных сетей (например, сигнализация, домофон)

Практические советы

• Перед вставкой провода обязательно зачистите его на 6–8 мм - слишком длинная часть может мешать рычагу
• Проверьте, чтобы все жилы многожильного провода были равномерно распределены внутри зажима - иначе контакт будет плохим
• При сборке блоков из нескольких клемм СМК 222-2413 следите, чтобы они плотно прилегали - зазоры увеличивают вероятность перегрева
• Для частого обслуживания используйте клемму именно с рычагами - она значительно удобнее в работе, чем винтовые аналоги
• Не затягивайте рычаги насильно - если не получается закрыть, проверьте правильность вставленного провода
