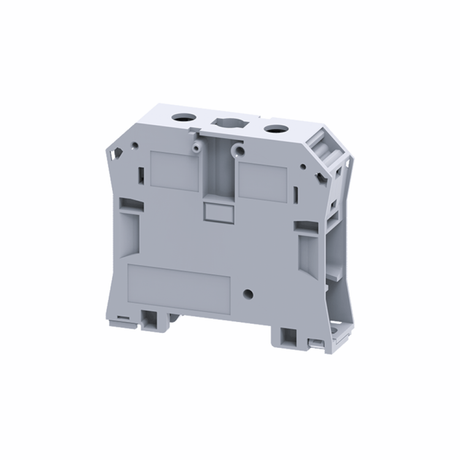

Клемма проходная 70 кв.мм винтовая OptiClip CTS-50/70-I-BU-175A-(10-70)-синий - 289784 КЭАЗ

Клемма проходная винтовая 70 кв.мм OptiClip CTS-50/70-I-BU-175A-(10-70) синий - надёжное соединение для силовых и вторичных цепей, установленное на DIN-рейку. Применяется в щитах управления и распределения, где важна прочность контакта и компактность. Бренд КЭАЗ обеспечивает соответствие промышленным требованиям, а артикул CTS-50/70-I-BU-175A-(10-70) однозначно идентифицирует модель.

Назначение и область применения

Клемма проходная винтовая 70 кв.мм OptiClip CTS-50/70-I-BU-175A-(10-70) синий предназначена для создания постоянного электрического соединения между двумя проводниками. Подходит для подключения медных и алюминиевых жил сечением от 10 до 70 мм2. Устанавливается в распределительных и управляющих шкафах - например, в НКУ, пультах управления, частотных преобразователях, системах автоматизации. Часто используется в промышленных конвейерах, насосных станциях, системах освещения и HVAC.

Технические характеристики

• Поперечное сечение провода: 10–70 мм2 (рабочий диапазон); совместима также с проводами до 120 мм2 (при условии снижения допустимого тока)
• Номинальный ток: 175 А при температуре +30 C
• Номинальное напряжение: 1000 В переменного и постоянного тока
• Тип соединения: винтовое - зажим осуществляется через металлический контакт с гайкой и шайбой
• Способ монтажа: фиксация на DIN-рейку 35 мм защёлкиванием
• Количество контактов: два - вход и выход, проходное исполнение
• Тип разделения: втычной - позволяет легко отсоединить провод без демонтажа клеммы
• Материал корпуса: полиамид PA, класс горючести V0 - самозатухающий, устойчив к перегреву
• Рабочая температура: от –40 C до +85 C
• Ширина ячейки: 20,5 мм - позволяет плотную укладку на рейке
• Цвет: синий - стандартизированная цветовая маркировка для идентификации
• Направление кодирования: горизонтальное и вертикальное - удобство сборки в ограниченном пространстве
• Тип держателя: винтовой - не требует специальных инструментов для замены
• Питание индикации дефекта: AC/DC - совместима с системами контроля состояния контактов

Совместимость и монтаж

Клемма проходная винтовая 70 кв.мм OptiClip CTS-50/70-I-BU-175A-(10-70) синий монтируется исключительно на стандартную DIN-рейку 35 мм. Для установки достаточно вставить её сверху в направляющие рейки до характерного щелчка. Монтаж не требует дополнительных креплений. Соединение проводов выполняется винтом - затягивать необходимо моментом 1,5–2,0 Нм, чтобы избежать повреждения изоляции или недостаточного контакта. Провода должны быть зачищены на 10–12 мм, без остатков изоляции внутри зажима. Оба контакта находятся сбоку - это упрощает маршрутизацию кабелей в шкафах с боковым доступом.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и ГОСТ Р 50030.5.5. Корпус выполнен из материала класса горючести V0 - не распространяет пламя даже при длительном нагреве. Номинальное напряжение 1000 В обеспечивает безопасную работу в высоковольтных сетях. Защита от случайного прикосновения обеспечивается конструкцией: открытые части контактов закрыты изоляционными стенками. Индикация дефекта работает от любого типа тока - AC или DC - что делает её универсальной для различных систем контроля.

Преимущества

• Высокая механическая прочность - винтовой зажим выдерживает вибрацию и нагрузки, типичные для промышленного оборудования
• Стандартный шаг 20,5 мм - позволяет использовать с другими элементами OptiClip без потери плотности компоновки
• Цветовая маркировка (синий) ускоряет диагностику и обслуживание
• Поддержка индикации дефекта - возможность подключения системы мониторинга состояния контактов
• Устойчивость к экстремальным температурам - работает в холодильных камерах и на тепловых станциях
• Легко заменяется - не требуется снимать всю группу клемм при ремонте одного участка

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - рекомендовано применение обжимных наконечников для проводов >35 мм2
• Запрещено использование в средах с повышенной коррозией (например, морской воздух, химические производства) без внешней защиты
• Не рассчитана на частые отключения под нагрузкой - для таких задач нужны коммутируемые устройства
• Максимальное сечение 70 мм2 - для больших проводов (>70 мм2) требуется другая модель
• Не имеет IP-защиты - не используется во влажных помещениях без герметизации шкафа

Примеры использования

• Подключение главного входного кабеля 70 мм2 к вводному автомату в распределительном щите
• Передача сигнала от датчиков к контроллеру в системе автоматизации цеха
• Объединение нескольких параллельных проводов в одной точке на шине питания
• Формирование группы выводов для частотного преобразователя с несколькими двигателями
• Создание временного ответвления в ремонтной зоне без изменения основной схемы

Практические советы

• Для проводов сечением более 35 мм2 всегда используйте обжимные наконечники - это предотвращает перелом жил и улучшает контакт
• Проверяйте затяжку винта после первых 10–20 часов работы - возможна усадка провода
• При использовании в шкафах с высокой плотностью компоновки - ориентируйте клемму так, чтобы провода не пересекались
• Синий цвет указывает на рабочую цепь - не путайте с красными (питание) или чёрными (земля) клеммами других серий
• Артикул CTS-50/70-I-BU-175A-(10-70) можно заказывать в комплекте с аналогичными моделями - все они совместимы по форме и шагу
• При необходимости замены - отключите питание, открутите винт, вытяните провод и просто снимите клемму с рейки
