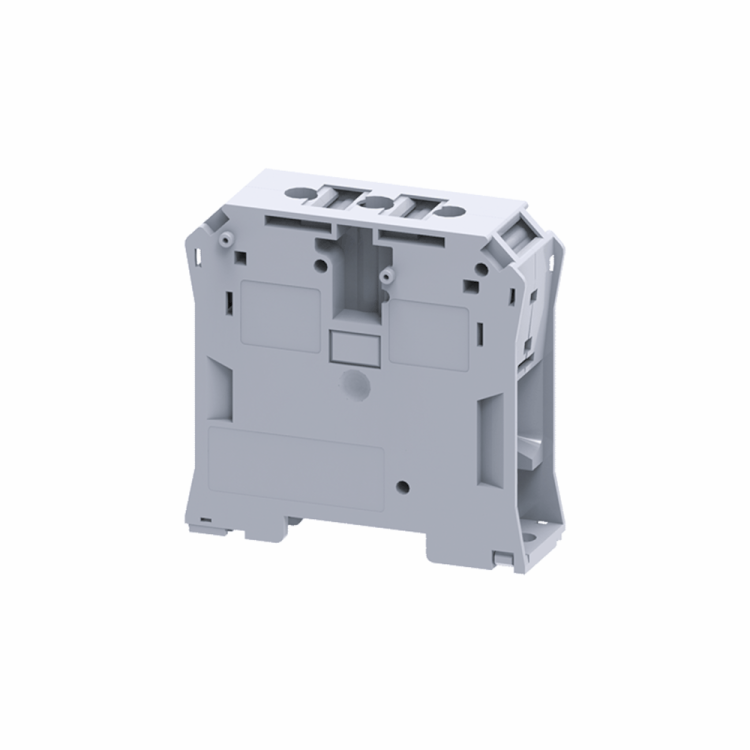

Клемма проходная 120 кв.мм винтовая OptiClip CTS-95/120-I-240A-(25-120)-серый - 289785 КЭАЗ

Клемма проходная винтовая 25–120 кв.мм 240А серая серия OptiClip CTS-95/120-I от КЭАЗ предназначена для надёжного соединения силовых и вторичных цепей в щитах автоматизации и распределения энергии. Установка на DIN-рейку, высокий класс защиты и широкий диапазон сечений делают её универсальным решением для промышленных объектов.

Назначение и область применения

Клемма проходная винтовая 25–120 кв.мм 240А серая серия OptiClip CTS-95/120-I используется для создания постоянных электрических соединений между проводниками в распределительных устройствах. Подходит для подключения медных и алюминиевых жил сечением от 0,2 до 120 мм2. Применяется в НКУ, щитах управления, частях систем автоматизации, где требуется надёжное и легко проверяемое соединение. Часто встречается в промышленных станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Номинальный ток: 240 А
• Номинальное напряжение: 1000 В
• Поперечное сечение провода: 25–120 мм2 (возможно подключение даже 0,2 мм2)
• Тип соединения: винтовое
• Способ монтажа: установка на DIN-рейку 35 мм
• Количество контактов: два - вход и выход
• Тип разделения: втычной - позволяет физически отделить участок цепи без демонтажа
• Позиция подключения: сбоку - удобно для компактных шкафов
• Рабочая температура: от –40 C до +85 C
• Ширина модуля: 27 мм
• Количество уровней: один
• Материал корпуса: полиамид PA, самозатухающий (класс горючести V0)
• Цвет: серый
• Кодирование: горизонтальное и вертикальное - совместимо с цветными метками и этикетками
• Тип держателя: винтовой - обеспечивает плотную фиксацию
• Питание индикации дефекта: AC/DC - возможность подключения сигнализации перегрузки

Совместимость и монтаж

Клемма проходная винтовая 25–120 кв.мм 240А серая серия OptiClip CTS-95/120-I устанавливается на стандартную DIN-рейку 35 мм путём защёлкивания - никаких инструментов для крепления не требуется. Для подключения используйте отвертку с плоским лезвием. Максимальный момент затяжки не указан производителем - рекомендуется затягивать до упора без усилия рычага. После монтажа проверьте надёжность зажима - слабый контакт вызывает нагрев. Все клеммы этой серии имеют одинаковый шаг и форму, что позволяет комбинировать их в ряды без зазоров.

Безопасность и стандарты

Изоляционный корпус выполнен из материала класса горючести V0 - не распространяет пламя при возгорании. Соответствует требованиям IEC 60947-7-1 для аппаратов коммутационных. Работает при напряжении до 1000 В переменного и постоянного тока. Температурный диапазон –40…+85 C гарантирует работу в условиях холодных складов и жарких производственных помещений. Сертифицирована для применения в промышленных электросистемах России и стран ЕАЭС.

Преимущества

• Поддерживает большой диапазон сечений - от тонких контрольных проводов до мощных силовых жил
• Функциональное втычное разделение - можно отключить часть цепи без отсоединения всех проводов
• Стандартная ширина 27 мм - эффективное использование места на рейке
• Высокая механическая прочность корпуса из полиамида - выдерживает вибрацию и удары
• Горизонтальное и вертикальное кодирование - удобство маркировки и диагностики
• Совместимость с индикацией дефекта - позволяет внедрить системы мониторинга состояния соединений

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - требует обжима или использования терминалов
• Запрещено использовать в средах с повышенным содержанием масла, растворителей или агрессивных газов - материал PA чувствителен к химическим воздействиям
• Не рассчитана на частые отключения под нагрузкой - не является коммутирующим устройством
• Не имеет IP-защиты - не допускается установка во влажных или запылённых местах без дополнительной защиты (например, в герметичном боксе)

Примеры использования

• Подключение силового кабеля 95 мм2 к входному рубильнику в распределительном щите цеха
• Соединение проводов от датчиков и реле с контроллером через втычной разрыв для обслуживания
• Объединение нескольких цепей 25 мм2 в одной точке перед подачей на двигатель
• Монтаж в шкафах управления насосными станциями, где важна быстрая замена элементов

Практические советы

• Перед установкой обязательно удалите оксидную плёнку с алюминиевых проводов - используйте специальную пасту или наждак
• Для проводов сечением более 70 мм2 рекомендуется применять наконечники типа “штырь” - так снижается риск повреждения жилы при затяжке
• Проверяйте момент затяжки винта - переусиливать нельзя, чтобы не треснул корпус; недостаточно - будет греться
• При сборке рядов клемм соблюдайте направление кодирования - все клеммы должны быть ориентированы одинаково для единообразной маркировки
• Для систем с индикацией дефекта подключайте сигнал к соответствующим выводам - они работают как при AC, так и DC
• При замене клеммы проходная винтовая 25–120 кв.мм 240А серая серия OptiClip CTS-95/120-I от КЭАЗ полностью заменяет аналоги других производителей с тем же шагом и типом крепления
