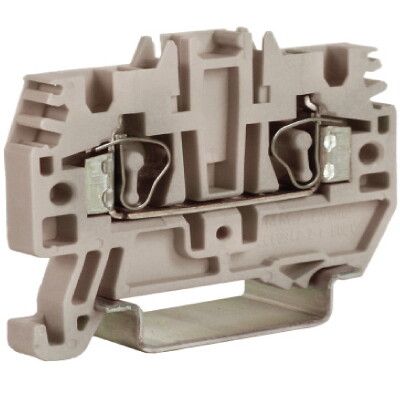

Клемма пруж. HMM.2/GR 2.5кв.мм сер. DKC ZHM500GR ДКС

Клемма пружинная HMM.2GR 2,5 кв.мм серая от DKC (ДКС) - надёжный проходной зажим для быстрого и безопасного соединения проводов в распределительных щитах на DIN-рейке. Артикул zhm500gr подходит для слаботочных и силовых цепей постоянного и переменного тока.

Назначение и область применения

Клемма HMM.2GR 2,5 кв.мм серая используется для создания прочного электрического соединения между двумя проводниками без необходимости затяжки винтов. Подходит для монтажа в автоматических шкафах, пультах управления, системах освещения, промышленном оборудовании и автоматизации. Применяется там, где важна скорость установки, надёжность и возможность многократного переподключения.

Технические характеристики

• Тип зажима: пружинный - контакт осуществляется за счёт механического усилия пружины, не требует инструментов для фиксации
• Сечение провода: 0,2–4 мм2 - позволяет работать с одножильными и многожильными проводами, включая гибкие жилы до 2,5 мм2
• Номинальный ток: 24 А - рассчитана на нагрузки до этого значения при нормальных условиях
• Номинальное напряжение: 800 В - обеспечивает безопасную работу в сетях до 800 В AC/DC
• Материал корпуса: полиамид - устойчив к ударным нагрузкам, химическим воздействиям и высоким температурам
• Класс воспламеняемости V0 - материал самозатухающий, соответствует требованиям безопасности при возгорании
• Рабочий температурный диапазон: -40…+80 C - выдерживает экстремальные условия, включая холодные склады и нагреваемые помещения
• Ширина: 5,2 мм - компактный форм-фактор, удобен для плотной укладки на рейке
• Высота: 41 мм - оптимальная высота для доступа к зажимному механизму
• Количество контактов: 2 - вход и выход, проходной тип
• Позиция подключения: сверху - провод вставляется вертикально, что исключает случайное выпадение
• Тип питания: AC/DC - совместим с любыми видами тока
• Цвет: серый - стандартизированная окраска для визуального отличия от других моделей
• Количество уровней: 1 - одноуровневая конструкция, не имеет внутренних перемычек

Совместимость и монтаж

Клемма HMM.2GR 2,5 кв.мм серая устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж происходит путём защёлкивания - достаточно приложить небольшое давление, чтобы она зафиксировалась. Для подключения провода необходимо нажать на рычаг зажима, вставить жилу до упора и отпустить рычаг. Установка пластины возможна - можно использовать специальную пластину для увеличения площади контакта при работе с мягкими или тонкими проводами. Клеммы из серии Quadro совместимы друг с другом и позволяют собирать последовательные ряды без зазоров.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и EN 60998-1. Класс воспламеняемости V0 гарантирует, что материал не будет распространять пламя при возгорании. Номинальное напряжение 800 В обеспечивает безопасность даже в аварийных режимах. Корпус выполнен из самозатухающего полиамида, который не выделяет токсичных веществ при перегреве.

Преимущества

• Быстрая установка - не нужны отвертки, достаточно нажать на рычаг и вставить провод
• Стабильный контакт - пружинный механизм сохраняет давление на жилу даже при вибрациях и термических циклах
• Поддержка многожильных проводов - благодаря наличию пластины можно надёжно закрепить гибкий провод без облудки
• Компактность - малая ширина (5,2 мм) позволяет разместить больше клемм на одной рейке
• Возможность замены без демонтажа всей цепи - легко заменить одну клемму, не трогая соседние

Ограничения применения

• Не рекомендуется для проводов сечением более 4 мм2 - риск потери контакта и перегрева
• Не предназначен для частых отсоединений под нагрузкой - лучше отключать питание перед обслуживанием
• Не следует применять в средах с повышенной влажностью без защиты (не IP-классифицирована)
• Запрещено использование в взрывоопасных зонах - хотя есть модель HMM.2GR(Ex), эта версия не является взрывозащищённой

Примеры использования

• Подключение датчиков и исполнительных устройств в системах автоматизации
• Разводка цепей освещения в торговых центрах и офисах
• Сборка распределительных щитов на заводах и в логистических комплексах
• Фиксация проводов в устройствах управления насосами, конвейерами и вентиляторами

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - слишком длинная изоляция может помешать хорошему контакту
• Для многожильных проводов используйте установочную пластину - она предотвращает деформацию жил и снижает сопротивление
• Проверяйте надёжность соединения после монтажа - легкое покачивание провода не должно вызывать движения внутри клеммы
• При сборке нескольких клемм на одной рейке ориентируйте их одинаково - горизонтальная или вертикальная кодировка должна быть согласована для удобства диагностики
• Обратите внимание на посадочный диаметр: клемма предназначена для стандартной DIN-рейки 35 мм - не подходит для узких или старых реек
