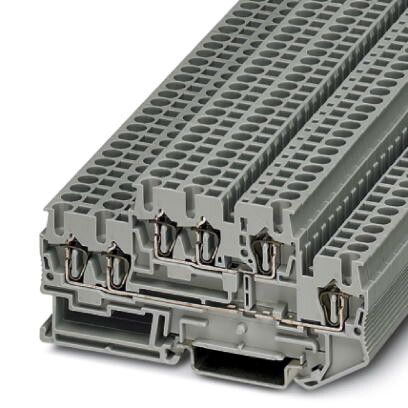

Клемма пружинная двухъярусная STTB 2.5-TWIN Phoenix Contact 3038516

Двухъярусная пружинная клемма STTB 2,5-TWIN от Phoenix Contact и СТЭЗ предназначена для надёжного соединения проводов сечением до 4 мм2 в распределительных щитах. Её двухуровневая конструкция позволяет экономить место на DIN-рейке, сохраняя высокую плотность коммутации.

Назначение и область применения

STTB 2,5-TWIN используется для создания разрывных и ответвительных соединений в электрических цепях постоянного и переменного тока. Подходит для установки в силовые и слаботочные системы: автоматика, освещение, управление оборудованием, промышленные контроллеры. Клеммы применяются там, где важна компактность и быстрый монтаж без инструментов.

Технические характеристики

• Номинальное напряжение: 500 В - безопасная работа в сетях до 500 В переменного тока
• Номинальный ток: 22 А - выдерживает нагрузку до 22 ампер при нормальных условиях
• Сечение провода: 0,08–4 мм2 - совместима с одножильными и многожильными проводами, включая защищённые и незащищённые
• Тип зажима: пружинный - фиксация провода без винтов, исключает перегиб и повреждение жил
• Ярусность: два уровня - каждый ярус имеет собственный вход и выход, позволяют организовать последовательное или параллельное соединение
• Монтаж: на DIN-рейку типа NS 35/7,5 и NS 35/15 - стандартная ширина рейки, совместима с большинством щитов
• Цвет корпуса: серый - устойчив к УФ-излучению, легко различим в щите

Совместимость и монтаж

STTB 2,5-TWIN устанавливается на DIN-рейку без дополнительных креплений. Для подключения: зачищенный провод вставляется в гнездо до упора - пружина сама зажимает жилу. Отсоединение осуществляется нажатием на рычаг зажима. Оба яруса работают независимо, что позволяет использовать одну клемму как переходник между двумя участками цепи. Максимальное количество клемм на одной рейке зависит от её длины - каждая занимает около 17,5 мм.

Безопасность и стандарты

Kлемма соответствует требованиям IEC 60947-7-1 и EN 60998-1 для пружинных соединителей. Изоляционный материал устойчив к нагреву до +120 C, обеспечивая безопасную работу даже при повышенной температуре окружающей среды. Напряжение пробоя выше 2 кВ, что гарантирует изоляцию между ярусами.

Преимущества

• Два яруса в одном модуле - снижают число элементов в щите и уменьшают риск ошибок при сборке
• Пружинный механизм - не требует отвертки, ускоряет монтаж и демонтаж
• Универсальное сечение - работает с медными и алюминиевыми проводами от 0,08 до 4 мм2
• Стабильное контактное давление - предотвращает ослабление соединения при вибрациях
• Индикация состояния - наличие механического фиксатора позволяет визуально определить, закрыта ли клемма

Ограничения применения

• Не предназначен для проводов сечением более 4 мм2 - попытка вставить больший провод может повредить механизм
• Не рекомендован для частых переподключений - свыше 10–15 циклов может снизить надёжность контакта
• Не следует применять в средах с агрессивными химическими веществами - корпус устойчив к обычным условиям, но не к растворителям
• Не подходит для монтажа вне щита без защиты - открытое расположение увеличивает риск поражения током

Примеры использования

• Разводка питания на несколько датчиков в системе автоматизации
• Подключение термореле и контакторов в пульте управления
• Обходной путь для сигнала в цепи PLC при замене оборудования
• Создание параллельных ветвей в осветительной сети

Практические советы

• Перед вставкой провода обязательно зачистите его на глубину 8–10 мм - недостаточная зачистка вызывает плохой контакт
• Для многожильных проводов используйте наконечники - они предотвращают расслоение жил при зажиме
• Проверьте, что провод полностью вошёл в гнездо - он должен упираться в упор, а рычаг зажима должен быть заперт
• При использовании на NS 35/15 учтите, что клеммы можно располагать ближе друг к другу, чем на NS 35/7,5 - проверьте шаг монтажа
• STTB 2,5-TWIN - идеальный выбор, когда нужна компактная замена винтовым клеммам, особенно в уже занятых щитах
