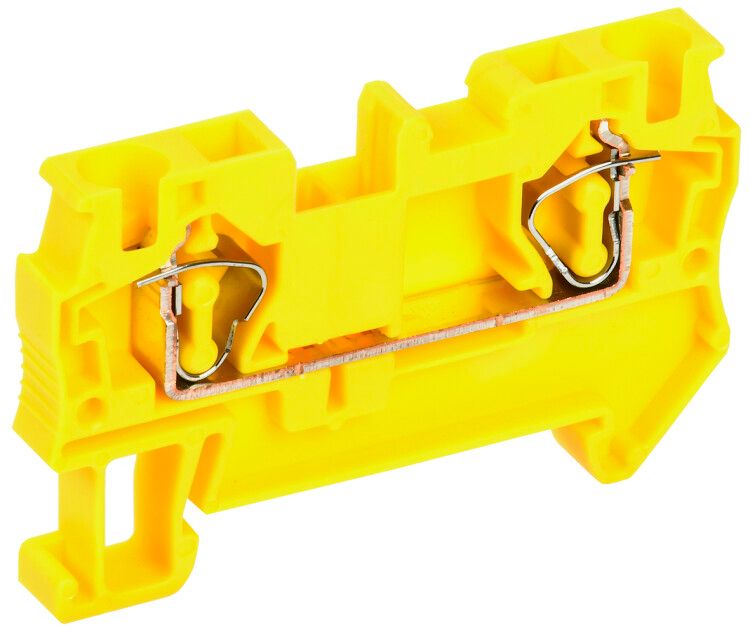

Клемма пружинная КПИ 2в-4 41А желтая | YZN11-004-K05 IEK

Клемма пружинная КПИ 2в-4 41А желтая от IEK - надёжное решение для быстрого и безопасного соединения проводов в электрощитах. Подходит для монтажа на DIN-рейку, работает с проводами от 0,2 до 6 мм2, выдерживает нагрузку до 41 А и 800 В. Артикул yzn11-004-k05.

Назначение и область применения

Клемма пружинная КПИ 2в-4 41А желтая используется для создания постоянных электрических соединений в распределительных щитах. Применяется для подключения фазных, нулевых и защитных проводников - как с наконечниками, так и без них. Подходит для промышленного оборудования, автоматизации, систем освещения и управления. Часто встречается в шкафах станков, конвейеров, систем вентиляции и энергоустановках.

Технические характеристики

• Номинальный ток: 41 А
• Номинальное напряжение: 800 В
• Диапазон сечений проводов: 0,2–6 мм2
• Тип зажима: пружинный (без инструментов)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Количество контактов: один вход/выход
• Количество клемм на уровне: две (два провода на одну клемму)
• Позиция подключения: сбоку
• Ширина подключения: 6,2 мм
• Рабочая температура: от –40 C до +85 C
• Класс горючести изоляции: V0 (самозагасающий материал)
• Материал корпуса: прочный полиамид (эластичный, ударопрочный)
• Цвет: жёлтый
• Срок службы: 15 лет
• Поддержка замыкающих пластин: да

Совместимость и монтаж

Клемма пружинная КПИ 2в-4 41А желтая устанавливается на стандартную DIN-рейку 35 мм без дополнительных креплений. Для подключения достаточно вставить провод в гнездо - пружина сама плотно зажимает жилу. Можно использовать провода без наконечников, а также с кольцевыми или трубчатыми наконечниками подходящего размера. Ширина захвата 6,2 мм обеспечивает совместимость с большинством распространённых наконечников. Возможна установка замыкающих пластин для последовательного соединения нескольких клемм - удобно при группировке цепей.

Безопасность и стандарты

Корпус изготовлен из материала класса V0 - он не поддерживает горение и самостоятельно затухает после удаления источника пламени. Это соответствует требованиям безопасности для внутренней сборки электрооборудования. Работа при температуре до +85 C и устойчивость к химическим средам позволяют применять клемму в условиях повышенной влажности, запылённости и перепадов температур. Соответствует международным нормам для пружинных клемм в промышленном исполнении.

Преимущества

• Быстрая установка - не требует отвертки или другого инструмента
• Устойчивость к вибрациям - пружинный механизм не ослабевает со временем
• Высокая плотность монтажа - два контакта на одном уровне экономят место в щите
• Долгий срок службы - 15 лет при соблюдении условий эксплуатации
• Гибкость подключения - подходит как для одножильных, так и многожильных проводов
• Легко маркируется - совместима с планками и этикетками IEK

Ограничения применения

• Не предназначен для подключения проводов сечением менее 0,2 мм2 или более 6 мм2 - риск плохого контакта или повреждения механизма
• Не рекомендуется для частых подключений/отключений - пружины рассчитаны на долговременную фиксацию
• Не следует использовать вне закрытых шкафов - отсутствует защита IP, не предназначена для открытой среды
• Запрещено использование в цепях переменного тока выше 800 В - превышение напряжения может вызвать пробой изоляции

Примеры использования

• Распределение фазы в автоматических выключателях
• Объединение нулевых проводников в щите освещения
• Подключение заземляющих проводов к шине PE
• Сборка цепей управления на станках с PLC
• Формирование параллельных ответвлений в силовой цепи

Практические советы

• Перед вставкой провода убедитесь, что его изоляция срезана ровно - зачищенный конец должен быть длиной около 8–10 мм
• Для многожильных проводов слегка скрутите жилы перед введением - это предотвращает выпадение отдельных проволочек
• При использовании наконечников выбирайте те, которые соответствуют сечению провода и ширине зажима (6,2 мм)
• Если требуется соединить несколько клемм - используйте заводские перемычки IEK, они обеспечивают надёжный контакт и исключают случайное отсоединение
• При монтаже в плотном щите учтите, что каждая клемма занимает 17,5 мм по ширине - планируйте количество мест заранее
• Жёлтый цвет клеммы часто применяется для фазных проводов - следите за цветовой маркировкой в вашей схеме
