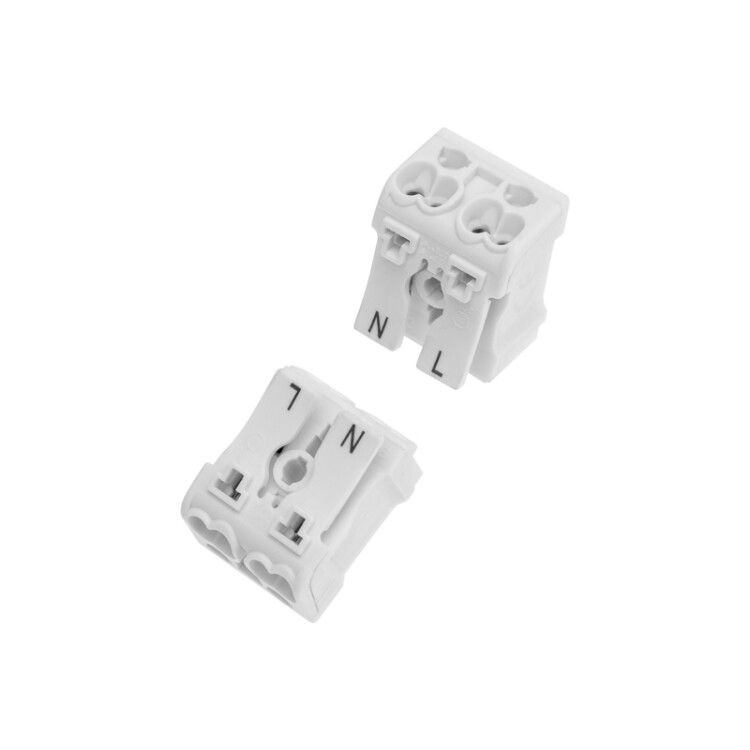

Клемма пружинная соединительная КСП 2-полюсная (100 шт./уп.) | 07-6214 REXANT MEET

Клемма пружинная соединительная КСП 2-полюсная (100 шт./уп.) от REXANT — надёжное решение для быстрого и безопасного соединения медных проводников в распределительных коробках, щитах и оборудовании. Артикул 07-6214 обеспечивает устойчивый контакт при номинальном токе 16 А и напряжении до 450 В.

Назначение и область применения

Клемма пружинная соединительная КСП 2-полюсная используется для соединения и ответвления одножильных и многожильных медных проводов в сетях переменного тока. Подходит для монтажа в электрических щитах, распределительных коробках, пультах управления, осветительных системах и бытовой технике. Применяется там, где требуется частая перенастройка или замена проводов — благодаря пружинному механизму не нужен инструмент для затяжки.

Технические характеристики

• Количество полюсов: 2
• Сечение проводника: 0,5–2,5 мм² (для одножильных и многожильных медных проводов)
• Номинальный ток: 16 А
• Номинальное напряжение: 450 В
• Рабочий температурный диапазон: от -60 °C до +40 °C
• Способ присоединения: винтовое (фиксация через защелку)
• Положение подключения: боковое
• Ширина клеммы: 26 мм
• Цвет корпуса: белый
• Материал корпуса: самозатухающий ПВХ
• Материал контактов: электротехническая сталь

Совместимость и монтаж

Клемма пружинная соединительная КСП 2-полюсная монтируется непосредственно на DIN-рейку или крепится вручную. Для подключения: снимите изоляцию с провода на 8–10 мм, вставьте его в гнездо до упора — механизм автоматически фиксирует жилу. Отсоединить можно, слегка придавив защелку. Учитывайте ширину 26 мм — при компактной сборке щита рассчитывайте свободное место между соседними клеммами. Совместима с проводами только меди; алюминиевые и многожильные с опрессовкой — не рекомендуются.

Безопасность и стандарты

Корпус выполнен из самозатухающего ПВХ — снижает риск распространения пламени при перегреве. Контакты из электротехнической стали обеспечивают устойчивость к окислению и механическому износу. Соответствует требованиям безопасности для внутреннего монтажа в электроустановках до 450 В. Сертификаты соответствия указаны на упаковке — проверяйте перед использованием в промышленных объектах.

Преимущества

• Не требует отвертки — соединение и разъединение одним движением
• Чёткая маркировка «ФАЗА», «НОЛЬ», «ЗЕМЛЯ» на подвижной части — исключает ошибки при подключении
• Устойчивость к вибрациям — пружинный зажим сохраняет давление даже при перепадах температур
• Высокая плотность упаковки — 100 штук в одной упаковке экономят место на складе и при работе
• Стандартный размер — совместим с большинством типовых щитов и креплений

Ограничения применения

• Не предназначен для проводов сечением менее 0,5 мм² или более 2,5 мм² — возможен перегрев или плохой контакт
• Не использовать с алюминиевыми, медно-алюминиевыми или многожильными проводами с незащищённой опрессовкой
• Работает только в пределах температуры -60…+40 °C — вне этого диапазона теряется эластичность пружины
• Не предназначена для открытых площадок или помещений с высокой влажностью — отсутствует защита IP
• Не рекомендуется для постоянной нагрузки выше 16 А — допускаются кратковременные пики, но не длительные перегрузки

Примеры использования

• Подключение светильников в распределительной коробке квартиры
• Объединение фазных и нулевых проводов в этажном щите
• Соединение проводов в контроллере конвейера или насосной станции
• Монтаж системы аварийного освещения с выключателями и датчиками
• Изменение схемы в бытовой технике — например, замена нагревательного элемента

Практические советы

• Перед вставкой провода всегда зачищайте его до 8–10 мм — меньше не зафиксируется, больше может повредить контакт
• Проверяйте надёжность соединения легким потягиванием после монтажа — особенно при работе в условиях вибраций
• При групповой установке нескольких клемм КСП 2-полюсных (100 шт./уп.) используйте маркер для пометки цепей — цветовая маркировка не всегда видна при закрытом щите
• Храните в сухом месте — хотя корпус герметичен, влага может попасть в гнёзда при хранении в сыром помещении
• Для ремонта старых щитов — эта клемма легко заменяет винтовые аналоги, не требуя сверления новых отверстий
