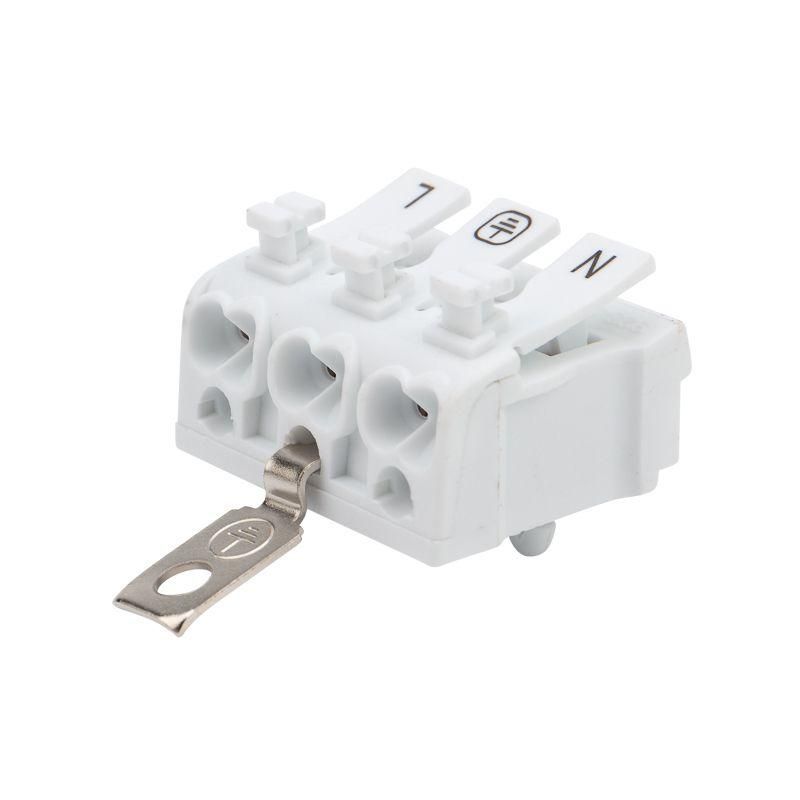

Клемма пружинная соединительная КСП 3-полюсная с заземлением и монтажными ножками (100 шт./уп.) | 07-6215-2 REXANT MEET

Клемма пружинная соединительная КСП 3-полюсная с заземлением и монтажными ножками (упаковка 100 шт.), бренд REXANT, артикул 07-6215-2 - надёжное решение для быстрого и безопасного соединения трёхпроводных цепей в распределительных щитках, оборудовании и автоматических системах. Удобство монтажа, чёткая маркировка и устойчивость к широкому диапазону температур делают её популярным выбором среди монтажников и инженеров.

Назначение и область применения

Клемма пружинная соединительная КСП 3-полюсная с заземлением и монтажными ножками используется для соединения и ответвления одножильных и многожильных медных проводников в сетях переменного тока до 450 В. Подходит для сборки распределительных щитов, управления электрооборудованием, подключения станков, освещения, конвейеров и других устройств, где требуется компактное, надёжное и легко проверяемое соединение. Особенно эффективна там, где важна скорость монтажа и минимизация человеческого фактора.

Технические характеристики

• Количество полюсов: 3 (фаза, ноль, земля)
• Сечение проводника: 0,5–2,5 мм2 (для одножильных и многожильных медных проводов)
• Номинальный ток: 16 А
• Номинальное напряжение: 450 В
• Тип соединения: винтовое (зажим с защёлкой - не требует инструментов для фиксации провода)
• Ширина ячейки: 26 мм (стандарт для DIN-рейки)
• Положение подвода: боковое (провода вставляются сбоку)
• Рабочий температурный диапазон: от -60 C до +40 C
• Материал корпуса: самозатухающий ПВХ (не распространяет горение)
• Материал контактов: электротехническая сталь (высокая проводимость и долговечность)
• Цвет: белый
• Способ монтажа: непосредственный - через монтажные ножки на DIN-рейку

Совместимость и монтаж

Клемма пружинная соединительная КСП 3-полюсная с заземлением и монтажными ножками совместима со всеми типами стандартных DIN-реек (35 мм). Для установки достаточно зацепить ножки за рейку и плотно зафиксировать. Соединение проводов происходит без инструментов: провод вставляется в гнездо до характерного щелчка - защёлка фиксирует жилу. Отсоединение - легкое нажатие на рычаг. На каждом полюсе есть цветовая и буквенно-цифровая маркировка: L (фаза), N (ноль), PE (земля) - снижает риск перепутать провода. Винтовой зажим заземления обеспечивает механическую прочность и надёжную связь с контуром защиты.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования внутренней электромонтажной сети. Самозатухающий ПВХ корпус предотвращает возгорание при перегреве. Применение электротехнической стали в контактах исключает окисление и повышает срок службы. Работает в условиях повышенной влажности и запылённости, однако не предназначен для постоянного воздействия воды или открытых сред - IP-класс не указан, поэтому не используйте вне закрытых щитов.

Преимущества

• Ускоренный монтаж - инструментов для подключения проводов
• Чёткая маркировка каждого полюса - снижает вероятность ошибок при сборке
• Фиксация на DIN-рейке через ножки - устойчиво, не болтается
• Заземление вынесено в отдельный винтовой контакт - удобно для контроля и замера сопротивления
• Выдерживает экстремальные (-60 C) - подходит для холодных помещений и наружных щитов
• Упаковка 100 шт. - оптимальна для крупных проектов и складского учёта

Ограничения применения

• Не алюминиевые провода - возможен выход из строя из-за различия коэффициентов теплового расширения
• Не рекомендовано использование в местах с частыми вибрациями без дополнительной фиксации
• Не имеет степени защиты IP - нельзя применять во влажных, сырых или открытых помещениях без герметичного кожуха
• Максимальное сечение - 2,5 мм2; более толстые провода не войдут
• Рабочая температура выше +40 C недопустима - может деформироваться пластик

Примеры использования

• Подключение группы светильников в распределительном щите квартиры
• Объединение сигналов управления на станке с ЧПУ
• Сборка силовой цепи конвейера с автономным заземлением
• Монтаж системы освещения на складе с низкими зимними температурами
• Разветвление питания в контроллерных шкафах промышленного оборудования

Практические советы

• Перед вставкой провода удалите изоляцию точно на 8–10 мм - слишком длинная жила может помешать защёлке
• Проверьте, что все провода полностью вставлены - слышится чёткий щелчок
• Для многожильных проводов лучше использовать наконечники типа “штырь” - так меньше риск расслоения жил
• При использовании нескольких клемм рядом - соблюдайте шаг 26 мм, чтобы они не задевали друг друга
• Не затягивайте винт заземления сверх меры - можно повредить резьбу
• Экономьте время: заказывайте сразу упаковку 100 шт. - KSP 3-полюсная с заземлением часто расходуется массово при масштабных работах
