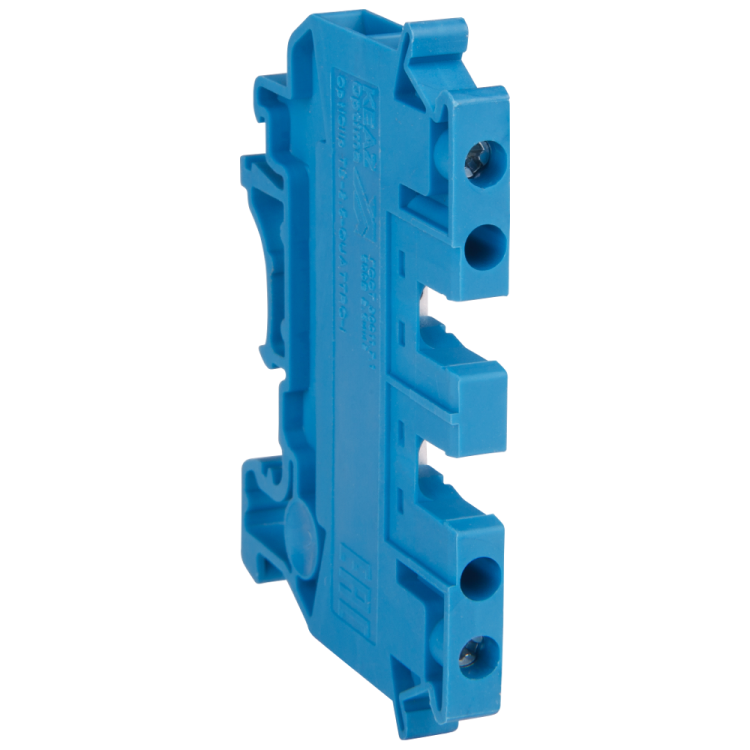

Клемма с четырьмя контактами OptiClip TB 2.5 QUATTRO I BU син. КЭАЗ 258259

Клемма с четырьмя контактами OptiClip TB-2,5-QUATTRO-I-BU синяя от КЭАЗ - надёжная клемма на DIN-рейку для соединения до четырёх проводников сечением 0,5–2,5 мм2 в распределительных щитах и низковольтных устройствах. Эта модель обеспечивает устойчивый контакт даже при частых вибрациях и перепадах температур.

Назначение и область применения

Клемма с четырьмя контактами OptiClip TB-2,5-QUATTRO-I-BU синяя предназначена для коммутации силовых и слаботочных цепей в электрощитах, автоматических выключателях, реле и других модульных устройствах. Подходит для сборки панелей управления, систем освещения, конвейеров, насосов и другого оборудования с номинальным напряжением до 500 В. Четыре контакта позволяют организовать ответвления, перемычки или групповое подключение без использования дополнительных переходников.

Технические характеристики

• Количество контактов: 4
• Номинальный ток: 24 А
• Номинальное напряжение: 500 В
• Диапазон сечений провода: 0,5 – 2,5 мм2 (включая тонкопроволочные жилы)
• Шаг подключения: 5,2 мм
• Способ монтажа: фиксация на DIN-рейке (35 мм)
• Рабочая температура: от -40 C до +80 C
• Класс горючести: V0 - самозатухающий материал
• Высота: 47 мм
• Цвет корпуса: синий

Совместимость и монтаж

Клемма с четырьмя контактами OptiClip TB-2,5-QUATTRO-I-BU синяя совместима со всеми стандартными DIN-рейками по ГОСТ IEC 60715. Устанавливается защёлкиванием - достаточно плотно придавить её к рейке до характерного щелчка. Для подключения провода используйте зажимной винт: ослабьте его, вставьте жилу без зачищения изоляции (до 10 мм), затем затяните до упора. Обратите внимание: максимальное сечение - 2,5 мм2; более толстые провода не войдут. Каждый контакт имеет два входа - можно подключить два провода с одной стороны, что удобно при организации параллельных цепей.

Безопасность и стандарты

Материал корпуса соответствует классу горючести V0 - не распространяет пламя при возгорании. Клемма с четырьмя контактами OptiClip TB-2,5-QUATTRO-I-BU синяя изготовлена в соответствии с требованиями международных норм IEC 60947-7-1 и IEC 60998. Применяется в условиях, где важна пожаробезопасность: промышленные объекты, общественные здания, системы аварийного освещения.

Преимущества

• Два входа на каждый контакт - позволяет экономить место в шкафу и избежать лишних перемычек
• Универсальная зажимная система работает с одножильными, многожильными и тонкопроволочными проводниками
• Стандартный шаг 5,2 мм - легко сочетается с другими элементами OptiClip и аналогичными сериями
• Яркий синий цвет - упрощает визуальную идентификацию цепей (например, нулевые или управляющие)
• Работает в широком температурном диапазоне - подходит для холодных складов и нагреваемых помещений

Ограничения применения

Не применяйте клемму с четырьмя контактами OptiClip TB-2,5-QUATTRO-I-BU синяя для проводов сечением более 2,5 мм2 - они не поместятся в зажим. Также не рекомендуется использовать в средах с постоянным воздействием масла, растворителей или агрессивных химикатов - материал корпуса не предназначен для таких условий. Несмотря на высокую степень защиты, клемма не является герметичной - не используется вне закрытых шкафов или в условиях повышенной влажности без дополнительной защиты.

Примеры использования

• Подключение трёх светильников и одного датчика движения к одному выходу автомата
• Объединение нулевых проводов в распределительной коробке
• Создание перемычки между несколькими реле в панели управления станком
• Группировка проводов от датчиков температуры в системе HVAC

Практические советы

• Перед установкой проверьте, чтобы все провода имели одинаковый тип жилы - смешивание одножильных и многожильных проводов в одном зажиме может снижать надёжность контакта
• Затягивайте винты равномерно - переусердствовать нельзя, иначе повредится пластик или внутренний контакт
• Используйте эту клемму как часть серии OptiClip - она идеально сочетается с другими изделиями этой линейки от КЭАЗ, включая предохранители, реле и автоматы
• Артикул 258259 - сохраняйте его при заказе запасных элементов, так как цвет и количество контактов влияют на совместимость
