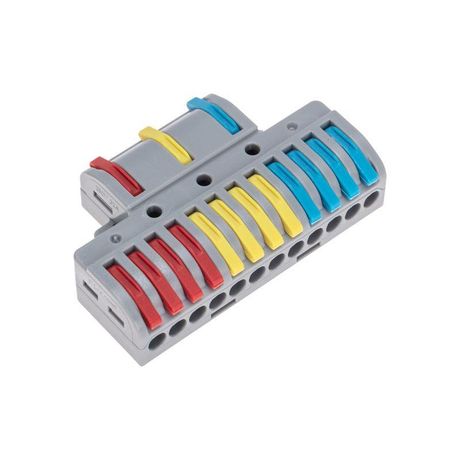

Клемма СМК 3х4 проходная разветвительная 3 полюса, с монтажной площадкой (1 ввод, 4 вывода на полюс) (10 шт/уп) | 07-5248 REXANT MEET

Клемма СМК 3х4 проходная разветвительная 3 полюса с монтажной площадкой (1 ввод, 4 вывода на полюс) от REXANT - надёжное решение для распределения трёхфазного сигнала с одного входа на четыре выхода на каждом полюсе. Артикул 07-5248 подходит для монтажа в шкафах управления, на станках и других объектах, где требуется компактное и безопасное ответвление проводов.

Назначение и область применения

Эта клемма используется для создания разветвлённых цепей в электрических системах. Она позволяет одним вводным проводом на каждый полюс питать сразу четыре выходных линии - например, подключить три фазы к четырём устройствам без дополнительных перемычек. Подходит для контрольных панелей, автоматических линий, освещения, насосов и другого оборудования с требованием к чёткому разделению сигналов. Особенно эффективна там, где важно сохранить целостность цепи и минимизировать количество соединений.

Технические характеристики

• Количество полюсов: 3
• Общее число контактов: 15 (1 ввод + 4 вывода × 3 полюса)
• Номинальный ток: 32 А для одножильных проводов, 24 А для многожильных
• Номинальное напряжение: 450 В
• Сечение провода: 0,14–4 мм2 (одножильный), 0,2–2,5 мм2 (многожильный)
• Тип проводника: одножильный и многожильный, зачищенный на 10 мм
• Материал контактов: луженая медь
• Материал корпуса: полиамид 66 (самозатухающий, устойчив к перегреву)
• Материал зажима: сталь
• Рабочая температура: от –40 C до +85 C
• Цвет: светло-серый с цветовой маркировкой фаз
• Управление: рычажный зажим для быстрого подключения и отключения

Совместимость и монтаж

Клемма СМК 3х4 проходная разветвительная 3 полюса с монтажной площадкой (1 ввод, 4 вывода на полюс) крепится на DIN-рейку стандартной ширины 35 мм. Монтажная площадка обеспечивает устойчивую фиксацию даже при вибрациях. Для подключения необходимо зачистить изоляцию провода точно на 10 мм - меньше или больше может привести к плохому контакту. Управляйте зажимом рычагом: опустите его, вставьте провод, поднимите - контакт надёжно закреплён. Каждый полюс имеет отдельный зажим, что исключает перекрёстные помехи между фазами.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для электроустановок до 1000 В. Луженые медные контакты снижают окисление и повышают долговечность. Полиамид 66 выдерживает высокие температуры и не распространяет горение. Особое технологическое отверстие на корпусе позволяет проверять наличие напряжения без вскрытия клеммы - достаточно вставить щуп мультиметра. Цветовая маркировка фаз помогает избежать ошибок при сборке и обслуживании.

Преимущества

• Один модуль заменяет несколько отдельных клемм - экономит место в шкафу
• Рычажный механизм ускоряет монтаж и демонтаж без инструментов
• Изоляция каждого полюса предотвращает короткое замыкание между фазами
• Проверка контакта через отверстие - снижает риск ошибок при диагностике
• Высокая механическая прочность корпуса и зажима
• Подходит для многоразового использования - не требует замены после отключения

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен химический контакт и окисление
• Максимальный ток для многожильных проводов ограничен 24 А - превышение вызывает нагрев
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или агрессивных химикатов
• Не следует использовать в качестве основного коммутирующего устройства - только для распределения тока
• При использовании проводов меньшего сечения (менее 0,14 мм2) возможен слабый зажим - лучше применять специальные переходники

Примеры использования

• Распределение трёх фаз питания от одного автомата на четыре двигателя в конвейерной линии
• Подключение трёх фаз к четырём реле управления в панели автоматизации
• Разветвление фазного и нулевого проводов для нескольких точек освещения в производственном помещении
• Создание резервных линий в системах бесперебойного питания

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода - особенно для многожильных, они должны плотно заполнить гнездо
• Не затягивайте рычаг слишком сильно - он сам фиксирует провод при правильном усилии
• При работе с многожильными проводами используйте наконечники типа НШВИ - это повысит надёжность контакта
• После монтажа сделайте пробный запуск и проверьте температуру клемм - перегрев указывает на плохой контакт
• Артикул 07-5248 совместим с другими изделиями серии REXANT СМК - можно собирать модульные блоки
• Храните в сухом месте - влага может снизить изоляционные свойства полиамида
