Клемма со встроенным диодом, винтовой зажим, 4 точки подключения, кв.мм, серая | GUR-D-E DKC ДКС

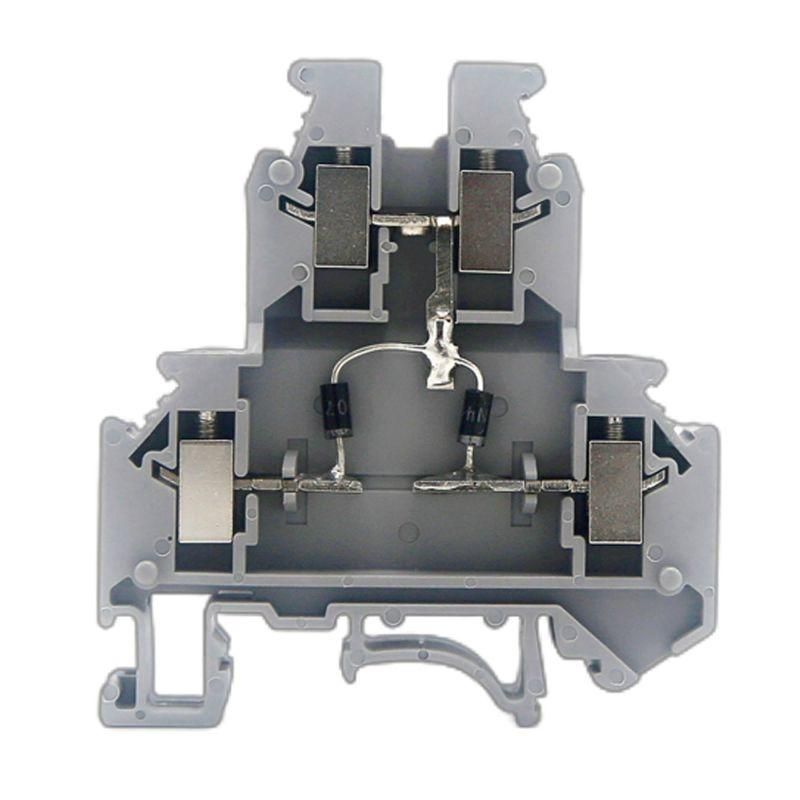

Клемма со встроенными диодами DKC gur-d-e - это надёжное устройство для создания электрических цепей с защитой от обратного тока, предназначенное для монтажа на DIN-рейку. Подходит для слаботочных систем, где требуется последовательное соединение проводов с учётом полярности, например, в автоматизации, управления освещением или сигнализацией.

Назначение и область применения

Клемма со встроенными диодами DKC gur-d-e используется там, где важно предотвратить обратное направление тока в цепи - например, при параллельном питании нескольких нагрузок или защите от переполюсовки. Четыре точки подключения позволяют соединить четыре провода в одной точке с учётом полярности. Диоды 1N4007 обеспечивают одностороннюю проводимость, что делает клемму идеальной для схем с несколькими источниками питания или сигналами.

Технические характеристики

• Тип соединения: винтовой зажим
• Количество контактов: 4
• Диапазон сечений провода: 0,25–4 мм2 (максимум 6 мм2 - допустимо только при условии механической совместимости)
• Номинальное напряжение: 500 В
• Импульсное напряжение: до 6 кВ
• Номинальный ток: 0,5 А - максимальная рабочая нагрузка каждого диода
• Материал корпуса: полиамид PA 6.6, класс горючести V0 по UL94
• Рабочая температура: от –40 C до +105 C
• Цвет: серый
• Ширина модуля: 6,2 мм
• Высота: 62 мм
• Способ монтажа: DIN-рейка (G-рейка)
• Количество зажимов на уровне: 2
• Уровней: 2 (внутренне связаны)
• Позиция подключения: боковая
• Требует торцевую пластину: да

Совместимость и монтаж

Клемма DKC gur-d-e устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильной сборки необходимо использовать торцевую пластину - она обеспечивает гальваническую изоляцию между соседними модулями и предотвращает замыкание. Каждый уровень содержит два зажима, которые внутренне соединены - значит, все четыре точки подключения работают как единая цепь через диоды. Перемычки не требуются между уровнями, так как они уже связаны внутри. Установка выполняется путём фиксации на рейке и затяжки винтов с усилием, соответствующим сечению провода (не более 4 мм2 для гарантированной надёжности).

Безопасность и стандарты

• Класс воспламеняемости V0 по UL94 - материал самозатухающий, не распространяет пламя
• Безгалогенный пластик - безопасен при возгорании, не выделяет токсичных газов
• Степень загрязнения 3 - рассчитана на работу в условиях повышенной запылённости или влажности
• Лужёная медная часть - снижает окисление и повышает долговечность контакта

Преимущества

• Интегрированные диоды 1N4007 исключают необходимость внешних элементов - экономят место и время монтажа
• Два канала для установки перемычек - удобно при необходимости развязки участков цепи
• Универсальные вставные перемычки совместимы с другими изделиями серии DKC
• Внутренняя связь уровней позволяет минимизировать количество модулей в цепи
• Высокий температурный диапазон - работает даже в холодных помещениях или рядом с нагреваемыми элементами

Ограничения применения

• Номинальный ток всего 0,5 А - нельзя применять для мощных нагрузок (например, двигателей, нагревателей)
• Не предназначена для переменного тока выше 500 В - только постоянный или выпрямленный ток
• Максимальное сечение провода 6 мм2 указано лишь как предел механической прочности; рекомендовано использовать до 4 мм2 для надёжного зажима
• Обязательно использование торцевых пластин - без них возможны пробои между соседними клеммами
• Не подходит для частых подключений/отключений - винтовые зажимы не рассчитаны на многократную операцию

Примеры использования

• Автоматизация: управление несколькими светильниками от одного контроллера с защитой от обратного тока
• Сигнализация: объединение датчиков с различной полярностью в единую шину
• Источники бесперебойного питания: параллельное подключение двух БП без риска обратного тока
• Электрооборудование станков: контроль состояния выходных сигналов с защитой от переполюсовки

Практические советы

• Перед монтажом проверьте полярность диодов - выводы расположены так, чтобы ток проходил от входа к выходу в одном направлении
• Затягивайте винты равномерно, не переусиливая - можно повредить контактную площадку
• Используйте только перемычки, совместимые с серией DKC - другие могут не войти или вызвать плохой контакт
• Если нужна большая плотность монтажа - убедитесь, что расстояние между клеммами позволяет установить торцевые пластины
• Для сред с высокой влажностью или химической активностью дополнительно используйте термоусадочные трубки на концах проводов
