Клемма со встроенным диодом, винтовой зажим, 4 точки подключения, кв.мм, серая | GUR-D-B DKC ДКС

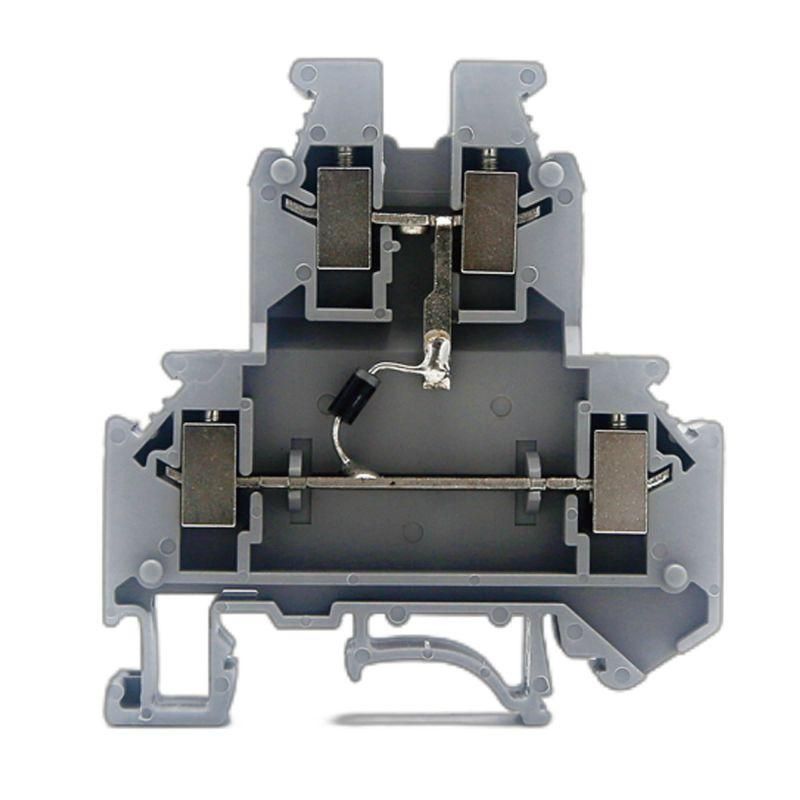

Клемма со встроенным диодом DKC (ДКС) с артикулом gur-d-b - это компактное устройство для надёжного электрического соединения проводов с интегрированной защитой от обратного тока, предназначенное для монтажа на DIN-рейку в автоматизированных системах управления.

Назначение и область применения

Клемма со встроенным диодом DKC (ДКS) gur-d-b используется для создания электрических цепей, где требуется предотвращение обратного тока - например, в схемах с несколькими источниками питания, реле, соленоидами или выходами PLC. Четыре точки подключения позволяют соединить два входа и два выхода в одной единице, что упрощает сборку и снижает количество элементов на плате. Подходит для промышленной автоматизации, станков, конвейеров, систем освещения и других применений с постоянным током до 0,5 А.

Технические характеристики

• Тип соединения: винтовой зажим
• Количество контактов: 4 (два уровня по 2 зажима каждый)
• Диапазон сечений провода: 0,25–4 мм2 (максимум 6 мм2 - допустимо только при условии плотного затягивания и проверки надёжности)
• Номинальное напряжение: 500 В
• Импульсное напряжение: до 6 кВ
• Номинальный ток: 0,5 А
• Материал корпуса: полиамид PA 6.6, класс горючести V0 по UL94
• Цвет: серый
• Рабочая температура: от –40 C до +105 C
• Ширина модуля: 6,2 мм
• Высота: 62 мм
• Способ монтажа: фиксация на DIN-рейку типа G (или Omega)
• Степень загрязнения: 3 - подходит для сред с пылью и влагой
• Внутренние связи: да - все четыре контакта связаны между собой через встроенный диод 1N4007
• Требует торцевую пластину: да - обязательна для герметичности и механической устойчивости

Совместимость и монтаж

Клемма DKC (ДКС) gur-d-b монтируется на стандартную DIN-рейку шириной 35 мм (G-рейка / Omega). Установка происходит защёлкиванием - после фиксации необходимо закрутить винты зажимов. Каждый уровень содержит два зажима, которые внутренне связаны через один диод, поэтому сигнал проходит только в одном направлении. Для соединения нескольких клемм друг с другом используются универсальные вставные перемычки - они подходят ко всем контактам. Обязательно используйте торцевую пластину: без неё возможен доступ к токоведущим частям и снижение степени защиты IP.

Безопасность и стандарты

• Класс горючести V0 по UL94 - материал самозатухающий, не распространяет пламя
• Безгалогеновый пластик - безопасен при возгорании, не выделяет токсичных газов
• Лужёная медная часть - улучшает контакт, препятствует окислению
• Степень загрязнения 3 - соответствует требованиям IEC 60664 для промышленных помещений

Преимущества

• Интегрированный диод 1N4007 исключает необходимость внешних компонентов - экономит место и время монтажа
• Две параллельные дорожки для перемычек - удобно при последовательном соединении нескольких клемм
• Универсальные вставные перемычки совместимы с другими изделиями серии Винтовые клеммы DKC
• Высокая термостойкость - работает даже при экстремальных температурах (-40…+105 C)
• Плотная конструкция с минимальным шагом 6,2 мм - позволяет размещать много точек на ограниченной площади

Ограничения применения

• Номинальный ток всего 0,5 А - нельзя использовать для нагрузок выше этого значения (например, мощные двигатели или нагреватели)
• Не рассчитана на переменный ток - диод пропускает ток только в одну сторону; применяется только в цепях постоянного тока
• Максимальное сечение 6 мм2 - возможно лишь теоретически; рекомендовано не превышать 4 мм2 для гарантированного контакта
• Обязательное использование торцевой пластины - без неё клемма не обеспечивает требуемую степень защиты и может стать опасной
• Запрещён монтаж в условиях постоянного воздействия воды - хотя IP-класс не указан, корпус не является водонепроницаемым

Примеры использования

• Подключение двух датчиков к одному входу PLC с защитой от переполюсовки
• Связка реле с двойным питанием - предотвращение замыкания при отказе одного источника
• Формирование цепи с байпасом для сигнализации в системах безопасности
• Сборка распределительных щитов с минимизацией числа компонентов

Практические советы

• Перед установкой проверьте сечение провода - лучше использовать 1–2,5 мм2 для лучшей фиксации в винтовых зажимах
• Затягивайте винты усилием 0,2–0,3 Нм - переусилие повредит контакт, недостаточное - вызовет нагрев
• Используйте только оригинальные торцевые пластины DKC - другие могут не обеспечивать нужное прилегание
• При использовании перемычек следите, чтобы они были полностью вставлены - плохой контакт увеличивает переходное сопротивление
• Для высоких температур (>80 C) убедитесь, что рядом нет тепловыделяющих элементов - перегрев снизит срок службы диода
• Проверяйте полярность перед подключением - неверная ориентация сделает клемму неработоспособной
