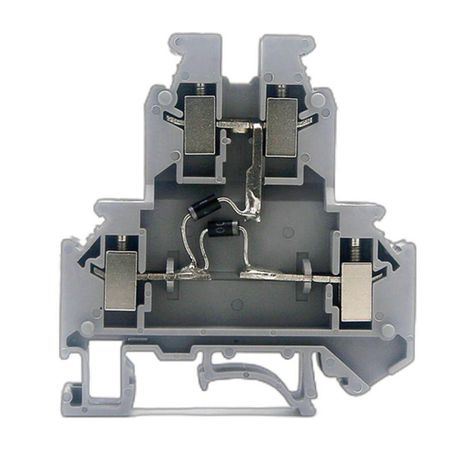

Клемма со встроенным диодом, винтовой зажим, 4 точки подключения, кв.мм, серая | GUR-D-D DKC ДКС

Клемма со встроенным диодом DKC (ДКС) с артикулом gur-d-d - это компактное устройство для защиты цепей постоянного тока от обратной полярности, монтируемое на DIN-рейку. Подходит для слаботочных систем, где важна надёжная коммутация и встроенная защита.

Назначение и область применения

Клемма со встроенным диодом DKC (ДКС) gur-d-d используется для защиты электрических цепей от случайной обратной полярности при подключении источника питания постоянного тока. Диод 1N4007 встроен внутрь корпуса и позволяет току проходить только в одном направлении. Устройство применяется там, где важно предотвратить повреждение оборудования из-за неверного подключения - например, в контроллерах, автоматике, датчиках, устройствах управления приводами и на сборках с несколькими источниками питания.

Технические характеристики

• Тип диода: 1N4007 - германиевый выпрямительный диод, рассчитанный на обратное напряжение до 1000 В
• Номинальный ток: 0,5 А - максимальный допустимый ток через диод
• Номинальное напряжение: 500 В - рабочее напряжение цепи, не более
• Поперечное сечение провода: 0,2–6 мм2 - подходит для медных жил от тонких до средних
• Количество точек подключения: 4 - два входа и два выхода, соединённые внутри
• Ширина модуля: 6,2 мм - соответствует шагу стандартной DIN-рейки
• Высота: 62 мм - высота всего модуля с учётом контактов
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях, включая холодные склады и нагреваемые шкафы
• Материал корпуса: термопласт PA 6.6 - прочный, устойчив к перегреву и механическим нагрузкам
• Класс воспламеняемости: V0 (UL-94) - самозатухающий материал, безопасен при перегрузках
• Цвет: серый - стандартизированная окраска для быстрого распознавания
• Способ монтажа: DIN-рейка - фиксируется на рейке типа OMEGA, EN 60715
• Позиция подключения: сбоку - провода заходят параллельно корпусу, удобно при плотном расположении
• Внутренние связи: да - верхний и нижний уровни соединены между собой, обеспечивает последовательную передачу сигнала
• Требуется торцевая пластина: да - обязательна для завершения сборки и защиты контактной группы

Совместимость и монтаж

Клемма DKC (ДКС) gur-d-d монтируется на стандартную DIN-рейку шириной 35 мм (тип OMEGA). Для установки достаточно защёлкнуть её на рейку и затянуть винты. Каждый уровень имеет по две клеммы - вход и выход. Поскольку уровни внутренне связаны, сигнал проходит от первого уровня ко второму без внешнего перемычания. Обязательно используйте торцевую пластину - она закрывает открытые контакты и предотвращает замыкание. Провода зачищаются на 8–10 мм, зажимаются винтами усилием 0,2–0,3 Нм - переусиливать нельзя, чтобы не повредить контактную группу.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями безопасности: материал корпуса имеет класс горючести V0 по UL-94, что гарантирует самозатухание при возгорании. Рабочее напряжение 500 В и температурный диапазон –40…+105 C позволяют использовать устройство в промышленных условиях. Соответствие стандарту IEC 60947-7-1 для винтовых клемм обеспечено конструкцией и испытаниями производителя.

Преимущества

• Интегрированный диод исключает необходимость внешней установки элемента защиты - экономит место и снижает риск ошибок при сборке
• Четыре точки подключения позволяют легко организовать последовательное соединение нескольких участков цепи
• Устойчивость к экстремальным температурам делает клемму пригодной для работы вне помещений и в необогреваемых шкафах
• Серый цвет и единая форма упрощают визуальный контроль и отличают её от обычных клемм
• Фиксация на DIN-рейке совместима с большинством промышленных щитов

Ограничения применения

• Не предназначен для переменного тока - диод блокирует обратную половину цикла, вызывая искажения и перегрев
• Максимальный ток 0,5 А - не подходит для мощных потребителей (например, двигателей, нагревателей)
• Обязательное использование торцевой пластины - без неё есть риск поражения током или короткого замыкания
• Запрещено применять в средах с повышенной влажностью без дополнительной герметизации - корпус не имеет IP-защиты
• Не рекомендуется для частых подключений/отключений - винтовые зажимы не рассчитаны на многократную операцию

Примеры использования

• Защита PLC-модулей от ошибочного подключения 24 В постоянного тока
• Подключение датчиков в системах автономного энергообеспечения (солнечные батареи, аккумуляторы)
• Сборка распределительных щитов с несколькими источниками питания, где возможна путаница полярности
• Электрооборудование в холодильных камерах, где температура опускается ниже –30 C
• Автоматические системы управления на производстве с использованием DC-питания

Практические советы

• Перед монтажом проверьте полярность источника - даже с диодом неправильно подключённый провод может вызвать падение напряжения на нагрузке
• Используйте только торцевую пластину, указанную производителем - несовместимые пластины могут не закрывать контакты полностью
• При множественных подключениях на одной рейке соблюдайте минимальный интервал между модулями - клемма занимает 6,2 мм, но требует свободного доступа к винтам
• Не используйте клемму в качестве основного выключателя - она не предназначена для коммутации под нагрузкой
• Проверяйте целостность диода тестером после длительной эксплуатации - при пробое он может стать коротким замыкателем
