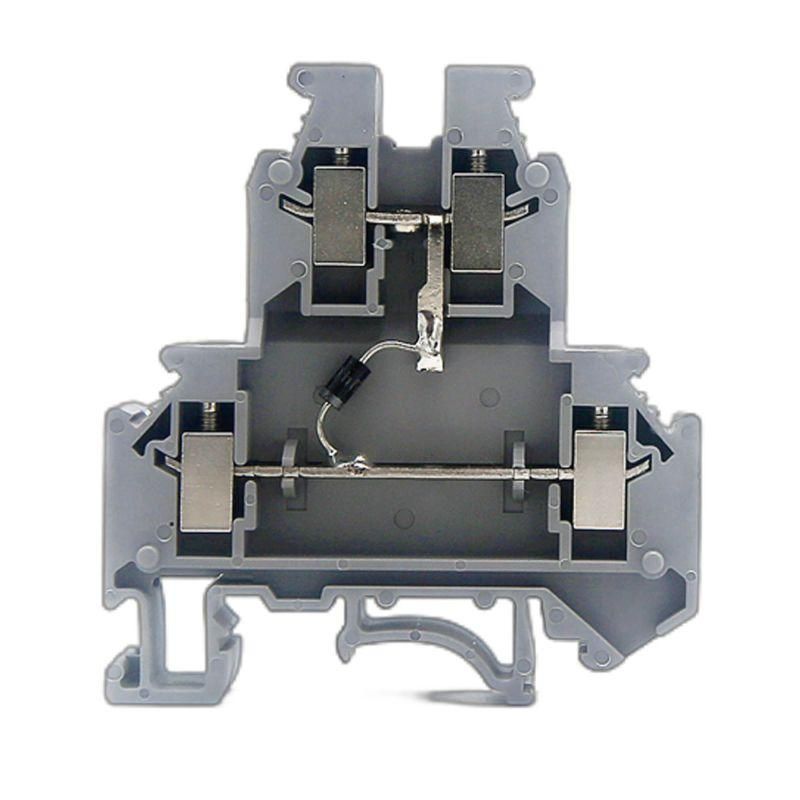

Клемма со встроенным диодом, винтовой зажим, 4 точки подключения, кв.мм, серая | GUR-D-A DKC ДКС

Клемма со встроенным диодом DKC (ДКС) с артикулом gur-d-a - это компактное устройство для надёжного электрического соединения проводов с интегрированной защитой от обратного тока, предназначенное для монтажа на DIN-рейку в автоматизированных системах управления.

Назначение и область применения

Клемма со встроенным диодом используется там, где необходимо предотвратить обратное направление тока в цепях постоянного тока - например, в схемах с несколькими источниками питания, при подключении датчиков, реле или выходов PLC. Четыре точки подключения позволяют соединить два входа и два выхода в одной единице, что упрощает сборку и снижает количество элементов на рейке. Подходит для промышленной автоматизации, станков, конвейеров, систем освещения и других применений с низким током.

Технические характеристики

• Тип соединения: винтовой зажим
• Количество контактов: 4 (два уровня по 2 зажима каждый)
• Диапазон сечений провода: 0,25–4 мм2 (максимум 6 мм2 - допустимо только при условии плотного затягивания и проверки надёжности)
• Номинальный ток: 0,5 А
• Номинальное напряжение: 500 В
• Импульсное напряжение: 6 кВ (защита от скачков)
• Встроенный диод: 1N4007 (обратный ток запирается при положительном потенциале на выходе)
• Материал корпуса: полиамид PA 6.6, класс горючести V0 по UL94
• Цвет: серый
• Рабочая температура: от –40 C до +105 C
• Ширина модуля: 6,2 мм
• Высота: 62 мм
• Способ монтажа: фиксация на DIN-рейку типа G (или Omega)
• Степень загрязнения: 3 (работает в условиях пыли и влаги)
• Луженая медная часть: обеспечивает хорошую проводимость и устойчивость к окислению

Совместимость и монтаж

Клемма DKC gur-d-a монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется торцевая пластина - она закрывается после монтажа и защищает внутренние контакты. Устройство имеет две встроенные связи между уровнями - то есть все четыре контакта электрически связаны через диод, образуя единый контур. Перемычки не требуются для соединения внутри уровня, так как они уже выполнены внутри. Однако доступны два канала для установки универсальных вставных перемычек - если нужно разъединить цепь или переключить сигнал. Диод расположен внутри и не требует внешнего подключения.

Безопасность и стандарты

• Класс горючести V0 по UL94 - материал самозатухающий, не распространяет пламя
• Безгалогеновый пластик - безопасен при возгорании, не выделяет токсичных газов
• Степень защиты IP20 (по умолчанию для клемм на DIN-рейке)
• Соответствует требованиям IEC 60947-7-1 для коммутирующих устройств

Преимущества

• Интегрированный диод 1N4007 исключает необходимость внешних компонентов - экономит место и время монтажа
• Луженая медь снижает риск окисления и повышает долговечность соединения
• Универсальные перемычки совместимы с другими изделиями серии - можно легко заменить или расширить схему
• Высокий класс горючести V0 делает клемму подходящей для помещений с повышенными требованиями к пожарной безопасности
• Узкий шаг 6,2 мм позволяет разместить больше клемм на одной рейке

Ограничения применения

• Номинальный ток всего 0,5 А - нельзя использовать для нагрузок выше этого значения (например, мощные реле или двигатели)
• Не рассчитана на переменный ток - диод работает только в цепях постоянного тока
• Максимальное сечение 6 мм2 - возможно только теоретически; рекомендовано не превышать 4 мм2 для гарантированной надёжности
• Обязательно использование торцевой пластины - без неё возможен контакт с соседними элементами
• Не подходит для сред с высокой химической агрессивностью - хотя PA 6.6 устойчив, он не предназначен для воздействия растворителей

Примеры использования

• Подключение нескольких датчиков с общим питанием, чтобы один из них не мог подать обратное напряжение на другие
• Защита PLC-выходов от обратного тока при управлении катушками реле
• Системы аварийного освещения с двумя источниками питания (основным и резервным)
• Электроуправляемые клапаны в пищевой промышленности, где важна чистота и безопасность материалов

Практические советы

• Перед монтажом проверьте сечение провода - лучше использовать 1–2,5 мм2, чтобы избежать перегрузки зажима
• Затягивайте винты равномерно и с усилием, указанным в документации (обычно 0,2–0,3 Нм); переусердствовать опасно - можно сломать корпус
• Если используете перемычки - выбирайте оригинальные от DKC, чтобы избежать плохого контакта
• При групповой установке соблюдайте минимальный зазор между клеммами - особенно при работе на предельных температурах
• Проверяйте полярность перед подключением: диод пропускает ток только в одном направлении - если подключить неверно, цепь не будет работать
