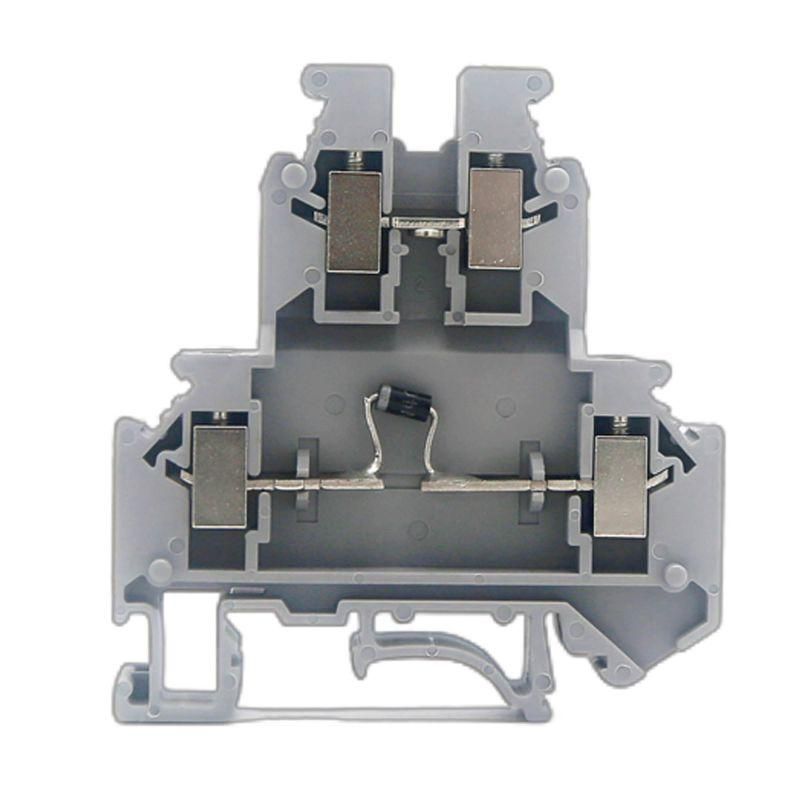

Клемма со встроенным диодом, винтовой зажим, 4 точки подключения, кв.мм, серая | GUR-D-C DKC ДКС

Клемма со встроенным диодом DKC (ДКС) gur-d-c - это компактное устройство для надёжного соединения проводов с интегрированным выпрямителем, предназначенное для установки на DIN-рейку в цепях постоянного тока с малым потреблением. Подходит для автоматизации, управления двигателями и защиты схем от обратной полярности.

Назначение и область применения

Клемма со встроенным диодом DKC (ДКС) gur-d-c используется для создания электрических соединений с защитой от обратной полярности. Интегрированный диод 1N4007 позволяет пропускать ток только в одном направлении, предотвращая повреждение оборудования при случайном переполюсовании. Применяется в системах управления, контроллерах, пультах, устройствах автоматики, где важна надёжность работы при возможных ошибках подключения. Особенно актуальна в цепях с низким током - например, для сигналов датчиков, реле, светодиодов, PLC-модулей.

Технические характеристики

• Количество точек подключения: 4 (два входа и два выхода)
• Номинальный ток: 0,5 А
• Номинальное напряжение: 500 В
• Номинальное импульсное напряжение: 6 кВ
• Диапазон сечений проводов: 0,25–4 мм2 (максимум 6 мм2 - допустимо, но с риском снижения надёжности)
• Материал корпуса: PA 6.6 (полиамид 6.6)
• Класс воспламеняемости: V0 по UL94 - самозатухающий, безгалогенный материал
• Рабочая температура: от –40 C до +105 C
• Степень загрязнения: 3 - подходит для промышленных условий с пылью и влагой
• Цвет: серый
• Ширина: 6,2 мм; высота: 62 мм
• Способ монтажа: фиксация на DIN-рейку или G-рейку
• Позиция подключения: боковая
• Количество клемм на уровне: 2
• Требует торцевую пластину: да

Совместимость и монтаж

Клемма DKC (ДКС) gur-d-c устанавливается на стандартную DIN-рейку типа EN 60715/TS 35. Для правильной сборки требуется использовать торцевую пластину - она обеспечивает механическую стабильность и гальваническую изоляцию между соседними модулями. Каждый контакт имеет винтовой зажим с лужёной медью - это гарантирует хорошую проводимость и устойчивость к окислению. Установка выполняется вручную: защёлкивание на рейку, затяжка винтов отверткой. Диод расположен внутри корпуса, поэтому внешние провода подключаются напрямую - никаких дополнительных элементов не требуются. Обратите внимание: ширина 6,2 мм позволяет размещать до 16 таких клемм на стандартной 35-миллиметровой рейке.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для промышленного оборудования. Материал корпуса PA 6.6 с классом горючести V0 по UL94 не поддерживает горение и не выделяет токсичных галогенных газов при нагреве. Номинальное импульсное напряжение 6 кВ обеспечивает защиту от скачков напряжения, типичных для коммутируемых нагрузок. Степень загрязнения 3 указывает на соответствие нормам для сред с повышенным уровнем пыли и влажности - что делает её пригодной для заводских помещений, складов, машинных залов.

Преимущества

• Интегрированный диод 1N4007 исключает необходимость внешних компонентов - экономит место и время монтажа
• Лужёная медь в зажимах снижает переходное сопротивление и продлевает срок службы
• Два канала для перемычек позволяют легко формировать последовательные цепочки без дополнительных проводов
• Универсальные вставные перемычки совместимы с другими клеммами серии Винтовые клеммы DKC
• Самозатухающий корпус (V0) повышает безопасность в случае перегрузки или короткого замыкания

Ограничения применения

Клемма DKC (ДКС) gur-d.c не предназначена для работы с переменным током - диод выпрямляет ток, и при подаче AC произойдёт частичное отключение нагрузки. Также не рекомендуется применять при токе выше 0,5 А - это может вызвать перегрев диода и отказ. Сечение более 4 мм2 можно использовать лишь временно и с осторожностью: увеличенный провод плохо фиксируется в зажиме, что создаёт риск нагрева и искрения. Не следует использовать в условиях постоянного воздействия воды или химически активных паров - хотя IP-класс не указан, корпус не герметичен.

Примеры использования

• Подключение датчиков proximity к PLC с защитой от переполюсовки
• Формирование цепей питания для реле и соленоидов в панелях управления
• Сборка распределительных щитов с минимальными внешними компонентами
• Замена старых схем с дискретными диодами и клеммниками - вместо трёх элементов теперь один
• Обслуживание конвейеров, где часто меняются провода и есть риск неверного подключения

Практические советы

• Перед монтажом проверьте полярность: диод пропускает ток от "+" к "-" через клемму, а не наоборот
• Не используйте силовые провода больше 4 мм2 - даже если технически возможно, это снижает надёжность
• Обязательно устанавливайте торцевую пластину - без неё клемма может выйти из рейки при вибрации
• Для длинных цепочек используйте вставные перемычки - они быстрее и надёжнее, чем жилы проводов
• При работе в холоде (ниже –20 C) перед затяжкой винтов согрейте провод - металл становится хрупким
• Проверяйте плотность зажима: слабый контакт - главная причина перегрева в таких клеммах
