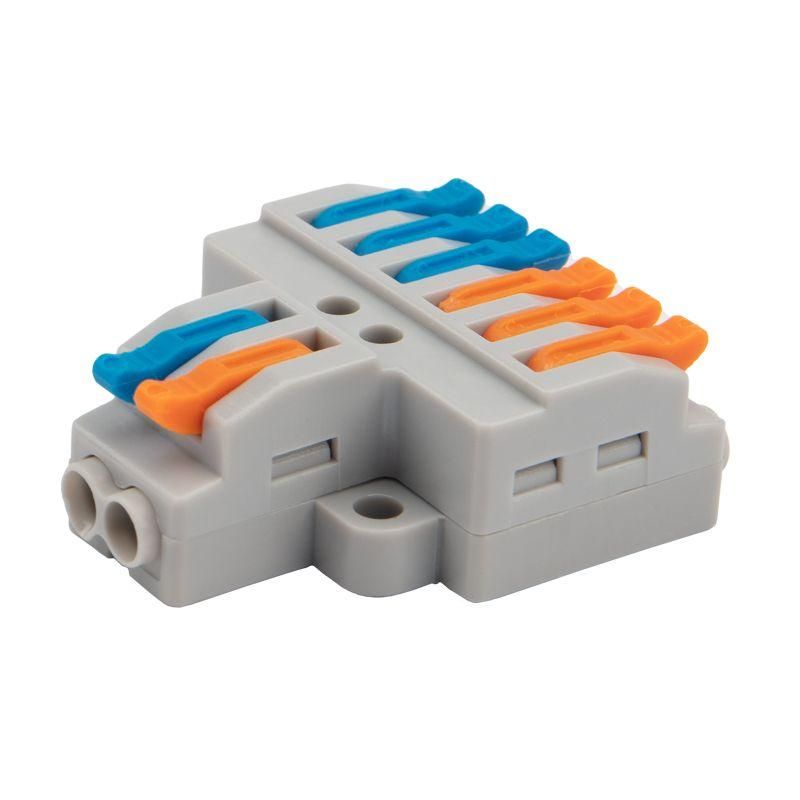

Клемма строительно-монтажная СМК проходная разветвительная 2х3 2п с монтажной площадкой 1 ввод 3 вывода на полюс (уп.50шт) Rexant 07-5234 MEET

Клемма строительно-монтажная СМК проходная разветвительная 2х3 от REXANT - надёжное решение для распределения электроэнергии в бытовых и промышленных сетях. Артикул 07-5234 позволяет легко соединить один входящий провод с тремя выходными на каждом из двух полюсов, обеспечивая компактную и безопасную коммутацию. Упаковка содержит 50 штук, что удобно для масштабных работ.

Назначение и область применения

Клемма СМК используется для создания ответвлений в электрических цепях без необходимости пайки или скрутки. Подходит для распределения питания в распределительных коробках, пультах управления, осветительных системах, бытовой технике и автоматических устройствах. Применяется там, где требуется надёжное, многоразовое и контролируемое соединение нескольких проводов.

Технические характеристики

• Количество контактов: 8 (2 полюса × 4 контакта каждый: 1 ввод + 3 вывода)
• Номинальное сечение провода: 0,14–4 мм2 (подходит как для одножильных, так и для многожильных медных проводников)
• Номинальный ток: 32 А
• Номинальное напряжение: 450 В (рабочее - до 400 В)
• Тип зажима: рычажный механизм с защёлкой - обеспечивает плотный контакт без инструментов
• Цвет корпуса: светло-серый
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Материал: термостойкий полиамид, устойчивый к перегреву
• Имеется контрольное отверстие для проверки целостности соединения мультиметром

Совместимость и монтаж

Клемма СМК монтируется на DIN-рейку благодаря встроенной монтажной площадке. Для подключения:

• Зачистите конец провода на 8–10 мм;
• Откройте рычаг - он фиксируется в верхнем положении;
• Вставьте провод в нужный канал (ввод или вывод);
• Закройте рычаг до характерного щелчка - контакт будет надёжно зажат;
• Проверьте соединение через контрольное отверстие щупом мультиметра - можно замерить напряжение без демонтажа.

Не требует специального инструмента. Можно использовать плоскогубцы для фиксации рычага при слабом усилии.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для внутренней установки в помещениях. Наличие механической защёлки исключает самопроизвольное разъединение. Контрольное отверстие снижает риск ошибок при диагностике. Работает при температуре от –25C до +90C. Не предназначен для использования во влажных средах или на улице из-за класса защиты IP20.

Преимущества

• Удобство: одна клемма заменяет несколько точек соединения - экономит место в коробке
• Надёжность: зажим с рычагом гарантирует постоянный контакт даже при вибрациях
• Повторное использование: провода можно менять без повреждения клеммы
• Диагностика: возможность проверки напряжения без вскрытия
• Экономия времени: монтаж занимает меньше минуты на каждую точку

Ограничения применения

• Не применяется в условиях повышенной влажности, на улице или в пыльных средах - IP20 недостаточен
• Не совместима с алюминиевыми проводами - только медь
• Не рекомендовано применение для проводов с сечением менее 0,14 мм2 или более 4 мм2 - возможен перегрев или плохой контакт
• Не предназначена для высоких импульсных нагрузок - только для постоянного и переменного тока до 50 Гц

Примеры использования

• Распределение фазы от одного автомата на три розетки в одной комнате
• Объединение сигналов от трёх датчиков к одному контроллеру в системе автоматизации
• Создание параллельных цепей освещения в распределительном щите
• Подключение нескольких ламп к одному выключателю в офисе или гараже

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - слишком тонкий провод может выпасть, слишком толстый - деформирует зажим
• Используйте только зачищенные провода без окисления - грязь и ржавчина снижают надёжность контакта
• При групповой установке на DIN-рейку оставляйте между клеммами минимум 5 мм свободного места для теплоотвода
• Для долговечности не затягивайте рычаг силой - достаточно щелчка; лишнее давление повредит внутреннюю пластину
• Артикул 07-5234 от REXANT идеально сочетается с другими элементами серии СМК - можно собирать модульные решения
