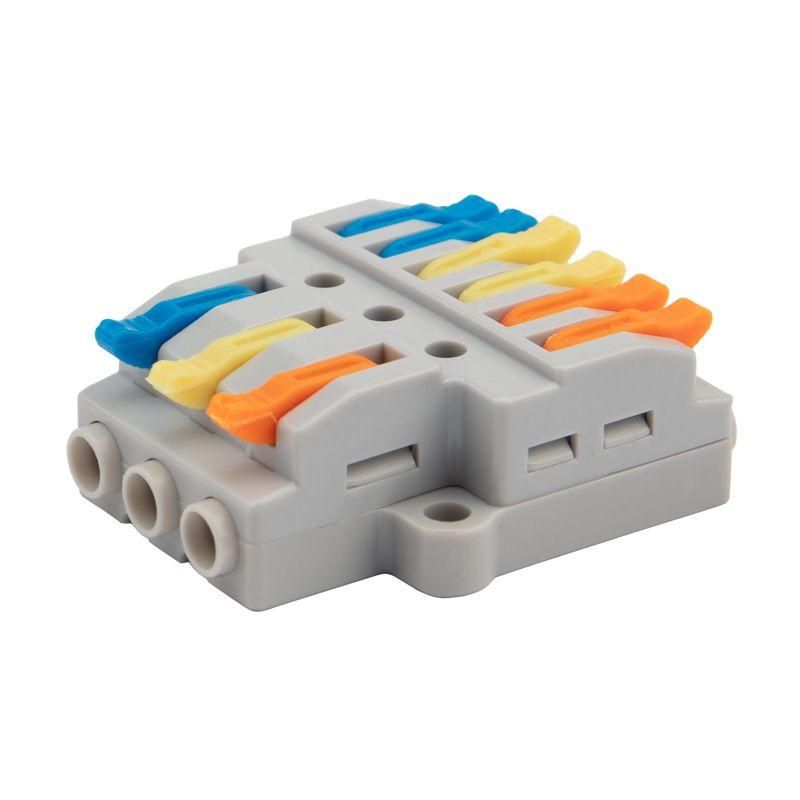

Клемма строительно-монтажная СМК проходная разветвительная 3х2 3п с монтажной площадкой 1 ввод 2 вывода на полюс (уп.50шт) Rexant 07-5233 MEET

Клемма СМК 3х2 проходная разветвительная 3 полюса, 1 ввод, 2 вывода на полюс, с монтажной площадкой (упаковка 50 шт.) от REXANT - это надёжное решение для распределения электроэнергии в слаботочных и силовых цепях. Каждая клемма позволяет одним вводом подключить провод, а двумя выходами - ответвить ток к двум устройствам, что снижает количество соединений и упрощает сборку. Упаковка из 50 штук удобна для массового монтажа.

Назначение и область применения

Клемма СМК 3х2 проходная разветвительная используется для создания разветвлённых электрических цепей с одним входом и двумя выходами на каждый из трёх полюсов. Подходит для соединения медных одножильных и многожильных проводов в распределительных коробках, пультах управления, шкафах автоматики, станках и системах освещения. Часто применяется там, где требуется компактное и надёжное ответвление без пайки или скруток.

Технические характеристики

• Количество контактов: 9 (3 полюса × 3 контакта: 1 ввод + 2 вывода)
• Номинальное сечение провода: 0,14–4 мм2 (подходит как для тонких, так и для средних сечений)
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Тип зажима: рычажный, с защёлкой - обеспечивает плотный контакт без инструментов
• Тип проводника: многопроволочные и однопроволочные медные жилы
• Цвет корпуса: светло-серый
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Упаковка: 50 штук
• Имеется контрольное отверстие для проверки целостности цепи мультиметром

Совместимость и монтаж

Клемма СМК 3х2 проходная разветвительная монтируется на DIN-рейку благодаря встроенной монтажной площадке. Для подключения: откройте рычаг, вставьте зачищенный провод до упора, закройте рычаг до щелчка. Проверьте надёжность - провод не должен вытягиваться. Контрольное отверстие позволяет протестировать напряжение без демонтажа. Не используйте клемму для алюминиевых проводов или проводов с повреждённой изоляцией. Максимальная длина зачистки - 8 мм.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для бытовых и промышленных установок. Номинальные значения тока и напряжения рассчитаны на длительную работу в нормальных условиях. IP20 не обеспечивает защиту от влаги - не применять во влажных помещениях, на улице или в местах с риском брызг. Продукт сертифицирован в рамках системы качества REXANT.

Преимущества

• Разветвительная схема - один ввод, два выхода на полюс, экономит место и время монтажа
• Рычажный механизм - легко использовать даже в труднодоступных местах
• Контрольное отверстие - можно проверить наличие напряжения без вскрытия
• Фиксация на DIN-рейке - устойчиво, не требует дополнительных креплений
• Многоразовое использование - можно переподключать провода без замены клеммы

Ограничения применения

• Не допускается использование с алюминиевыми, медно-алюминиевыми или гибридными проводами
• Запрещена работа в условиях повышенной влажности, пыли, агрессивных сред - IP20 недостаточно
• Не подходят для проводов с сечением менее 0,14 мм2 или более 4 мм2 - возможен перегрев или плохой контакт
• Не рекомендовано для высокочастотных или импульсных нагрузок без дополнительной оценки
• Не следует использовать в вибрационных системах без дополнительной фиксации

Примеры использования

• Распределение питания от одного автомата к трём светильникам в одном ряду
• Подключение датчиков и исполнительных механизмов в пульте управления станком
• Объединение сигналов от нескольких терморегуляторов в одной точке
• Создание параллельных цепей в распределительном щите без перемычек

Практические советы

• Перед монтажом всегда зачищайте провода точно до 8 мм - меньше не будет хорошего контакта, больше - риск замыкания между полюсами
• При использовании многожильных проводов скручивайте жилы перед вставкой - это предотвратит выпадение отдельных проволочек
• Проверяйте все клеммы после окончательной сборки: потяните за каждый провод - он не должен двигаться
• Для частого обслуживания выбирайте именно эту модель - её рычаги служат десятки тысяч циклов
• Храните в сухом месте - влага может вызвать окисление контактов, особенно при наличии микроскопических трещин в изоляции
