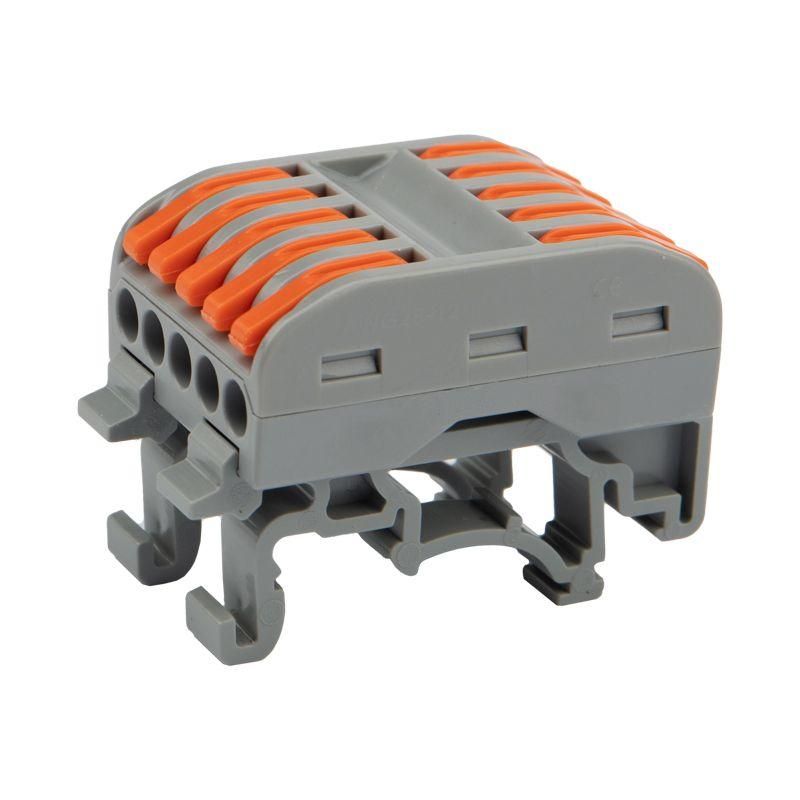

Клемма строительно-монтажная СМК проходная 222-425D 5п 0.08-4кв.мм с креплением на DIN-рейку сер. (уп.20шт) Rexant 07-5236 MEET

Клемма строительно-монтажная СМК проходная 222-425D - надёжное решение для быстрого и безопасного соединения проводов в распределительных коробках, щитах и на оборудовании. Бренд REXANT обеспечивает соответствие требованиям промышленной электромонтажной практики; артикул 07-5236 указывает на серийную продукцию с 5-полюсным исполнением и креплением на DIN-рейку.

Назначение и область применения

Клемма строительно-монтажная СМК проходная 222-425D используется для создания постоянных электрических соединений между проводами в силовых и слаботочных цепях. Подходит для монтажа в электрощитах, распределительных устройствах, автоматических системах управления. Применяется в жилых, коммерческих и промышленных объектах - например, для подключения освещения, розеток, терморегуляторов, датчиков и маломощных двигателей.

Технические характеристики

• Количество контактов: 10 (5 пар проходных - каждая пара соединяет вход и выход)
• Рабочее сечение провода: 0,08–4 мм2 (для одножильных и многожильных медных проводников)
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Тип зажима: рычажный с защёлкой - позволяет легко фиксировать и извлекать провод без инструментов
• Цвет корпуса: светло-серый
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Крепление: на DIN-рейку шириной 35 мм
• Упаковка: 20 штук

Совместимость и монтаж

Клемма строительно-монтажная СМК проходная 222-425D совместима с любыми стандартными DIN-рейками по ГОСТ IEC 60715. Для установки достаточно защёлкнуть её на рейку до характерного щелчка. Монтаж проводов: зачистите изоляцию на 8–10 мм, откройте рычаг, вставьте провод до упора, закройте рычаг - контакт формируется автоматически. Убедитесь, что все жилы полностью вошли в зажим - особенно важно для многожильных проводов, чтобы не было выступающих прядей.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней электропроводки. Наличие рычажного механизма исключает риск самопроизвольного разъединения. Контрольное отверстие на корпусе позволяет проверить целостность соединения мультиметром без демонтажа - снижает время диагностики. Сертификация REXANT подтверждает соответствие нормам для оборудования класса II.

Преимущества

• Проходная конструкция - один контакт соединяет два провода, минимизируя количество элементов в щите
• Рычажный механизм - удобство монтажа и ремонта, не требует отвертки
• Контрольное отверстие - возможность проверки напряжения без вскрытия
• Высокая плотность компактного расположения - 5 полюсов занимают мало места на DIN-рейке
• Совместимость с одножильными и многожильными проводами - универсальность для разных типов кабеля

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не допускает воздействия жидкости
• Запрещается использовать с алюминиевыми проводами - возможна оксидация и потеря контакта
• Не рекомендовано применение для проводов с сечением менее 0,08 мм2 - риск повреждения жилы при зажиме
• Не подходит для высокочастотных или импульсных нагрузок выше 50 Гц - оптимизирована для переменного тока 50/60 Гц

Примеры использования

• Объединение фазных проводов в группе освещения перед автоматическим выключателем
• Соединение нулевых проводов в этажном щите
• Передача сигнала от датчика температуры к контроллеру через распределительную коробку
• Разветвление цепи питания для нескольких розеток в одной комнате

Практические советы

• При работе с многожильными проводами используйте наконечники или скручивайте жилы перед вставкой - так повысится надёжность контакта
• Проверяйте затянутость каждого зажима легким потягиванием провода после монтажа
• Не перегружайте клемму - максимальный ток 32 А не означает, что можно подключать несколько мощных устройств на одну пару контактов
• При замене клеммы всегда отключайте питание - даже при отключенном автомате есть опасность напряжения на других участках цепи
• Артикул 07-5236 часто заказывают партиями - храните запас в мастерской, так как цвет и форма совпадают с другими изделиями REXANT, но отличаются количеством полюсов
