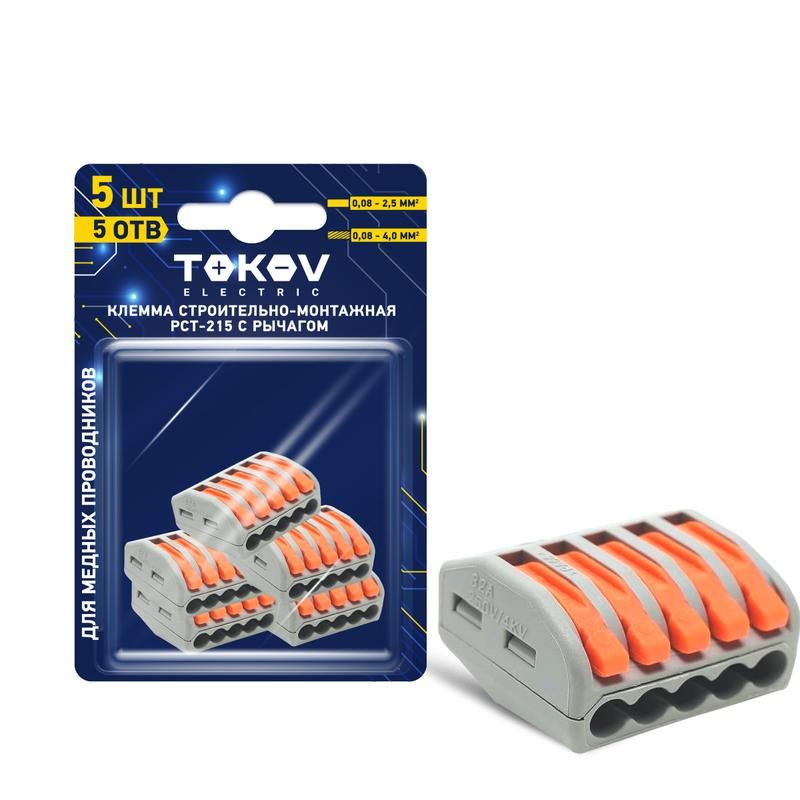

Клемма строительно-монтажная СМК 222-415 PCT-215 5-проводная с рычагом (блист.5шт) TOKOV ELECTRIC TKE-PCT-215/BL5

Клемма строительно-монтажная СМК 222-415 PCT-215 5-проводная с рычагом от TOKOV ELECTRIC предназначена для надёжного соединения проводов в распределительных коробках, щитах и на объектах строительства и монтажа. Её конструкция с рычагом упрощает установку даже в труднодоступных местах.

Назначение и область применения

Эта клемма используется для временного или постоянного соединения электрических проводов в бытовых, коммерческих и промышленных сетях до 250 В. Подходит для монтажа освещения, розеток, автоматических выключателей, терморегуляторов и других устройств в условиях, где требуется частая перепроверка или замена соединений.

Технические характеристики

• Количество зажимов: 5
• Номинальный ток: 32 А
• Номинальное напряжение: 250 В
• Рабочее сечение провода: 0,08–4 мм2
• Для однопроволочных проводников: 0,08–2,5 мм2
• Для многопроволочных и гибких проводников: 0,08–4 мм2
• Цвет корпуса: серый
• Управление: рычажный механизм

Совместимость и монтаж

Клемма СМК 222-415 PCT-215 5-проводная с рычагом совместима с медными проводами любого типа - однопроволочными, многопроволочными и гибкими. Для работы достаточно зачистить изоляцию на 8–10 мм и вставить провод в соответствующий зажим. Удерживайте рычаг в открытом положении, вставьте провод, затем закройте рычаг до характерного щелчка - контакт будет плотным и надёжным. Клеммы легко фиксируются на DIN-рейке шириной 35 мм (не требуют дополнительных креплений).

Преимущества

• Рычажный механизм снижает усилие при затяжке - удобно работать одной рукой, особенно в ограниченном пространстве.
• Один тип клеммы подходит сразу для трёх видов проводов - экономит время при сборке и исключает необходимость иметь несколько типов зажимов.
• Чёткий механический щелчок при запирании даёт визуальную и тактильную уверенность в правильной установке.
• Высокая плотность контакта предотвращает нагрев и окисление даже при длительной нагрузке 32 А.

Ограничения применения

• Не предназначен для использования в цепях переменного тока выше 250 В или постоянного тока выше 32 А.
• Не рекомендуется применять в средах с высокой влажностью, химически активными парями или температурой ниже –25 C и выше +85 C - материал корпуса не рассчитан на экстремальные условия.
• Запрещено использовать с алюминиевыми проводами - риск электрохимической коррозии и плохого контакта.
• Не следует применять для проводов с наконечниками - конструкция не предусматривает их зажим.

Примеры использования

• Подключение группы светильников в распределительной коробке квартиры.
• Объединение проводов от нескольких датчиков движения в одном месте.
• Временные соединения при тестировании оборудования на стройплощадке.
• Монтаж системы теплого пола с несколькими контурами.

Практические советы

• Перед установкой всегда проверяйте соответствие сечения провода указанному диапазону - слишком толстый провод повредит зажим, слишком тонкий может плохо фиксироваться.
• Используйте только качественно зачищенные провода без заусенцев - они могут повредить внутреннюю поверхность контакта.
• При работе с многожильными проводами слегка скрутите жилы перед вставкой - это повысит надёжность контакта.
• После монтажа потяните каждый провод - он не должен выходить из зажима. Это простая проверка качества соединения.
• Клемма СМК 222-415 PCT-215 5-проводная с рычагом от TOKOV ELECTRIC хорошо сочетается с другими изделиями серии PCT-215 - можно собирать комплекты с одинаковым дизайном и функционалом.
