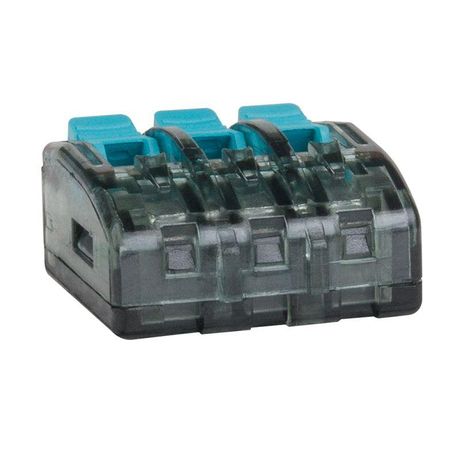

Клемма строительно-монтажная OptiKit СМК 221-413 с рычагом 3 отверстия 0,2-2,5(4,0)мм2 | 351067 КЭАЗ

Клемма строительно-монтажная СМК 221-413 с рычагом - компактное устройство для быстрого и надёжного соединения одножильных и многожильных проводов в распределительных коробках и электрощитах. Бренд КЭАЗ и артикул 351067 указывают на сертифицированную продукцию, предназначенную для постоянного монтажа в условиях жилых и промышленных объектов.

Назначение и область применения

Клемма строительно-монтажная СМК 221-413 с рычагом используется для соединения проводов в низковольтных электрических цепях до 400 В. Подходит для установки в распределительных коробках, щитах управления, шкафах автоматики и других местах, где требуется частый доступ или замена проводов. Применяется в жилищном строительстве, ремонте, монтаже освещения, систем безопасности и слаботочных сетях.

Технические характеристики

• Номинальное поперечное сечение провода: 0,2–2,5 мм2 (возможно временное перегрузочное сечение до 4,0 мм2 при соблюдении условий эксплуатации)
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Количество контактов: 3
• Диаметр кабеля: 0,5–1,78 мм
• Температурный диапазон: от –40 C до +70 C
• Тип проводника: одножильный и многожильный
• Классификация по AWG: 12–28
• Цвет корпуса: прозрачный
• Наличие тестового окна: да - позволяет визуально определить наличие напряжения без вскрытия

Совместимость и монтаж

Клемма строительно-монтажная СМК 221-413 с рычагом совместима с медными и алюминиевыми проводами, соответствующими ГОСТ IEC 60998-1-2017. Монтаж осуществляется без инструментов: достаточно зачистить изоляцию на 8–10 мм, вставить провод в нужное отверстие и закрыть рычаг до щелчка. Для многожильных проводов рекомендуется использовать наконечники. Установка возможна на DIN-рейку 35 мм (не требует дополнительных креплений).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60998-1-2017 и ГОСТ IEC 60998-2-2-2013. Корпус изготовлен из негорючего материала класса V-0, что исключает распространение пламени. Наличие тестового окна снижает риск случайного прикосновения к токоведущим частям при диагностике. Все контактные элементы выполнены из меди с никелевым покрытием для устойчивости к окислению.

Преимущества

• Рычажный механизм обеспечивает надёжное зажимание провода без проскальзывания и повреждения жил
• Прозрачный корпус позволяет контролировать состояние соединения и наличие провода внутри
• Удобен для работы в труднодоступных местах благодаря отсутствию необходимости в отвёртке
• Широкий температурный диапазон делает её пригодной для установки в неотапливаемых помещениях и на улице (при защищённой среде)
• Тестовое окно ускоряет диагностику - можно проверить наличие напряжения через корпус

Ограничения применения

• Не предназначена для подключения проводов с сечением более 4,0 мм2 - даже временная перегрузка может вызвать нагрев и выход из строя
• Не следует применять в условиях постоянного механического воздействия (вибрация, удары) без дополнительной фиксации
• Запрещено использование в цепях переменного тока выше 400 В или постоянного тока выше 400 В
• Не рекомендуется для подключения алюминиевых проводов без предварительной обработки антиоксидантной пастой - риск окисления и потери контакта
• Не является герметичным устройством - не подходит для открытой установки во влажной среде без защиты (например, IP65+ корпуса)

Примеры использования

• Соединение фазных проводов в распределительной коробке квартиры
• Подключение датчиков движения и светильников в системе «умный дом»
• Объединение проводов от нескольких групп освещения перед входом в автоматический выключатель
• Монтаж в щитах на даче или в гараже, где часто меняются нагрузки
• Временные соединения при испытаниях оборудования

Практические советы

• Перед вставкой провода обязательно удалите всю изоляцию - остатки могут препятствовать плотному контакту
• Для многожильных проводов используйте наконечники типа НШВИ - это повысит долговечность соединения
• Проверьте, чтобы все три контакта были заняты - не оставляйте свободные отверстия без заглушек, особенно в сыром помещении
• При использовании в холодных условиях (ниже –20 C) согрейте провод руками перед вставкой - материал становится менее эластичным
• После монтажа потяните каждый провод - он не должен выскальзывать. Если есть люфт - переустановите
• Артикул 351067 и бренд КЭАЗ гарантируют соответствие нормам; аналоги без сертификатов могут иметь меньшую надёжность
