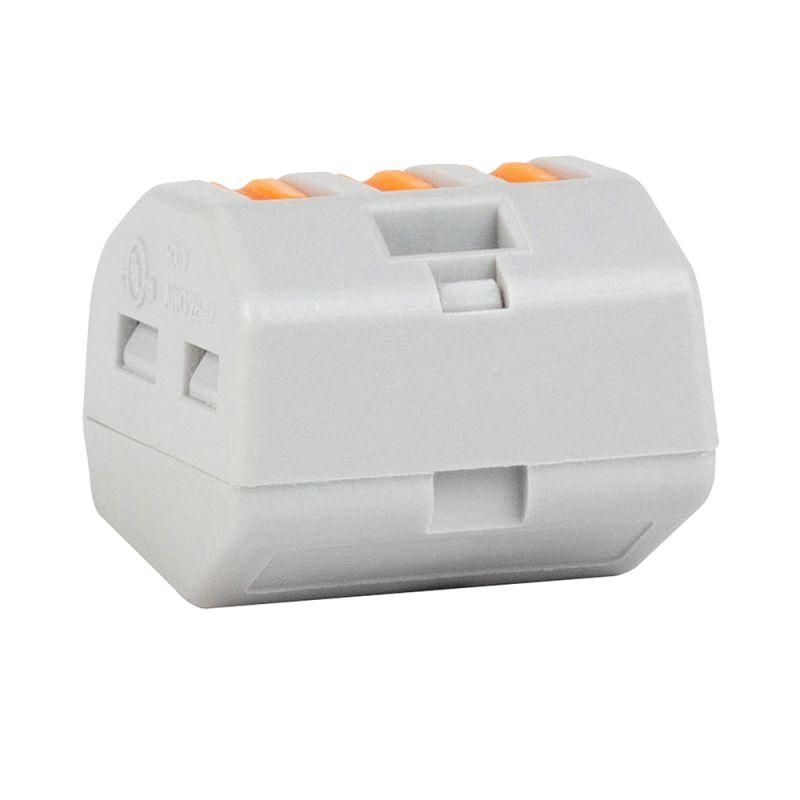

Клемма строительно-монтажная OptiKit СМК 222-413 с рычагом 3 отверстия 0,2-2,5(4,0)мм2 | 351063 КЭАЗ

Клемма строительно-монтажная СМК 222-413 с рычагом - надёжное соединение для многожильных и одножильных проводов в распределительных коробках, щитах и на объектах строительства. Бренд КЭАЗ Optima обеспечивает соответствие требованиям промышленной стандартизации, а артикул 351063 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Клемма СМК 222-413 с рычагом предназначена для быстрого и безопасного соединения проводов в электрических цепях до 400 В. Подходит для монтажа в распределительных коробках, силовых шкафах, щитах автоматики и других местах, где требуется частое обслуживание или замена проводов. Особенно эффективна там, где важна скорость подключения - например, при ремонте, модернизации или временных подключениях.

Технические характеристики

• Количество зажимов: 3 - позволяют подключить три провода одновременно без дополнительных переходников
• Номинальное поперечное сечение: 0,2–2,5 мм2 - оптимально для медных проводов малой и средней мощности
• Рабочий диапазон сечений: до 4,0 мм2 - возможен перегруз по сечению при условии снижения нагрузки
• Номинальный ток: 32 А - выдерживает постоянную нагрузку без перегрева
• Номинальное напряжение: 400 В - соответствует сетям 230/400 В трёхфазного переменного тока
• Диаметр кабеля: 0,5–1,78 мм - совместим с проводами типичного сечения 0,5–2,5 мм2
• Наличие рычага управления: да - упрощает затяжку и освобождение контактов без инструментов
• Цвет корпуса: светло-серый - отличается высокой видимостью и совместим с цветовой гаммой большинства клеммных блоков

Совместимость и монтаж

Клемма СМК 222-413 с рычагом работает с медными одножильными и многожильными проводами. Для многожильных проводов рекомендуется использовать наконечники, чтобы избежать деформации жил. Монтаж выполняется вручную: откройте рычаг, вставьте провод до упора, зафиксируйте рычагом - контакт готов. Никаких винтов или отвёрток не требует. Установка возможна на DIN-рейку 35 мм (не встроено, но легко фиксируется через крепёжные отверстия в корпусе).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-7-1. Корпус выполнен из самозатухающего термопластика, устойчивого к нагреву до +120 C. Защита от случайного прикосновения к токоведущим частям обеспечивается конструкцией зажима и глубоким расположением контактов. Применяется в помещениях с уровнем защиты IP20 - не предназначен для открытых площадок или сырых сред.

Преимущества

• Удобство операций: рычаг исключает необходимость в инструменте - экономит время при монтаже и сервисном обслуживании
• Стабильность контакта: механическая затяжка гарантирует низкое переходное сопротивление даже при вибрациях
• Плотная компактность: три зажима в одном корпусе снижают количество элементов в щите
• Визуальный контроль: прозрачная часть корпуса позволяет проверить положение провода без вскрытия

Ограничения применения

• Не допускается использование с алюминиевыми проводами - риск окисления и потери контакта
• Запрещён монтаж в условиях повышенной влажности, пыли или температур ниже –25 C - материал не рассчитан на экстремальные условия
• Сечение свыше 2,5 мм2 можно применять лишь при снижении рабочего тока ниже 32 А - перегрузка вызывает перегрев
• Не предназначена для подключения проводов с жесткими наконечниками больше 1,78 мм в диаметре

Примеры использования

• Подключение групп освещения в квартирах и офисах
• Соединение проводов от датчиков и кнопок в системах автоматизации
• Разводка слаботочных цепей (например, сигнализация, домофон) внутри распределительных коробок
• Временные подключения на стройплощадках перед установкой постоянной проводки

Практические советы

• Перед вставкой провода удалите изоляцию на 8–10 мм - слишком длинная изоляция мешает плотному контакту
• Проверяйте, что все жилы многожильного провода находятся внутри зажима - выпирающие жилы вызывают плохой контакт
• При использовании с сечением 2,5 мм2 не затягивайте рычаг с усилием - достаточно легкого нажатия до щелчка
• Для долговечности не используйте клемму более одного раза для одного провода - после нескольких демонтажей контакт ослабевает
• Артикул 351063 и название “Клемма СМК 222-413 с рычагом” должны совпадать при заказе - другие модели без рычага имеют другую функциональность
