Клемма строительно-монтажная СМК 221-413 с рычагом 3 отверстия 0.2-4.0кв.мм (блист.20шт) PROxima EKF plc-smk-221-413b-20

Клемма строительно-монтажная СМК 221-413 с рычагом от EKF - надёжное решение для быстрого и безопасного соединения медных проводов в распределительных коробках, щитах и других точках монтажа. Удобный рычаг и три контакта позволяют легко выполнять ответвления и коммутацию, особенно когда важно сохранить целостность всей группы проводов. Артикул plc-smk-221-413b-20 рассчитан на использование в условиях жилых, офисных и промышленных объектов.

Назначение и область применения

Клемма строительно-монтажная СМК 221-413 с рычагом используется для создания временных или постоянных соединений между одножильными и многожильными медными проводниками в сетях переменного тока до 400 В и частотой 50 Гц. Подходит для установки в распределительных коробках, электрошкафах, на стендах и в местах, где требуется часто менять или проверять соединения. Часто применяется при ремонте, модернизации электросистем и сборке оборудования.

Технические характеристики

• Номинальное поперечное сечение провода: 0,2–4 мм2
• Номинальный ток: 32 А
• Количество зажимов: 3
• Диаметр кабеля: 0,5–2,3 мм
• Эквивалент по AWG: 24–11
• Работает при температуре от –40 C до +40 C
• Относительная влажность: до 60 % при 20 C
• Цвет корпуса: прозрачный - позволяет контролировать состояние проводов без демонтажа
• Тип проводника: все виды медных проводов (одножильные и многожильные)

Совместимость и монтаж

Клемма СМК 221-413 совместима с любыми медными проводами соответствующего сечения. Для правильного монтажа:

• Зачистите конец провода на глубину, равную внутренней части контактной камеры - обычно около 8–10 мм;
• Убедитесь, что все провода имеют одинаковое сечение - смешивание сечений внутри одной клеммы недопустимо;
• Поднимите рычаг до упора, вставьте провод(ы), затем опустите рычаг до фиксации - слышен характерный щелчок;
• Не затягивайте провода силой рук - механизм сам обеспечивает нужное усилие;
• Избыток проволоки после зачистки лучше удалить - он снижает качество контакта.

Безопасность и стандарты

Клемма СМК 221-413 соответствует требованиям безопасности для работы в бытовых и промышленных сетях. Произведена из прочного термостойкого пластика, который предотвращает распространение пламени и деформацию при нагреве. Несмотря на высокую степень защиты, устройство не имеет сертификата IP - не предназначен для открытого монтажа вне закрытых корпусов или коробок.

Преимущества

• Рычажный механизм обеспечивает надёжное и быстрое соединение без инструментов
• Прозрачная крышка даёт возможность визуального контроля состояния проводов
• Три контакта позволяют делать ответвления без дополнительных перемычек
• Высокий уровень механической прочности корпуса
• Стандартное сечение покрывает большинство применяемых в домашних и офисных системах проводов

Ограничения применения

• Не допускается использование с алюминиевыми или медно-алюминиевыми проводами
• Запрещено подсоединять провода различного сечения в одном зажиме - риск перегрева
• Не предназначена для внешнего монтажа - требует защиты от влаги и пыли в герметичном корпусе
• Не рекомендовано для цепей с импульсным током выше 32 А или частотой более 50 Гц
• Не следует использовать в помещениях с влажностью свыше 90 % длительное время

Примеры использования

• Объединение трёх проводов освещения в распределительной коробке квартиры
• Подключение датчиков движения к основному кабелю в офисе
• Аварийное временное соединение поврежденного участка сети
• Сборка тестовых стендов и учебных установок
• Фиксация проводов в автоматических шкафах управления

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода заявленному диапазону - даже небольшое превышение вызывает плохой контакт
• Если используете многожильный провод - перед вводом в клемму плотно скрутите жилы пассатижами; лишние волоски могут выпасть и замкнуть соседний контакт
• При необходимости замены провода - просто поднимите рычаг, выньте старый и вставьте новый. Механизм не требует обслуживания

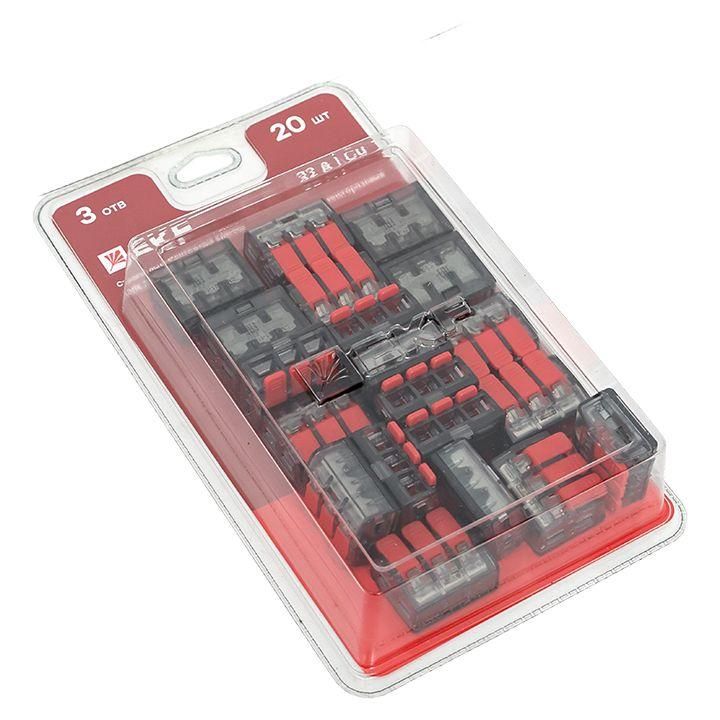

• Упаковка в блистере (по 20 шт.) удобна для хранения и перевозки - её нельзя случайно открыть, поэтому она остаётся целой до момента использования
• Для массового монтажа берите сразу несколько упаковок - артикул plc-smk-221-413b-20 хорошо сочетается с другими элементами серии EKF
