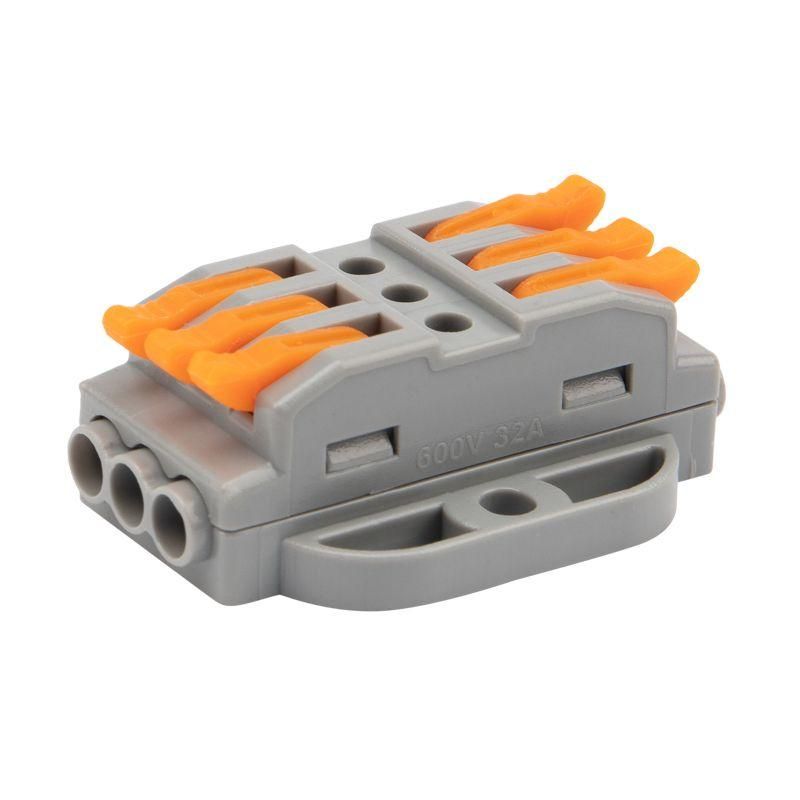

Клемма строительно-монтажная СМК проходная 222-423P 3п 0.08-4кв.мм с монтажной площадкой сер. (блист.5шт) Rexant 07-6263-5 MEET

Клемма строительно-монтажная СМК проходная 222-423P от REXANT - это надёжная трёхполюсная проходная клемма с монтажной площадкой для соединения медных проводов малого сечения. Подходит для быстрого монтажа в распределительных коробках, пультах управления и других устройствах, где важна безопасность и доступ к тестированию.

Назначение и область применения

Клемма строительно-монтажная СМК проходная 222-423P используется для создания постоянных электрических соединений между проводами в слаботочных и силовых цепях до 450 В. Применяется в системах освещения, автоматизации, контроля, на объектах ЖКХ, промышленном оборудовании и при монтаже электрощитов. Проходная конструкция позволяет передавать ток через клемму без разрыва цепи - удобно при последовательном соединении участков проводки.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Поперечное сечение проводника: 0,08–4 мм2 (для многожильных), 0,08–2,5 мм2 (для одножильных)
• Количество зажимов: 6 (по 2 на каждый из 3 полюсов)
• Тип зажима: рычажный с защёлкой - обеспечивает плотный контакт без инструментов
• Материал корпуса: самозатухающий термостойкий пластик
• Цвет: светло-серый
• Имеется технологическое отверстие для проверки напряжения щупом мультиметра

Совместимость и монтаж

Клемма строительно-монтажная СМК проходная 222-423P совместима с медными одножильными и многожильными проводами. Для правильного подключения:

• Зачистите изоляцию на 6–8 мм - слишком длинная зачистка снижает надёжность;
• Убедитесь, что провод не повреждён и не окислен;
• Откройте рычаг, вставьте провод до упора, закройте рычаг до щелчка - он фиксирует положение;
• Размещайте клемму на плоской поверхности - монтажная площадка требует ровной опоры (например, DIN-рейка или панель);
• Не перегибайте провода у входа - это может вызвать обрыв внутри зажима.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для работы в условиях повышенной влажности и температурных колебаний. Материал корпуса - самозатухающий, не распространяет горение. Отличается высокой степенью защиты от случайного прикосновения благодаря изолированному корпусу. Однако не предназначен для установки во взрывоопасных средах или вне помещений без дополнительной защиты.

Преимущества

• Проходная схема - сохраняет целостность цепи при подключении нескольких устройств
• Рычажный механизм - не требует отвертки, легко использовать даже в труднодоступных местах
• Тестовое отверстие - можно проверить наличие напряжения без вскрытия клеммы
• Высокая плотность контактов - 6 зажимов на одном модуле экономят место в щите
• Многоразовое использование - можно открывать и переустанавливать провода без замены клеммы

Ограничения применения

• Не допускается применение с алюминиевыми проводами - риск ослабления контакта и нагрева
• Не рекомендовано для проводов сечением более 4 мм2 - возможен выход из строя зажима
• Не предназначена для открытых улиц - отсутствует IP-защита, чувствительна к пыли и влаге
• Не следует использовать в цепях с частыми импульсными нагрузками выше 32 А - есть риск перегрева

Примеры использования

• Объединение групп освещения в распределительной коробке квартиры
• Подключение датчиков движения и реле в системах автоматического управления
• Соединение проводов в пульте управления станком или конвейером
• Разветвление цепей в щитовой комнате при модернизации электроснабжения

Практические советы

• При использовании многожильных проводов - скрутите жилы перед введением в зажим, чтобы они не рассыпались
• Перед первым включением проверьте все зажимы - особенно после вибраций или перемещений оборудования
• Для долговечности не затягивайте провода сверх нормы - рычаг уже обеспечивает нужное усилие
• При необходимости замены - используйте клеммы того же типа: СМК проходная 222-423P от REXANT гарантирует совместимость по габаритам и параметрам
• Храните в сухом месте - влага может вызвать окисление контактов даже в изолированном корпусе
