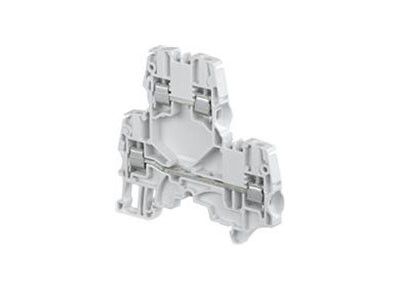

Клемма винтовая 4мм.кв.двухуровневая серая ZS4-D2 - 1SNK505210R0000 ABB

Клемма винтовая 4 мм.кв. двухуровневая серая ZS4-D2 от ABB предназначена для надёжного и компактного соединения проводов в распределительных щитах на DIN-рейке. Эта модель обеспечивает два уровня соединений в узком корпусе, что особенно ценно при плотной компоновке оборудования.

Назначение и область применения

Клемма ZS4-D2 используется для создания разъёмных электрических соединений в автоматике, управления оборудованием и распределительных системах. Подходит для монтажа в промышленных щитах, на станках, конвейерах, системах освещения и HVAC. Благодаря двум уровням и малой ширине, позволяет экономить место на DIN-рейке, сохраняя доступ к каждому зажиму.

Технические характеристики

• Поперечное сечение провода: 0,2–4,0 мм2 - поддерживает медные одножильные и многожильные провода до 4 квадратов
• Номинальный ток: 29 А - рассчитана на длительную работу при нагрузке до этого значения
• Номинальное напряжение: 800 В - безопасна для сетей до 800 В переменного и постоянного тока
• Количество уровней: 2 - каждый уровень имеет по два зажима, всего четыре точки подключения
• Тип контактов: винтовые зажимы - обеспечивают прочное механическое соединение при затяжке
• Рабочая температура: от –40 C до +110 C - выдерживает экстремальные условия, включая холодные склады и нагреваемые помещения
• Ширина: 5,2 мм - компактная, позволяет установить много клемм на одной рейке
• Высота: 67 мм - совместима с типичными высотами модульных устройств
• Материал корпуса: термопласт класса V0 - самозагасающий, не распространяет пламя
• Защита от взрыва: Ex e - соответствует требованиям для взрывоопасных зон категории “e” (увеличение безопасности)
• Способ монтажа: DIN-рейка 35 мм - фиксируется стандартным защёлкивающим механизмом
• Позиция соединения: сбоку - провода вводятся горизонтально, удобно при ограниченном пространстве сверху/снизу
• Требуется торцевая пластина: да - для завершения сборки и защиты внутренних частей необходимо использовать торцевую крышку (не входит в комплект)

Совместимость и монтаж

Клемма ZS4-D2 устанавливается на стандартную DIN-рейку 35 мм без инструментов - просто защёлкивается. Для правильной работы требуется установка торцевой пластины (например, ABB ZS4-TB) на одном или обоих концах блока, чтобы предотвратить попадание пыли и обеспечить целостность изоляции. Каждый уровень содержит два зажима, расположенных рядом; провода вставляются сбоку, после чего затягиваются винтом отверткой. Максимальный момент затяжки не указан - следует соблюдать осторожность, чтобы не повредить контакт. Не рекомендуется перегибать провод более чем на 90° перед введением в зажим.

Безопасность и стандарты

• Класс воспламеняемости V0 - материал корпуса не поддерживает горение, согласно UL 94
• Взрывобезопасность Ex e - соответствие IEC 60079-7 для зон с повышенной опасностью возгорания
• Изолирующие свойства корпуса соответствуют нормам для рабочего напряжения 800 В
• Работает в условиях, где возможны колебания температур и вибрации

Преимущества

• Экономия места: две пары зажимов в ширине менее 6 мм - идеальна для плотных щитов
• Устойчивость к температуре: работает даже при –40 C, что важно для уличных или неотапливаемых объектов
• Надёжность соединения: винтовой зажим гарантирует долговечный контакт без окисления
• Сертифицирована для взрывоопасных сред - снижает риск аварий в химических, нефтеперерабатывающих и других опасных производствах
• Стандартный форм-фактор - легко заменяется аналогами других производителей

Ограничения применения

• Не подходит для проводов сечением более 4 мм2 - использование больших жил вызывает перегрев и выход из строя
• Требует обязательной установки торцевой пластины - без неё нарушается IP-защита и есть риск поражения током
• Запрещено применять в средах с агрессивными химическими веществами - материал корпуса не устойчив к растворителям и маслам
• Не предназначен для частого демонтажа - многократная затяжка винтов может деформировать контактную группу
• Не подходит для гибких многожильных проводов без наконечников - требует обжима для надёжности

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях управления станков
• Разветвление цепей питания в распределительных шкафах на производстве
• Сборка силовой части систем кондиционирования с высокой плотностью компонентов
• Обустройство электрощитов в неотапливаемых складских помещениях с перепадами температур
• Монтаж в зонах с потенциальной утечкой газа - благодаря классу Ex e

Практические советы

• Перед монтажом проверьте сечение провода - используйте калибратор или штангенциркуль, особенно для многожильных кабелей
• Для многожильных проводов применяйте наконечники типа “пальцы” или “кольца”, обжатые прессом - так исключится выпадение жил
• Затягивайте винты равномерно, без усилия - достаточно слышать характерный щелчок, когда контакт плотно прилегает
• Группируйте клеммы ZS4-D2 с одинаковым направлением ввода - это упрощает обслуживание и маркировку
• Обязательно закрывайте свободные концы блока торцевыми пластинами - даже если кажется, что там ничего не будет
• При использовании в условиях вибраций (например, на транспорте) дополнительно фиксируйте клемму клеем или хомутом
