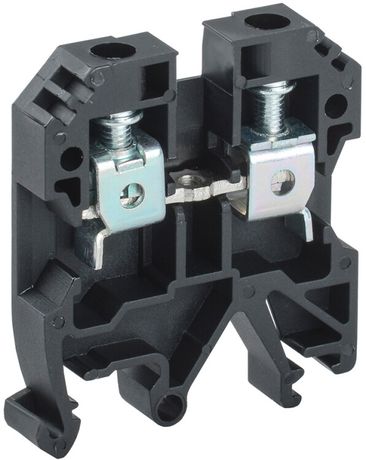

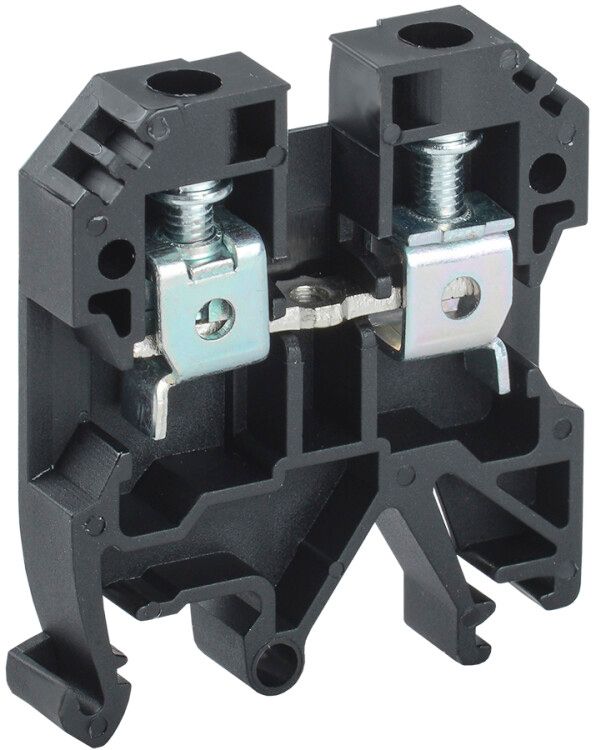

Клемма винтовая КВИ-6мм2 черная | YZN30-006-K02 IEK

Клемма винтовая КВИ-6 кв.мм черная от IEK - надёжное винтовое соединение для фиксации проводов сечением 2,5–10 мм2 в электрощитах на DIN-рейке. Артикул yzn30-006-k02 обеспечивает долговременную работу в условиях промышленной автоматизации.

Назначение и область применения

Клемма винтовая КВИ-6 кв.мм черная используется для создания прочных и долговечных электрических соединений между проводниками в распределительных щитах. Подходит для подключения фазных, нулевых и защитных проводов (PE). Применяется в системах управления, силовой автоматике, промышленном оборудовании и объектах ЖКХ, где требуется компактное и упорядоченное распределение проводов.

Технические характеристики

• Диапазон сечений провода: 2,5–10 мм2 - позволяет работать с медными и алюминиевыми жилами средней мощности
• Номинальный ток: 50 А - рассчитана на нагрузки до половины киловатта при 400 В
• Номинальное напряжение: 800 В - подходит для сетей до 690 В переменного тока и высоких импульсных перегрузок
• Тип соединения: винтовой - обеспечивает механическую стабильность и возможность многократного демонтажа
• Количество полюсов: 1 - одноканальная клемма для одного провода
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными шкафами и панелями
• Ширина: 8,2 мм - компактный форм-фактор, экономит место в щите
• Рабочая температура: от –60 C до +110 C - работает в экстремальных условиях, включая холодные склады и нагреваемые камеры
• Материал корпуса: полиамид PA - устойчив к ударным нагрузкам, химическим воздействиям и старению
• Класс воспламеняемости: V0 - самозатухающий материал, соответствует требованиям пожарной безопасности
• Срок службы: 15 лет - гарантирует длительную эксплуатацию без замены
• Позиция соединения: сбоку - удобно для маршрутизации проводов вдоль рейки
• Требуется торцевая пластина: да - для завершения сборки необходимо использовать заглушку (не входит в комплект)
• Цвет: чёрный - стандартизирован для обозначения нулевых или фазных проводов в зависимости от системы

Совместимость и монтаж

Клемма винтовая КВИ-6 кв.мм черная легко фиксируется на стандартной DIN-рейке 35 мм. Для установки достаточно защёлкнуть её на направляющие и закрепить винтом. После подключения провода необходимо затянуть винт моментом 0,4–0,5 Нм - недостаточно плотно - риск ослабления, слишком сильно - повреждение контакта. Обязательно используйте торцевую пластину на конце секции - она предотвращает случайное касание соседних клемм и снижает риск короткого замыкания. Совместима с другими клеммами серии КВИ, что позволяет собирать модульные блоки.

Безопасность и стандарты

Клемма соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Класс воспламеняемости V0 подтверждает соответствие нормам пожаробезопасности. Материал корпуса - термостойкий полиамид, не выделяет токсичных веществ при перегреве. Работает в соответствии с правилами устройства электроустановок (ПУЭ) для внутреннего монтажа в электрощитах.

Преимущества

• Высокая механическая прочность благодаря усиленному металлическому контакту и качественному полиамиду
• Стабильное контактное давление даже после десятков циклов подключения/отключения
• Удобная боковая подводка провода - минимизирует перекрещивание и упрощает маркировку
• Чёткая цветовая индикация - чёрный цвет часто применяют для нулей или фаз в сложных схемах
• Долгий срок службы - 15 лет работы без обслуживания

Ограничения применения

• Не предназначен для подключения проводов меньше 2,5 мм2 - возможен плохой контакт и перегрев
• Не рекомендован для частых вибраций без дополнительной фиксации - вибрационные среды требуют проверки затяжки каждые 6 месяцев
• Требует обязательного использования торцевой пластины - без неё есть риск поражения током при доступе к открытой части
• Не подходит для монтажа вне электрощита - не имеет защиты IP выше IP20

Примеры использования

• Подключение входных фазных проводов в распределительном щите промышленного оборудования
• Объединение нулевых проводников в группе автоматических выключателей
• Фиксация защитного провода PE в щитах с системой TN-S
• Сборка многоступенчатых клеммных блоков в системах автоматизации станков и конвейеров

Практические советы

• Перед монтажом зачистите провод на 8–10 мм - этого достаточно для надёжного контакта
• Затягивайте винт рукой до упора, затем ещё четверть оборота - не используйте инструменты с усилием более 0,5 Нм
• При использовании нескольких клемм подряд - всегда устанавливайте торцевую пластину на крайнем элементе
• Для алюминиевых проводов - перед подключением нанесите антиоксидантную пасту, чтобы избежать окисления
• Артикул yzn30-006-k02 - выбирайте этот вариант, когда нужна чёрная клемма для согласования с цветовой схемой щита
• Проверьте совместимость с вашей DIN-рейкой - некоторые старые модели имеют допуск +-0,5 мм, что может вызвать люфт
