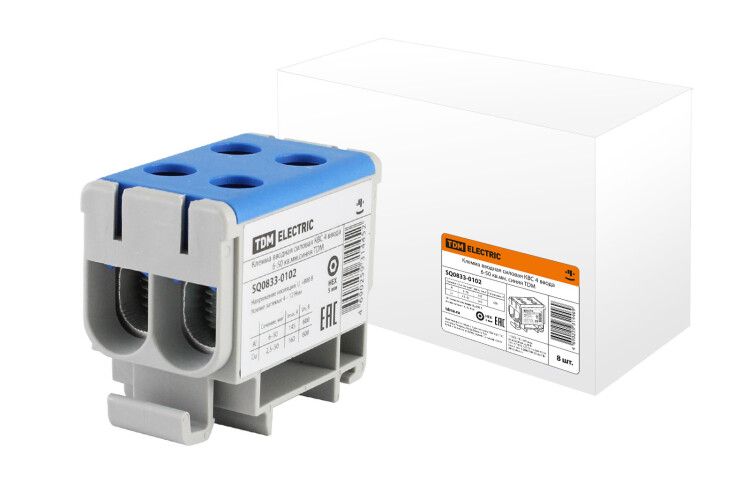

Клемма вводная силовая КВС 4 ввода 6-50 кв.мм.синяя | SQ0833-0102 TDM

Клемма вводная силовая КВС 4 ввода 6-50 кв.мм синяя от TDM ELECTRIC предназначена для надёжного соединения и распределения тока в электрощитах и промышленных сборках. Её компактная конструкция позволяет устанавливать до четырёх проводов сечением 6–50 мм2 в одном устройстве, что снижает количество элементов в щите и упрощает монтаж.

Назначение и область применения

Клемма вводная силовая КВС 4 ввода 6-50 кв.мм синяя используется как вводной или распределительный элемент в электрощитах. Подходит для подключения основных фазных, нулевых и заземляющих проводников. Применяется в:

• промышленных электрошкафах и автоматических системах управления;
• щитах жилищно-коммунального хозяйства (ЖКХ);
• распределительных устройствах на объектах с большим количеством входящих кабелей;
• как переходник между алюминиевыми и медными проводами благодаря оловянному покрытию контактов.

Технические характеристики

• Количество вводов: 4
• Рабочее сечение кабеля: 6–50 мм2
• Материал корпуса: полиамид PA 6.6 - термостойкий, самозагасающий, устойчив к механическим нагрузкам
• Контакты: алюминий с оловянным покрытием - обеспечивает хорошую проводимость и защищает от окисления
• Тип крепления: DIN-рейка 35 мм или монтажная панель (через отверстия в корпусе)
• Цвет корпуса: синий - стандартизирован для обозначения нулевого провода (N) в соответствии с практикой монтажа
• Изолирующая перегородка: центральная барьерная стенка предотвращает случайное замыкание между контактами

Совместимость и монтаж

Клемма вводная силовая КВС 4 ввода 6-50 кв.мм синяя совместима с любыми стандартными DIN-рейками 35 мм. Для монтажа на панели используются два крепёжных отверстия по бокам корпуса. Провода вставляются в гнёзда и фиксируются одним винтом - достаточно затянуть до упора, не переусердствуя. Перегородка внутри клеммы делит каждый канал, поэтому даже при большом сечении провод не проваливается внутрь и остаётся в зоне контакта.

Не используйте инструменты с острыми кромками при зачистке - повреждённый провод может не плотно прилегать к контакту, что вызовет нагрев.

Безопасность и стандарты

Клемма вводная силовая КВС 4 ввода 6-50 кв.мм синяя изготовлена из материалов, соответствующих требованиям безопасности для электротехнической аппаратуры. Полиамид PA 6.6 имеет класс горючести UL94 V-0. Конструкция исключает доступ к токоведущим частям при установленном корпусе. Однако сертификаты (например, ГОСТ, IEC) в предоставленных данных не указаны - перед применением проверьте соответствие нормам проекта.

Преимущества

• Четыре канала в одном модуле - экономия места в щите
• Удобная фиксация одним винтом - быстрый монтаж и демонтаж
• Защита от проваливания провода - перегородка гарантирует надёжный контакт
• Поддержка алюминиевых и медных кабелей - оловянное покрытие снижает риск электрохимической коррозии
• Высокая прочность корпуса - выдерживает вибрацию и удары на промышленных объектах

Ограничения применения

• Не предназначен для работы при напряжении выше 1000 В переменного тока - уточняйте допустимые значения в документации завода-изготовителя
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или температур выше +105 C
• Не следует применять в средах с высокой концентрацией химически активных паров (кислоты, щёлочи) - материал корпуса не рассчитан на такие условия
• Сечение менее 6 мм2 или более 50 мм2 не обеспечивают надёжного контакта - выбирайте другую модель (например, КВС 16-95)

Примеры использования

• Вводной элемент в этажном щите - подключение трёх фаз и N от вводного кабеля, четвёртый вывод - PE
• Распределение нуля на несколько групп освещения в офисном здании
• Подключение алюминиевого вводного кабеля к медным шинам в распределительном пункте
• Объединение нескольких выходов от преобразователя частоты в один общий контур заземления

Практические советы

• При использовании многожильных проводов обязательно используйте наконечники - они предотвращают запутывание жил и обеспечивают равномерное давление на контакт
• Затягивайте винты усилием рук - не применяйте ключи с удлинителем; перетяжка деформирует контакт и повредит резьбу
• Проверяйте плотность соединений через 1–2 месяца после первого включения - особенно при первых нагрузках
• При монтаже на панель - соблюдайте минимальный зазор 10 мм между соседними клеммами для теплоотвода
• Клемма вводная силовая КВС 4 ввода 6-50 кв.мм синяя поставляется упаковками по 8 штук - учтите это при заказе для крупных проектов
