Клемма вводная силовая OptiClip КВС 6-50 синяя | 351040 КЭАЗ

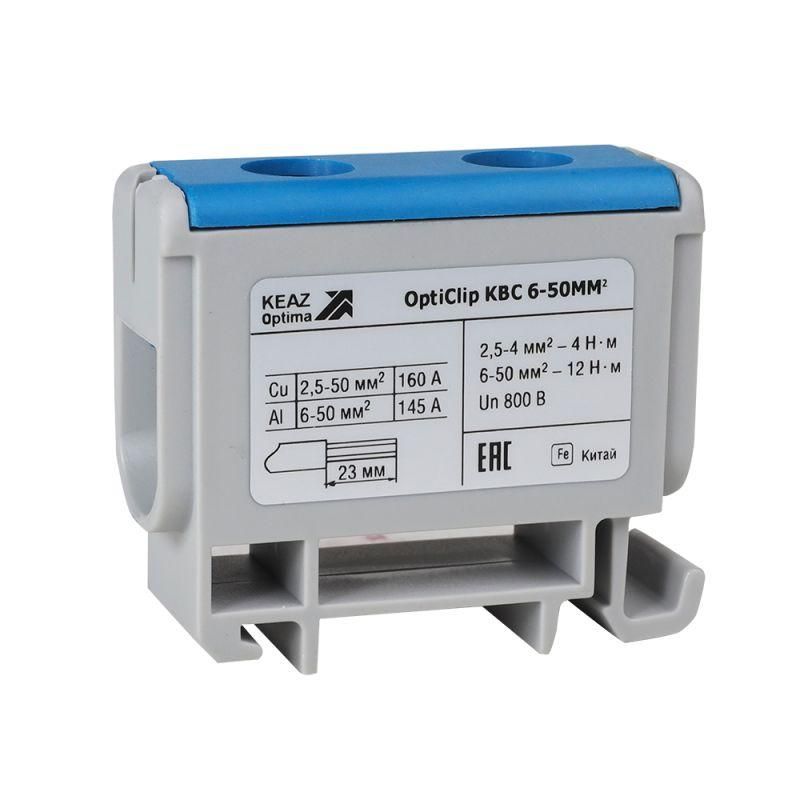

Клемма вводная силовая КВС 6-50 синяя 49 мм 160 А 800 В полиамид от КЭАЗ Optima предназначена для надёжного подключения и распределения силовых проводов в щитах и аппаратуре. Её прочный корпус из полиамида, винтовой зажим и монтаж на DIN-рейку делают её удобным решением для промышленной автоматизации.

Назначение и область применения

Клемма вводная силовая КВС 6-50 синяя 49 мм 160 А 800 В полиамид используется как вводной и распределительный элемент в комплектных устройствах (НКУ). Она обеспечивает безопасное соединение между алюминиевыми и медными проводниками сечением от 6 до 50 мм2. Применяется в цепях переменного и постоянного тока до 800 В - например, в панелях управления, частотных преобразователях, контакторах, автоматах и других устройствах промышленного оборудования.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 800 В
• Диапазон сечений проводов: 6–50 мм2
• Материал корпуса: полиамид (негорючий, класс V0)
• Температурный диапазон: от -45 C до +105 C
• Ширина: 17,8 мм
• Высота: 38 мм
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Тип соединения: винтовой зажим
• Количество полюсов: 1
• Количество уровней: 1
• Цвет: синий
• Позиция подключения: боковое
• Тип держателя: винтовой
• Пластиковый упор: есть (для фиксации провода)

Совместимость и монтаж

Клемма вводная силовая КВС 6-50 синяя 49 мм 160 А 800 В полиамид легко монтируется на стандартную DIN-рейку типа TS35. Установка занимает несколько секунд - достаточно защёлкнуть её в паз рейки. Для подключения оголённый провод вставляется в зажим, после чего затягивается винт. Максимальный момент затяжки не указан - рекомендуется использовать отвертку с регулируемым крутящим моментом, чтобы избежать пережима жилы. Пластиковый упор предотвращает выскальзывание провода при вибрации. Подключение осуществляется исключительно сбоку - не допускается подсоединение сверху или снизу.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида с классом горючести V0 - материал не поддерживает горение и не распространяет пламя. Это соответствует требованиям безопасности для промышленных устройств. Работоспособность сохраняется при экстремальных температурах - от -45 C до +105 C, что позволяет применять клемму даже в холодильных камерах или рядом с нагревательными элементами. Наличие маркировки на корпусе упрощает идентификацию цепей при обслуживании.

Преимущества

• Надёжный винтовой зажим с пластиковым упором - снижает риск ослабления соединения при вибрации
• Изоляционный корпус из полиамида - устойчив к механическим повреждениям, химическим воздействиям и высоким температурам
• Широкий рабочий температурный диапазон - подходит для суровых условий эксплуатации
• Чёткая цветовая маркировка (синий) - ускоряет идентификацию в сложных схемах
• Стандартный монтаж на DIN-рейку - совместим с большинством промышленных шкафов

Ограничения применения

Клемма вводная силовая КВС 6-50 синяя 49 мм 160 А 800 В полиамид не предназначена для подключения проводов меньше 6 мм2 - меньшие сечения не будут надёжно зажаты. Также она не имеет защиты от пыли и влаги (IP-класс не указан), поэтому не применяется во влажных или запылённых средах без дополнительной герметизации. Не подходит для многожильных проводов без наконечника - требуется обжимная гильза или наконечник для надёжного контакта. Не предназначен для частого отключения под нагрузкой - это винтовая клемма, а не коммутационный аппарат.

Примеры использования

• Подключение входного кабеля 35 мм2 к вводному автомату в распределительном щите
• Переход с алюминиевой шины на медный провод в системе управления насосной станцией
• Распределение фазы между несколькими контакторами внутри панели ЧПУ
• Фиксация нулевого проводника в промышленном освещении с высокой нагрузкой

Практические советы

• Обязательно используйте наконечники (штыревые или трубчатые) для многожильных проводов - это повысит контакт и долговечность
• Не затягивайте винт слишком сильно - можно повредить внутреннюю часть зажима; оптимально - усилие, при котором провод плотно фиксируется без деформации
• Проверьте соответствие сечения провода - если провод больше 50 мм2, выбирайте другую модель (например, КВС 70 или выше)
• При использовании в условиях вибраций (станки, конвейеры) дополнительно закрепите клемму с помощью фиксаторов или клея на основе силикона
• Синий цвет указывает на фазу или положительный потенциал - соблюдайте цветовую схему при монтаже
