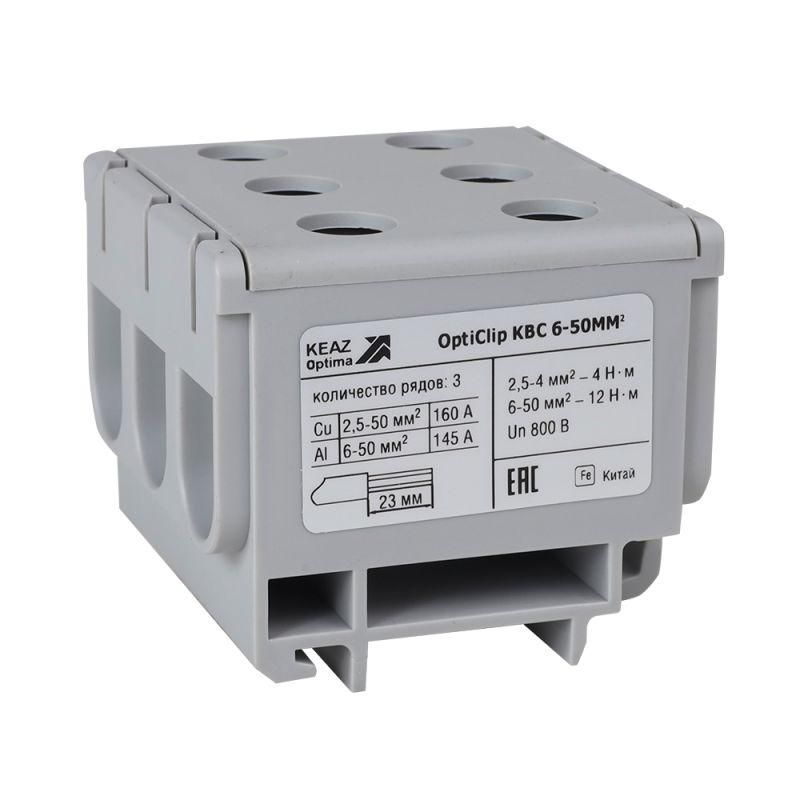

Клемма вводная силовая тройная OptiClip КВС 6-50 серая | 351047 КЭАЗ

Клемма вводная силовая тройная КВС 6-50 серая - надёжный элемент для ввода и распределения мощности в распределительных устройствах. Произведённая компанией КЭАЗ, модель с артикулом 351047 предназначена для соединения медных и алюминиевых проводов сечением 6–50 мм2 в сетях до 800 В, работает в экстремальных условиях от -45C до +105C.

Назначение и область применения

Клемма вводная силовая тройная КВС 6-50 серая используется как вводной и распределительный узел в комплектных распределительных устройствах (НКУ). Она обеспечивает безопасное и долговечное соединение между основным кабелем и внутренними цепями оборудования. Применяется в промышленных системах: на станках, конвейерах, щитах управления, насосных станциях, в системах автоматизации. Подходит для подключения как медных, так и алюминиевых жил с предварительной зачисткой и опрессовкой.

Технические характеристики

• Количество контактов: 3 (тройная конфигурация)
• Номинальный ток: 160 А
• Номинальное напряжение: 800 В
• Диапазон сечений проводов: 6–50 мм2
• Тип соединения: винтовое - обеспечивает плотный контакт без проскальзывания
• Материал корпуса: полиамид PA - высокопрочный, термостойкий пластик
• Класс горючести: V0 - самозатухающий материал, не поддерживает пламя
• Рабочая температура: -45 … +105 C
• Ширина: 49,6 мм
• Высота: 38 мм
• Цвет: серый
• Количество уровней: 1
• Позиция подключения: боковое - удобно для прокладки кабелей в шкафах
• Направление кодирования: горизонтальное и вертикальное - позволяет легко комбинировать несколько клемм

Совместимость и монтаж

Клемма вводная силовая тройная КВС 6-50 серая совместима с любыми стандартными кабелями сечением 6–50 мм2. Для монтажа требуется отвертка с плоским лезвием. Провода должны быть зачищены на длину 10–12 мм, рекомендуется использовать наконечники (например, НШВИ или НШКИ) для алюминиевых жил. Установка осуществляется на DIN-рейку 35 мм - фиксация происходит за счёт выступов на корпусе. Максимальный момент затяжки винта - не более 2,5 Нм, чтобы не повредить резьбу. Все контакты имеют маркировку: L1, L2, L3, что исключает путаницу при подключении.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по классу горючести V0 (по UL 94) - материал не распространяет пламя даже при длительном воздействии открытого огня. Работает в соответствии с нормами IEC 60947-7-1 для клеммных устройств. Защита от случайного прикосновения обеспечивается глубоким расположением контактов и изолированным корпусом. Напряжение 800 В допускает применение в средних и высоких напряжениях промышленных сетей, включая системы с преобразователями частоты.

Преимущества

• Полиамидный корпус устойчив к механическим нагрузкам, химическим веществам и перепадам температур
• Широкий рабочий диапазон (-45…+105 C) позволяет использовать в холодильных камерах, на улице, в печных помещениях
• Чёткая маркировка всех контактов снижает риск ошибок при монтаже и обслуживании
• Винтовой зажим обеспечивает стабильный контакт даже при вибрациях и циклических нагрузках
• Серый цвет корпуса - отличается от других типов клемм, упрощает визуальную идентификацию в шкафу

Ограничения применения

Не применяется для проводов меньше 6 мм2 - возможен плохой контакт и перегрев. Не предназначен для многожильных проводов без наконечников - они могут расслоиться при затяжке. Не следует использовать в средах с повышенной влажностью без дополнительной герметизации - хотя корпус IP67, но сама клемма не имеет защиты от попадания воды внутрь зажима. Также не рекомендуется для частых демонтажей - после нескольких раз затяжки винта возможно ослабление контакта.

Примеры использования

• Вводной узел в щите управления станком с ЧПУ - подключение питающего кабеля 3×35 мм2
• Распределение фаз в цепи конвейера с несколькими двигателями
• Подключение внешнего источника питания к контроллеру в условиях низких температур (склады, холодильные модули)
• Замена старой клеммы в старом щите - благодаря одинаковым габаритам заменяется без переделки монтажа

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - если провод больше 50 мм2, используйте другую модель (например, КВС 70 или КВС 95)
• Для алюминиевых проводов всегда используйте наконечники с антиоксидантной пастой - предотвращает окисление и нагрев
• При групповой установке нескольких клемм КВС 6-50 соблюдайте минимальный зазор 10 мм между соседними - обеспечит теплоотвод и доступ к винтам
• Проверяйте затяжку винтов через 1–2 месяца после первого запуска - особенно при больших токах
• Артикул 351047 - единственный номер для заказа этой модели; другие варианты с аналогичным названием могут иметь другой шаг или материал
