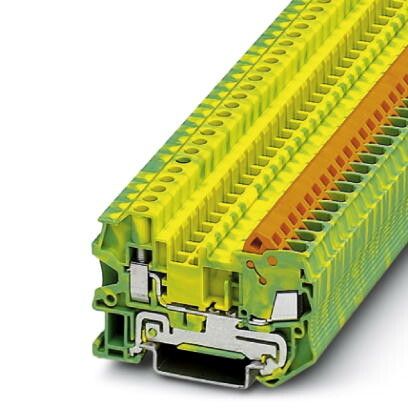

Клемма защитного провода QTCU 2,5-PE | 3206555 Phoenix Contact

Клемма защитного провода QTCU 2,5-PE от Phoenix Contact предназначена для надёжного соединения заземляющих и защитных проводников в распределительных щитах и электроустановках. Артикул 3206555 обеспечивает безопасный контакт с шиной PE, соответствует требованиям промышленной электромонтажной практики.

Назначение и область применения

QTCU 2,5-PE используется для подключения защитного проводника (PE) к шине заземления в электрических щитах. Применяется в системах TN-S и TT, где требуется фиксированное, несъёмное соединение между заземляющим проводом и шиной. Подходит для установки в силовых, автоматизированных и промышленных объектах - например, на станках, конвейерах, пультах управления.

Технические характеристики

• Номинальное сечение провода: до 2,5 мм2
• Тип контакта: зажим для одножильного и многожильного провода
• Цвет изоляции: жёлто-зелёный (стандарт для PE-проводов)
• Максимальный ток: 24 А (при температуре +40 C)
• Рабочее напряжение: до 500 В переменного тока
• Степень защиты IP20 - защищён от доступа пальцев, но не от пыли и брызг воды
• Материал контактов: медная сплавная лента с никелированием
• Материал корпуса: полиамид PA6.6, самозатухающий (UL94 V-0)

Совместимость и монтаж

QTCU 2,5-PE устанавливается на DIN-рейку шириной 35 мм. Крепление осуществляется защёлкой - без инструментов. Для подключения провода необходимо оголить изоляцию на 8–10 мм, вставить провод в зажим и затянуть винт моментом 0,5 Нм. Не допускается использование с проводами большего сечения - это снижает надёжность контакта. Совместима с другими компонентами серии QTCU от Phoenix Contact.

Безопасность и стандарты

• Соответствует IEC 60947-7-1 (устройства коммутационные для контрольных цепей)
• Соответствует EN 60204-1 (безопасность машин - электрическое оборудование)
• Имеет сертификат UL и cURus
• Подтверждает требование к цветовой маркировке PE-проводов по ГОСТ Р 50462

Преимущества

• Жёлто-зелёная изоляция исключает путаницу с фазными проводниками
• Устойчивый к вибрации контакт благодаря пружинному зажиму
• Высокая долговечность материала корпуса - выдерживает перепады температур от –40 C до +100 C
• Легко проверяется визуально - видна степень вхождения провода
• Не требует периодического обслуживания

Ограничения применения

• Не предназначен для работы во взрывоопасных средах (не имеет взрывозащиты Ex)
• Не рассчитана на частые подключения/отключения - применяется как постоянное соединение
• Запрещено использовать с алюминиевыми проводами - возможна коррозия и потеря контакта
• Не следует применять вне закрытых щитов - IP20 не обеспечивает защиту от внешней среды

Примеры использования

• Подключение корпуса станка к шине заземления внутри распределительного щита
• Фиксация защитного провода от частотного преобразователя к PE-шине
• Обвязка системы заземления в автоматических линиях пищевой промышленности
• Соединение металлических кожухов оборудования с основным контуром заземления

Практические советы

• Перед монтажом всегда проверяйте сечение провода - превышение 2,5 мм2 может повредить зажим
• При использовании многожильного провода используйте наконечники - они предотвращают выпадение жил
• Проверяйте плотность затяжки винта: недостаточно затянутый контакт греется, слишком сильно - рискуете сломать механизм
• При замене старой клеммы - сохраняйте цветовую маркировку: жёлто-зелёный цвет обязателен для PE
• Артикул 3206555 совпадает с аналогичными изделиями других производителей - можно использовать как запасную часть
