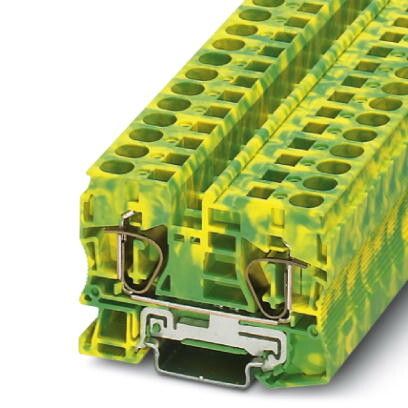

Клемма защитного провода ST 10-PE | 3036136 Phoenix Contact

Клемма защитного провода ST 10-PE от Phoenix Contact предназначена для надёжного соединения защитных проводников по системе PE в распределительных щитах на DIN-рейке. Артикул 3036136 обеспечивает безопасное заземление оборудования с использованием пружинного зажима, что исключает необходимость периодического обслуживания.

Назначение и область применения

Клемма защитного провода ST 10-PE используется для подключения защитного заземляющего проводника (PE) в электроустановках. Применяется в силовых щитах, пультах управления, промышленном оборудовании и автоматизированных линиях, где требуется надёжная и долговечная связь с контуром заземления. Подходит для систем TN-S, TT и IT.

Технические характеристики

• Ширина шага подключения: 10,2 мм — позволяет устанавливать клеммы плотно друг к другу на DIN-рейке;
• Поперечное сечение провода: от 0,2 до 16 мм² — совместима с тонкими контрольными жилами и мощными медными проводниками;
• Тип соединения: пружинный зажим — фиксация провода без инструментов, снижает риск перегрева и ослабления контакта;
• Способ монтажа: установка на DIN-рейку 35 мм — стандартизованный способ крепления для всех типовых шкафов;
• Количество клемм: 2 — две точки подключения в одном модуле, удобно для ответвлений;
• Цвет: желто-зелёный — соответствует международному стандарту IEC 60445 для обозначения защитного проводника;
• Материал изоляции: термопласт — устойчив к механическим нагрузкам и химическим воздействиям;
• Класс горючести V0 — материал самозатухающий, не распространяет пламя;
• Рабочая температура: от –60 °C до +80 °C — работает в экстремальных условиях, включая холодные склады и открытые площадки;
• Высота: 50,3 мм — компактный размер, не занимает лишнего места в шкафу.

Совместимость и монтаж

Клемма ST 10-PE легко монтируется на стандартную DIN-рейку 35 мм без дополнительных креплений. Для подключения провода достаточно вставить жилу в окно зажима до упора — пружина автоматически фиксирует её. Многожильные провода сечением от 0,2 мм² можно вставлять напрямую; для более толстых жил (до 16 мм²) рекомендуется использовать наконечники. Клемма не требует затяжки винтов, что ускоряет сборку и исключает человеческий фактор.

Безопасность и стандарты

• Соответствует требованиям IEC 60947-7-1 для коммутирующих устройств в цепях управления;
• Цветовая маркировка соответствует IEC 60445 — желто-зелёный цвет однозначно указывает на функцию защитного заземления;
• Класс горючести V0 подтверждает соответствие нормам пожарной безопасности EN 60695-11-10;
• Изоляция выполнена из термопласта, не выделяющего токсичных веществ при нагреве.

Преимущества

• Отсутствие винтов — меньше времени на монтаж, нет риска перетянуть или недотянуть контакт;
• Увеличенный рабочий диапазон сечений (0,2–16 мм²) — одна клемма заменяет несколько типов;
• Стойкость к низким температурам — сохраняет эластичность и герметичность даже при –60 °C;
• Защита от случайного выпадения провода — пружинный механизм надёжнее, чем винтовые зажимы в условиях вибраций;
• Яркая цветовая маркировка — упрощает диагностику и проверку заземления.

Ограничения применения

• Не предназначен для подключения алюминиевых проводов — только медные или медные с покрытием;
• Не рассчитана на высокие импульсные токи (например, от молнии); для таких задач нужны специализированные разрядники;
• Запрещено применять в средах с постоянным воздействием растворителей, масел или кислот — материал термопласта не устойчив к агрессивной химии;
• Не следует использовать в качестве основного токоведущего элемента — только для защиты (PE), не для фазы или нуля.

Примеры использования

• Подключение корпуса ЧПУ станка к шине заземления внутри электрощита;
• Объединение нескольких металлических кожухов конвейера через одну клемму ST 10-PE;
• Фиксация защитного провода в распределительных пунктах на объектах с низкими температурами (логистические центры, холодильные камеры);
• Сборка панели управления в пищевой промышленности — благодаря классу V0 и легкому мытью поверхности.

Практические советы

• Перед вставкой провода удалите изоляцию точно на длину, указанную в документации — слишком длинная жила может повредить пружину;
• Для многопроволочных проводов (особенно сечением менее 1 мм²) используйте наконечники типа U или O — это предотвращает запутывание жил;
• Проверьте, чтобы клемма была полностью защёлкнута на рейке — слышен характерный щелчок;
• При групповой установке нескольких клемм ST 10-PE соблюдайте минимальный интервал 10,2 мм между ними — иначе будет трудно доступ к зажимам;
• Артикул 3036136 — это именно модель ST 10-PE от Phoenix Contact; не путайте с аналогами других производителей, даже если они имеют похожий внешний вид.
