Клемма защитного провода PT 1,5/S-PE | 3208139 Phoenix Contact

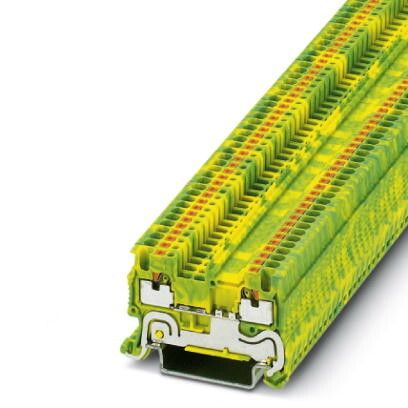

Клемма защитного провода PT 1.5/S-PE от Phoenix Contact предназначена для надёжного соединения заземляющих и защитных проводников сечением до 1,5 мм2. Артикул 3208139 используется в распределительных щитах, где важна безопасная передача тока утечки на землю.

Назначение и область применения

Клемма PT 1.5/S-PE служит для подключения защитного проводника (PE) в системах TN-S и TN-C-S. Она обеспечивает постоянный электрический контакт между заземляющей шиной и оборудованием, защищая людей от поражения током при аварийных ситуациях. Применяется в силовых щитах, пультах управления, промышленном оборудовании и автоматизированных линиях.

Технические характеристики

• Сечение провода: до 1,5 мм2
• Тип контакта: винтовой зажим
• Максимальный ток: 24 А (по нормам IEC 60947-7-1)
• Рабочее напряжение: до 690 В переменного тока
• Цвет изоляции: жёлто-зелёный (стандарт EN 60445)
• Материал контакта: медный сплав с никелевым покрытием
• Материал корпуса: полиамид PA6.6, самозатухающий (UL94 V-0)

Совместимость и монтаж

Клемма PT 1.5/S-PE монтируется на DIN-рейку шириной 35 мм. Установка происходит путём фиксации за выступы на корпусе - без дополнительных креплений. Для подключения провода ослабьте винт, введите жилу до упора и затяните моментом 0,5–0,6 Нм. Не используйте инструменты с острыми гранями - можно повредить изоляцию. Клемма совместима с одножильными и многожильными проводниками, предварительно зачищенными на 8–10 мм.

Безопасность и стандарты

• Соответствует IEC 60947-7-1 - требования к клеммным устройствам
• Соответствует EN 60445 - цветовая маркировка защитных проводников
• Имеет сертификат UL и cURus для рынков США и Канады
• Защита от случайного прикосновения: закрытый зажим, исключающий доступ к токоведущим частям

Преимущества

• Устойчивость к вибрациям благодаря надёжному винтовому зажиму
• Жёлто-зелёная изоляция сразу указывает на функцию PE-проводника
• Высокая долговечность материала корпуса при температуре от –40C до +100C
• Легко проверяется визуально - открытое положение винта позволяет контролировать качество соединения

Ограничения применения

• Не предназначен для подключения проводов больше 1,5 мм2 - возможен перегрев и ослабление контакта
• Не рекомендуется использовать в средах с высокой концентрацией масел, растворителей или агрессивной химией - материал корпуса не устойчив к таким воздействиям
• Не является коммутирующим элементом - нельзя применять для включения/выключения цепи

Примеры использования

• Подключение корпуса ЧПУ-станка к заземляющей шине в электрощите
• Заземление двигателя на конвейерной линии
• Фиксация защитного провода в распределительной коробке промышленного освещения
• Объединение нескольких PE-проводников в одной точке щита

Практические советы

• Перед установкой всегда проверяйте целостность изоляции провода - повреждённая жила снижает надёжность соединения
• При использовании многожильного провода применяйте наконечники типа “штырь” - они предотвращают выпадение жил
• Не затягивайте винт слишком сильно - это может повредить резьбу или деформировать контактную пластину
• Для обслуживания щита: отключите питание, затем проверьте плотность затяжки всех клемм PT 1.5/S-PE - особенно после первых 100 часов работы оборудования
• Артикул 3208139 - это часть серии PT от Phoenix Contact; другие клеммы этой серии имеют аналогичную конструкцию, что упрощает замену и комплектацию
