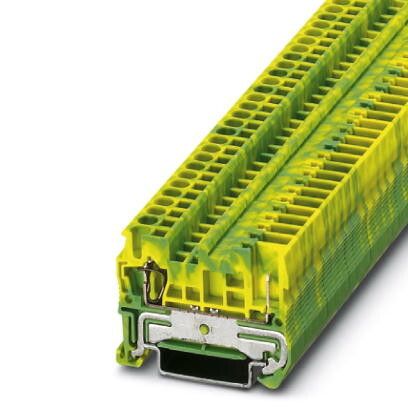

Заземляющий клеммный модуль с пружинными зажимами ST 2,5/ 1P-PE | 3040025 Phoenix Contact

Клеммный модуль заземления с пружинными зажимами ST 2,5/ 1P-PE от Phoenix Contact предназначен для надёжного соединения проводников с системой заземления. Артикул 3040025 обеспечивает быстрый и безопасный монтаж без инструментов, что делает его удобным решением для распределительных щитов и промышленной автоматизации.

Назначение и область применения

Этот клеммный модуль используется для подключения защитных проводников (PE) к шине заземления. Он применяется в электрических щитах, на станках, конвейерах, системах управления и других объектах, где требуется надёжное и постоянное заземление. Подходит для установки на DIN-рейку в помещениях с умеренной влажностью.

Технические характеристики

• Тип зажима: пружинный (безвинтовой)
• Сечение провода: до 2,5 мм2
• Количество полюсов: 1 (однополюсный)
• Цвет: жёлто-зелёный (стандарт для PE-проводников)
• Материал контакта: медный сплав с никелевым покрытием
• Рабочее напряжение: до 500 В переменного тока
• Рабочий ток: до 24 А (при температуре +40 C)
• Степень защиты: IP20 (защита от прикосновений и крупных предметов)
• Установка: на DIN-рейку 35 мм
• Габариты: компактная форма, занимает минимальное место в щите

Совместимость и монтаж

Клеммный модуль ST 2,5/ 1P-PE совместим с любыми стандартными DIN-рейками шириной 35 мм. Для подключения достаточно зачистить изоляцию с провода на 8–10 мм, вставить его в зажим и нажать на рычаг фиксации - провод зажимается пружиной без инструментов. Отключение происходит аналогично: поднимите рычаг и вытяните провод. Убедитесь, что провод не имеет повреждённой жилы - это снижает контактное давление.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и EN 61534-1. Жёлто-зелёная окраска соответствует ГОСТ Р 50462, что позволяет легко идентифицировать заземляющие проводники. Материалы устойчивы к перегреву и не поддерживают горение.

Преимущества

• Быстрая установка - не требует отвертки или гаечного ключа
• Надёжный контакт благодаря пружинному механизму, который не ослабевает со временем
• Защита от случайного выпадения провода даже при вибрациях
• Легко проверить состояние соединения визуально через контрольное окно
• Подходит для многократного подключения и отключения без потери качества контакта

Ограничения применения

• Не предназначена для проводов сечением более 2,5 мм2 - возможен плохой контакт или выход из строя
• Не рекомендуется использовать во взрывоопасных средах (не имеет взрывозащиты)
• Не подходит для открытых площадок или помещений с высокой влажностью - степень защиты IP20 не предохраняет от воды и пыли
• Не следует применять для силовых цепей выше 24 А - риск перегрева

Примеры использования

• Подключение корпусов оборудования к шине заземления в панелях ЧПУ
• Фиксация защитного провода в распределительном щите торгового центра
• Объединение нескольких заземляющих проводов перед переходом на главную шину
• Монтаж в автоматических линиях с частыми изменениями конфигурации

Практические советы

• Перед монтажом всегда зачищайте провод до металлического блеска - оксиды снижают проводимость
• Не используйте многожильные провода без наконечника - они могут деформироваться и плохо фиксироваться
• Проверьте плотность зажима: после вставки провода слегка потяните его - он не должен выскакивать
• При групповой установке нескольких модулей оставляйте минимум 5 мм между ними для доступа и теплоотвода
• Артикул 3040025 - оптимальный выбор для малогабаритных щитов, где важна экономия места
