Клемма заземляющая пружинная OptiClip CXG-4-TRIPLET-PE-I-(0,2-4)-PEN | 331829 КЭАЗ

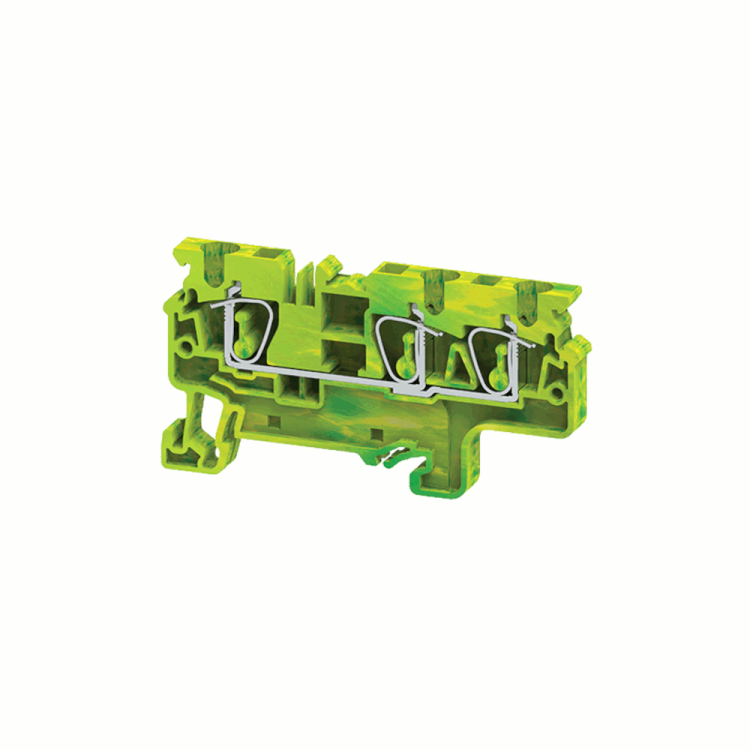

Клемма заземляющая пружинная 3 контакта 4 кв.мм OptiClip CXG-4-TRIPLET-PE-I-(0,2-4)-PEN КЭАЗ - компактное устройство для быстрого и надежного заземления нескольких проводников на одной точке через пружинный зажим. Подходит для установки на DIN-рейку в силовых и автоматизированных шкафах.

Назначение и область применения

Клемма используется для создания единой точки заземления (PE) в электрических распределительных шкафах. Применяется там, где требуется подключить несколько медных проводников к системе защиты - например, в щитах управления, станках, конвейерах, системах АСУ ТП. Обеспечивает безопасное замыкание тока утечки на корпус оборудования.

Технические характеристики

• Поперечное сечение провода: 0,2–4 мм2 - позволяет подключать тонкие жилы (например, от датчиков) и стандартные провода 1,5–2,5 мм2;
• Количество контактов: 3 - три входа для отдельных проводников, один общий выход на шину;
• Тип зажима: пружинный - безвинтовой, исключает необходимость затяжки гаечными ключами;
• Монтаж: на DIN-рейку или G-рейку - совместим со стандартными рейками шириной 35 мм;
• Цвет: желто-зеленый - соответствует требованиям IEC 60445 для обозначения защитного заземления;
• Класс воспламеняемости V0 - материал самозатухающий, не распространяет пламя;
• Расположение подключения: сбоку - удобно для прокладки проводов в плотном шкафе;
• Одноуровневая конструкция - не требует дополнительной высоты на рейке.

Совместимость и монтаж

Клемма OptiClip CXG-4-TRIPLET-PE-I-(0,2-4)-PEN КЭАЗ фиксируется на DIN-рейке стандартной формы. Для подключения: зафиксируйте проводник в зажиме, нажав рычаг - он автоматически зажмет жилу. После этого можно подсоединить следующий провод в соседний контакт. Все три входа имеют общий внутренний контакт - они работают как единая шина. Убедитесь, что изоляция срезана точно до метки - не более 8 мм, чтобы избежать повреждения пружины.

Безопасность и стандарты

Изделие соответствует требованиям EN 60947-7-1 для коммутирующих устройств на рейку. Цветовая маркировка и класс горючести V0 обеспечивают соответствие нормам безопасности для промышленных объектов. Материалы сертифицированы на применение в условиях повышенной влажности и температурных колебаний.

Преимущества

• Быстрая установка - не нужны инструменты, достаточно рук;
• Стабильный контакт - пружина сохраняет давление даже при вибрациях;
• Защита от перепутывания - три отдельных канала предотвращают случайное соединение фазных проводов с PE;
• Высокая плотность монтажа - занимает мало места на рейке, идеально для компактных шкафов.

Ограничения применения

• Не предназначен для многожильных проводов с оплеткой - необходимо использовать наконечники;
• Поддерживается только медный провод - алюминий и сплавы запрещены;
• Максимальное сечение - 4 мм2; провода больше 4 мм2 нельзя подключать без переходника;
• Не рассчитана на постоянную нагрузку выше 100 A - применяется только для защитного заземления, а не для рабочего тока.

Примеры использования

• Подключение заземления трех датчиков на одном участке конвейера;
• Объединение защитных проводов от частотных преобразователей в одном шкафу САУ;
• Формирование общей шины PE в распределительном щите после счетчика;
• Замена старых болтовых зажимов на современные безинструментальные решения в модернизируемых цехах.

Практические советы

• Перед монтажом проверьте сечение каждого провода - если близко к максимуму (3,5–4 мм2), используйте только одножильные жилы;
• Не допускайте попадания изоляции в зажим - она снижает надежность контакта;
• При необходимости подключения большего числа проводов - используйте несколько таких клемм последовательно;
• Проверяйте контакт после монтажа легким усилием на выдергивание - провод не должен свободно перемещаться;
• Клемма OptiClip CXG-4-TRIPLET-PE-I-(0,2-4)-PEN КЭАЗ совместима с другими изделиями серии OptiClip - можно собирать комплексные системы заземления.
