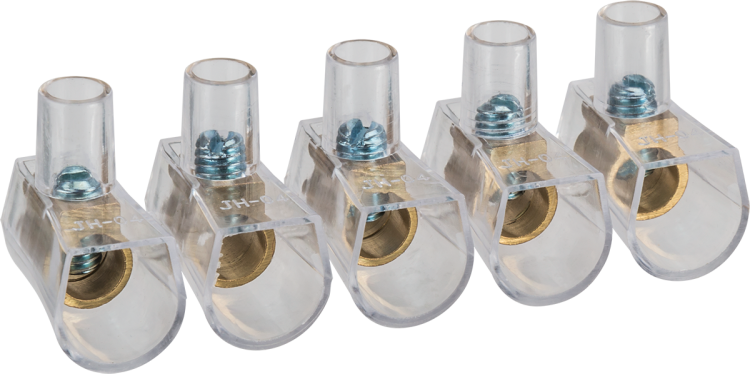

Зажим 61 067 NTB-UPC-S5-6-CL |61067 |Navigator 20277

Зажим клеммник концевой изолированный 6 мм² NTB-UPC-S5-6-CL — это компактный, защищённый и надёжный элемент для однократного соединения проводников в распределительных щитах и устройствах управления. Бренд Navigator предлагает эту модель как часть серии NTB-UPC, предназначенную для работы в условиях повышенной нагрузки и широкого температурного диапазона.

Назначение и область применения

Зажим клеммник концевой изолированный 6 мм² NTB-UPC-S5-6-CL используется для создания прочного и долговечного электрического соединения между медными и алюминиевыми проводами. Подходит для монтажа в силовых цепях переменного и постоянного тока с напряжением до 400 В. Применяется в автоматических системах, пультах управления, распределительных шкафах, станках и конвейерах, где требуется быстрый и безопасный доступ к проводам.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 400 В
• Сечение проводника: 6 мм² (диапазон совместимости: 1–16 мм²)
• Количество полюсов: 5
• Количество зажимов на полюс: 1
• Тип соединения: винтовое
• Расположение присоединения: боковое
• Ширина одной ячейки: 6 мм
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от воды и пыли)
• Диапазон рабочих температур: от –40 °C до +85 °C
• Материал корпуса: термопласт (поликарбонат)
• Контакты: латунь с содержанием меди ≥55%
• Винты: оцинкованная сталь
• Прозрачный корпус: да — позволяет визуально контролировать состояние провода и затяжку
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Зажим клеммник концевой изолированный 6 мм² NTB-UPC-S5-6-CL устанавливается непосредственно на DIN-рейку без дополнительных креплений. Монтаж выполняется путём вставки в рейку до характерного щелчка. Для подключения провода необходимо оголить жилу на 8–10 мм, вставить её в зажим и закрутить винт до упора — контроль затяжки возможен благодаря прозрачному корпусу. Устройство совместимо с однопроволочными и многопроволочными проводами, но для алюминиевых жил рекомендуется использовать специальные контактные пасты.

Безопасность и стандарты

Зажим клеммник концевой изолированный 6 мм² NTB-UPC-S5-6-CL соответствует требованиям ГОСТ 31195.1 и ГОСТ Р 31195.2.1, что гарантирует соответствие российским нормам безопасности для электроустановок. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изоляции и расположению входов сбоку. Прозрачная крышка снижает риск перегрева за счёт возможности визуального контроля.

Преимущества

• Универсальная совместимость с проводами от 1 до 16 мм² — один типоразмер покрывает большинство задач
• Прозрачный корпус обеспечивает контроль качества соединения без вскрытия
• Высокая термостойкость материала корпуса — выдерживает экстремальные температуры
• Латунные контакты с высоким содержанием меди обеспечивают низкое переходное сопротивление
• Пятиполюсная конструкция экономит место в щите — заменяет пять отдельных клеммников

Ограничения применения

Не применяется в условиях воздействия воды, паров, масла или агрессивных сред — степень защиты IP20 не предусматривает герметичность. Не предназначен для многократного подключения/отключения — рассчитан на однократное соединение. Не следует использовать для проводов сечением меньше 1 мм² — существует риск плохого контакта. Нельзя применять в цепях с напряжением выше 400 В — превышение может вызвать пробой изоляции.

Примеры использования

• Подключение выходных кабелей от частотного преобразователя к двигателю
• Разводка фазных и нулевых проводов в распределительном щите станка
• Объединение нескольких датчиков в одну группу перед подачей на PLC
• Соединение алюминиевой шины с медным проводом в осветительной сети
• Фиксация проводов в системах аварийного отключения

Практические советы

• Перед монтажом проверьте, чтобы провод был полностью вставлен в зажим — недостаточная глубина увеличивает риск нагрева
• При работе с алюминием используйте антиоксидантную смазку — предотвращает окисление и потерю контакта
• Не перетягивайте винты — это повреждает латунные контакты и может привести к трещинам
• При сборке щита располагайте несколько таких клеммников рядом — удобнее обслуживать и маркировать
• Артикулы 61067 и 20277 — это одно изделие; различаются только по партиям поставки, но не по характеристикам
