Клеммная колодка винтовая 4 UT синяя| scr-ut-4-b | EKF

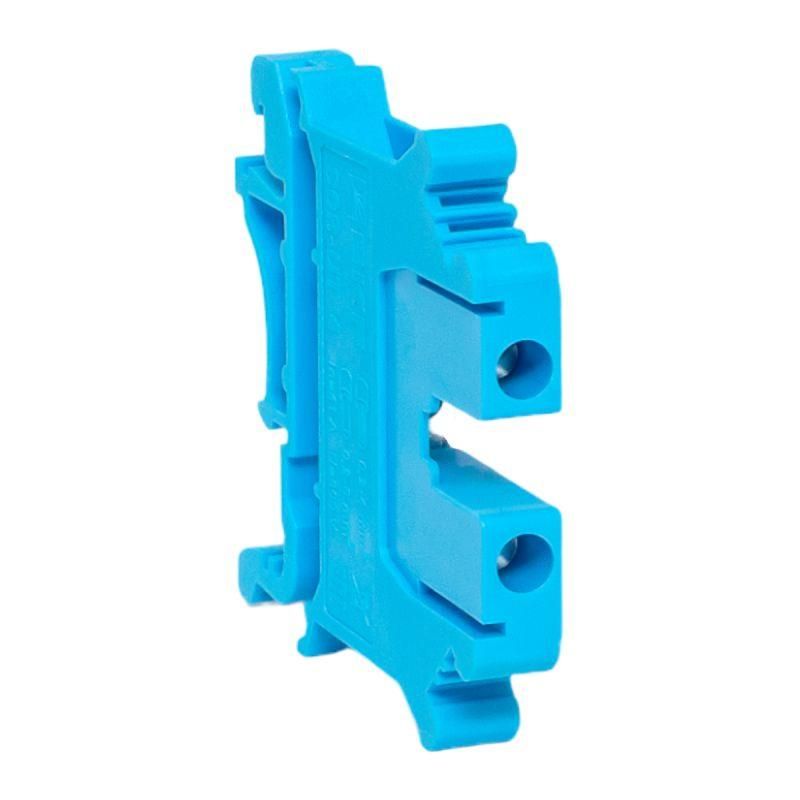

Клеммная колодка винтовая 4 UT синяя от EKF - компактное устройство для надежного винтового соединения двух проводов сечением до 4 мм2. Устанавливается на DIN-рейку и применяется в распределительных щитах, автоматике и промышленном оборудовании. Артикул scr-ut-4-b соответствует серии UT, известной прочностью и долговечностью.

Назначение и область применения

Клеммная колодка винтовая 4 UT синяя предназначена для создания разветвлений и соединений в электрических цепях постоянного и переменного тока. Подходит для использования в силовых и слаботочных системах: автоматических выключателях, реле, контроллерах, станках, конвейерах и других устройствах с DIN-монтажом. Напряжение до 800 В и частота 50 Гц позволяют применять её в промышленных сетях и бытовых щитах повышенной мощности.

Технические характеристики

• Тип соединения: винтовое - зажим провода осуществляется за счет затяжки винта
• Сечение провода: до 4 мм2 - подходит для медных и алюминиевых жил
• Количество контактов: 2 - один вход, один выход
• Номинальный ток: 41 А - обеспечивает работу при высоких нагрузках
• Номинальное напряжение: 800 В - безопасно для сетей до 690 В AC и выше
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартными шинами
• Количество уровней: 1 - однорядная конструкция
• Материал корпуса: полиамид PA - термостойкий, самозагасающий, не трескается при температурных перепадах
• Ширина: 6 мм - компактный размер, позволяет плотно укладывать несколько колодок
• Цвет: синий - визуальное отличие от других типов клемм, упрощает идентификацию

Совместимость и монтаж

Клеммная колодка винтовая 4 UT синяя легко фиксируется на любой стандартной DIN-рейке шириной 35 мм. Для установки достаточно защелкнуть ее на рейку до характерного щелчка. Монтаж не требует специальных инструментов - достаточно отвертки для затяжки винта. Луженая латунная часть контакта обеспечивает хорошую проводимость и устойчивость к окислению. Перед подключением рекомендуется зачистить провод на 8–10 мм и проверить надежность зажима после затяжки.

Безопасность и стандарты

Изоляционный корпус выполнен из пожаробезопасного полиамида, соответствующего требованиям UL94 V-0. Конструкция рассчитана на работу в условиях повышенной влажности и температур от -25C до +120C. Применение в цепях до 800 В соответствует нормам IEC 60947-7-1. Отсутствие открытых токоведущих элементов снижает риск поражения током при работе с щитом.

Преимущества

• Высокая нагрузочная способность - 41 А при 800 В, что выше среднего для аналогичных моделей
• Луженый контакт - предотвращает окисление, продлевает срок службы соединения
• Устойчивый к механическим повреждениям корпус из полиамида - не хрупкий, не деформируется при сборке
• Возможность подключения нескольких проводов - можно запихивать два провода одного сечения в один зажим (при условии соблюдения площади сечения)
• Яркая синяя окраска - упрощает визуальную диагностику и группировку цепей

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - требуется опрессовка или использование кабельных наконечников
• Запрещено использовать в цепях с напряжением свыше 800 В - риск пробоя изоляции
• Не подходит для частых демонтажей - винты со временем изнашиваются, особенно при использовании алюминиевых проводов
• Ограниченная ширина (6 мм) - не позволяет размещать больше двух проводов в одном зажиме без риска перегрева

Примеры использования

• Разводка фазы между несколькими автоматами в квартирном щите
• Подключение датчиков и исполнительных механизмов в панели управления станком
• Объединение нулевых проводников перед проходным автоматом
• Создание ответвления для освещения в промышленном помещении
• Формирование группы заземления в распределительном пункте

Практические советы

• Перед затяжкой винта убедитесь, что провод полностью вошел в гнездо - недостаточно глубокая вставка вызывает нагрев
• Для алюминиевых проводов используйте наконечники - они предотвращают «ползучесть» металла и обеспечивают равномерное давление
• Не смешивайте медные и алюминиевые провода в одной клемме - возникнет электрохимическая коррозия
• При необходимости замены - отключите питание, так как клеммы находятся под напряжением даже при отключенном автомате
• Для экономии места в щите - комбинируйте эту модель с другими клеммами серии UT, сохраняя единый стиль и цветовое кодирование
