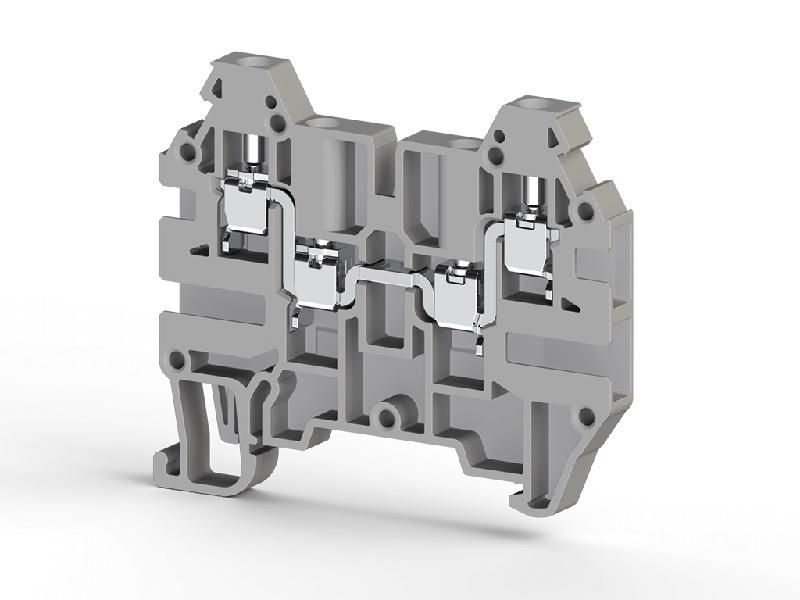

Клеммник AVK 2.5 CC KLEMSAN 324909

Клеммник 2.5 CC от Klemsan - надёжный соединитель для проводов сечением до 2,5 мм2, предназначенный для стационарной установки в распределительных щитах, пультах управления и других устройствах, где требуется прочное и долговечное электрическое соединение.

Назначение и область применения

Клеммник 2.5 CC используется для соединения одножильных и многожильных медных проводов сечением до 2,5 мм2. Применяется в электрощитах, автоматических системах управления, промышленном оборудовании, осветительных цепях и бытовых установках. Подходит для фиксированного монтажа, не предназначен для частой перестановки или мобильного использования.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2
• Тип контакта: винтовой зажим
• Материал корпуса: самозатухающий полиамид (UL94 V-0)
• Материал токоведущих элементов: медь, покрытая оловом
• Рабочее напряжение: до 600 В переменного тока
• Номинальный ток: 24 А при 600 В
• Степень защиты IP20
• Цвет корпуса: белый

Совместимость и монтаж

Клеммник 2.5 CC устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть его в паз рейки - фиксация механическая, без дополнительных креплений. Провод вставляется в гнездо до упора и зажимается винтом отверткой. Убедитесь, что изоляция снята на 8–10 мм, чтобы обеспечить надёжный контакт. Не используйте инструменты с острыми кромками - можно повредить внутренние контакты.

Безопасность и стандарты

Клеммник 2.5 CC соответствует требованиям безопасности IEC/EN 60947-7-1 и имеет сертификацию UL94 V-0 по горючести материала корпуса. Защита IP20 предотвращает случайный доступ к токоведущим частям пальцами, но не защищает от попадания воды или пыли - не применяйте во влажных или запылённых средах без дополнительной защиты.

Преимущества

• Устойчивый к нагреву материал корпуса снижает риск возгорания при длительной нагрузке
• Оловянное покрытие контактов замедляет окисление, продлевая срок службы соединения
• Чётко выделенные метки на корпусе позволяют легко определить вход и выход
• Компактная форма позволяет плотно размещать несколько клеммников в ограниченном пространстве щита

Ограничения применения

• Не подходит для проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта
• Запрещено использовать в условиях повышенной влажности, на улице или в помещениях с постоянным воздействием брызг и пара
• Не рекомендован для многожильных проводов без наконечника - жилы могут деформироваться при затяжке
• Не предназначен для частого демонтажа - повторное использование после нескольких разборок снижает надёжность зажима

Примеры использования

• Подключение силовых кабелей к автоматическим выключателям в распределительном щите
• Соединение проводов датчиков и исполнительных механизмов в пультах управления станков
• Разводка цепей освещения в офисных и промышленных помещениях
• Формирование групповых соединений в системах аварийного питания

Практические советы

• Перед монтажом проверьте, что провод не имеет повреждений изоляции - даже малые трещины могут вызвать пробой
• Используйте отвёртку с плоским наконечником подходящего размера - слишком крупный или мелкий инструмент может сломать винт
• При подключении многожильного провода лучше применить наконечник типа “штырь” - так контакт будет надёжнее
• После монтажа потяните за каждый провод - он не должен выскальзывать из клеммы
• При сборке щита оставляйте минимум 10 мм свободного места между клеммниками - это упростит обслуживание и диагностику
