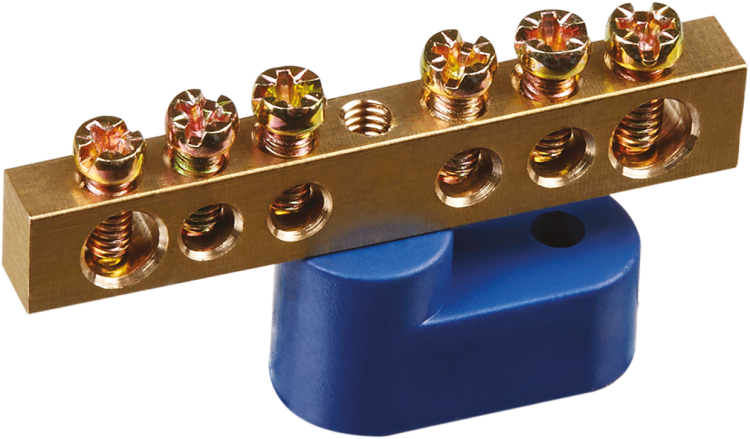

Шина нулевая на одном угловом изоляторе 6х9-6 Navigator 71164 17300

Шина нулевая на одном угловом изоляторе 6х9-6 NBB-M69-6C1/B от бренда Navigator - это надёжное решение для сборки нулевых и защитных проводников в распределительных щитах. Латунная шина с винтовыми зажимами обеспечивает прочное и долговечное соединение, а изолированный угловой крепление позволяет компактно разместить её в ограниченном пространстве.

Назначение и область применения

Шина нулевая 6х9-6 NBB-M69-6C1/B используется для объединения нулевых рабочих (N) и нулевых защитных (PE) проводников в электрощитах. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах с напряжением до 400 В. Часто применяется в щитах управления, автоматических выключателях, УЗО и других модульных системах.

Технические характеристики

• Номинальный ток: 100 А - способна выдерживать нагрузку до 100 ампер без перегрева
• Количество контактов: 6 - можно подключить до шести проводников
• Способ подключения: винтовой - фиксация провода гайкой с плоской шайбой
• Материал контактной части: латунь - высокая проводимость и устойчивость к окислению
• Изолятор: негорючий пластик - защищает от случайного замыкания и повышает безопасность
• Напряжение: 220 В (рабочее), допускается до 400 В - совместима с однофазными и трёхфазными сетями
• Цвет корпуса: синий - стандартизированная цветовая маркировка для нулевых шин
• Диапазон сечений: 4–9 мм2 - подходят провода от 4 до 9 квадратных миллиметров
• Гарантия: 12 месяцев

Совместимость и монтаж

Шина нулевая 6х9-6 NBB-M69-6C1/B крепится на один угловой изолятор через центральное отверстие с помощью винта. Монтаж выполняется на DIN-рейку или жестко закреплённую поверхность внутри щита. Для правильной установки важно:

• Не затягивать винты слишком сильно - это может повредить латунные контакты
• Убедиться, что сечение провода соответствует диапазону 4–9 мм2
• Использовать только одножильные или многожильные провода с опрессованной наконечником
• Расстояние между соседними шинами - минимум 5 мм для предотвращения теплового воздействия

Безопасность и стандарты

Шина выполнена в соответствии с требованиями безопасности для электрощитового оборудования. Защита контактов реализована через изолирующий корпус, исключающий доступ к токоведущим частям при установленной шине. Материалы сертифицированы на соответствие нормам пожаробезопасности (негорючий пластик). Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки.

Преимущества

• Высокая надёжность соединений благодаря латунным контактам и качественным винтам из электротехнической бронзы
• Компактная форма на одном угловом изоляторе экономит место в щите
• Чёткая цветовая маркировка (синий) упрощает идентификацию нулевой шины среди других элементов
• Защита контактов снижает риск поражения током и короткого замыкания
• Подходит для постоянной работы при температуре от -25C до +70C

Ограничения применения

• Не предназначен для подключения проводов сечением менее 4 мм2 или более 9 мм2 - возможен перегрев или плохой контакт
• Не рекомендуется использовать вне закрытых щитов - открытое расположение увеличивает риск повреждения
• Не подходит для переменного тока выше 400 В - максимальное напряжение указано в спецификации
• Не рассчитана на частые демонтажи - многократное откручивание винтов может ослабить контакт

Примеры использования

• Объединение нулевых проводов от нескольких автоматических выключателей в квартирном щите
• Сборка PE-проводника от всех металлических корпусов оборудования в промышленном щите
• Подключение нуля в щитах управления насосами, вентиляцией, конвейерами
• Использование в качестве распределительной шины в этажных щитах многоэтажных домов

Практические советы

• Перед монтажом проверьте, чтобы все провода были обрезаны ровно и не имели оголённых участков за пределами зажима
• При подключении многожильных проводов используйте наконечники НШВИ - это повысит надёжность контакта
• После установки протяните винты контрольным моментом - не требуются усилия больше, чем рукой
• При использовании в условиях повышенной влажности (например, в подвале) дополнительно проверяйте состояние контактов каждые 6–12 месяцев
• Эта шина - часть серии NBB от Navigator; другие модели этой серии имеют аналогичные характеристики, но другое количество контактов - выбирайте по числу нужных подключений
