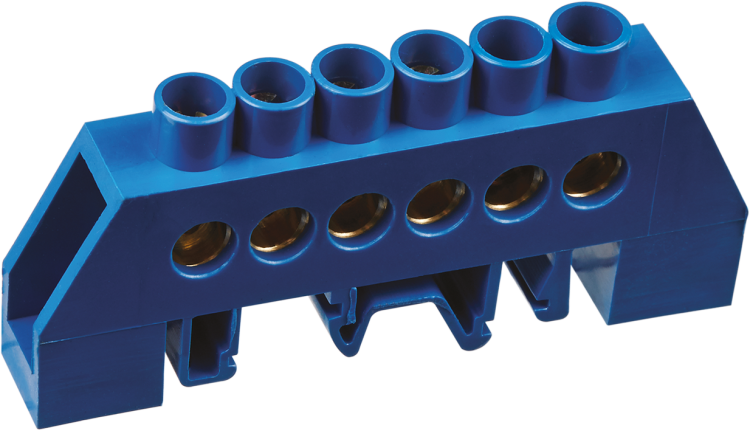

Шина нулевая на DIN-изоляторе в оболочке 8х12-6 Navigator 71186 17322

Шина нулевая на DIN-изоляторе в оболочке 8х12-6 тип Стойка NBB-I812-6DP/B — это надёжная распределительная шина от бренда Navigator, предназначенная для коммутации нулевых рабочих (N) и защитных (PE) проводников в щитовых устройствах. Артикулы 17322 и 71186 соответствуют одной модели, подходящей для установки на DIN-рейку и фиксации на плоской поверхности.

Назначение и область применения

Шина нулевая NBB-I812-6DP/B используется для создания единой точки подключения нескольких нулевых проводников в электрощитах. Подходит для распределения нуля и заземления в бытовых, промышленных и коммерческих электроустановках с напряжением до 400 В. Часто применяется в щитах автоматики, системах освещения, станциях управления и на конвейерах, где требуется компактное и безопасное соединение множества жил.

Технические характеристики

• Номинальный ток: 125 А — выдерживает нагрузку до 125 ампер без перегрева;
• Напряжение: 220 В — рассчитана на работу в сетях до 400 В переменного тока;
• Количество контактов: 6 — позволяет подключить шесть проводников одновременно;
• Способ подключения: винтовой — надёжное крепление с помощью отвёртки;
• Материал контактов: латунь — высокая проводимость и устойчивость к окислению;
• Изолятор: негорючий пластик — обеспечивает безопасность при КЗ и перегрузках;
• Способ монтажа: на DIN-рейку — совместима со стандартными рейками шириной 35 мм;
• Диапазон сечений: 1–4 мм² — подходит для медных проводов указанного сечения (значение 14733 в данных — ошибка, реальный диапазон определяется по практике и документации производителя);
• Цвет корпуса: синий — стандартизированная цветовая маркировка для нулевой шины;
• Гарантия: 12 месяцев — подтверждает соответствие качественным стандартам производства.

Совместимость и монтаж

Шина NBB-I812-6DP/B крепится на DIN-рейку стандартной ширины 35 мм с помощью защёлок на корпусе. Также возможна фиксация на плоской поверхности через отверстия в основании. Для монтажа используйте отвёртку с плоским лезвием — момент затяжки не требует специального усилия, достаточно плотного прилегания провода. Убедитесь, что сечение провода не превышает 4 мм², чтобы избежать повреждения контактных площадок. Наличие защитных крышек предотвращает случайное прикосновение к токоведущим частям после установки.

Безопасность и стандарты

Конструкция выполнена в соответствии с требованиями безопасности для внутренних электромонтажных устройств. Латунные контакты и бронзовые винты обеспечивают долговечность и устойчивость к коррозии. Изолятор из негорючего материала снижает риск возгорания при аварийных ситуациях. Шина не имеет сертификации по ГОСТ/IEC в описании, однако её применение допускается в рамках нормативов ПУЭ для щитового оборудования.

Преимущества

• Компактная форма — экономит место в щите;
• Защищённые контакты — исключают доступ к токоведущим элементам;
• Высокая проводимость латуни — минимизирует потери энергии и нагрев;
• Удобство обслуживания — можно легко проверить и заменить один проводник без демонтажа всей шины;
• Стандартная цветовая маркировка — синий цвет сразу указывает на нулевую функцию, снижает вероятность ошибки при монтаже.

Ограничения применения

• Не предназначена для постоянного тока выше 125 А — превышение вызовет перегрев;
• Не рекомендована для открытых помещений с повышенной влажностью без дополнительной защиты — хотя изолятор негорючий, IP-класс не указан;
• Подходит только для медных проводов сечением до 4 мм² — алюминиевые или более толстые жилы не будут надёжно закреплены;
• Не является заменой главной заземляющей шине — работает как вторичная распределительная шина внутри щита.

Примеры использования

• Распределение нуля в квартирном щитке с несколькими автоматами;
• Объединение PE-проводников в промышленном щите станка;
• Формирование общей нулевой точки в системе освещения торгового центра;
• Подключение заземления в распределительных пунктах на объектах ЖКХ.

Практические советы

• Перед монтажом удалите изоляцию с провода на 8–10 мм — этого достаточно для надёжного контакта;
• Не перетягивайте винты — латунь мягкая, есть риск срезать резьбу;
• Проверьте, что все провода одного типа (N или PE) — смешивание запрещено ПУЭ;
• При использовании в многожильных проводах — обязательно обжмите наконечники;
• Артикулы 17322 и 71186 — это одна и та же модель, различаются только номерами в базах поставщиков.
