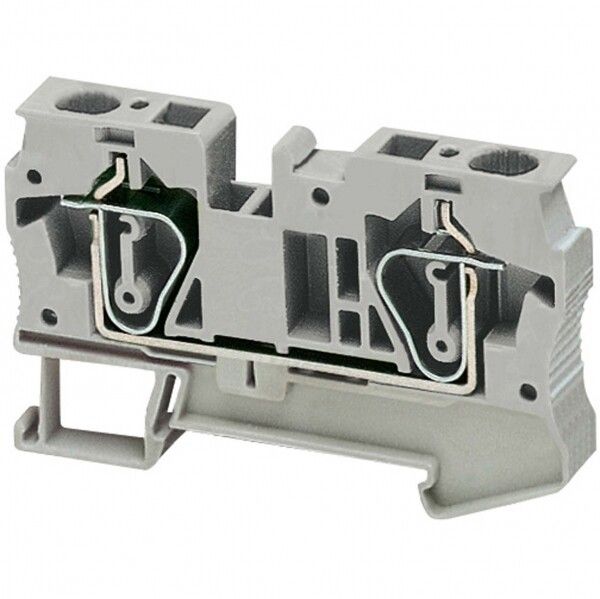

Клеммник пружинный проходной SchE 6 мм², 41 А, 800 В Schneider Electric NSYTRR62

Клеммник пружинный проходной 6 мм2 2 точки подключения серый от Schneider Electric (арт. nsytrr62) предназначен для надёжного соединения проводов в распределительных щитах и оборудовании, работающем в условиях вибраций и перепадов температур. Его конструкция обеспечивает устойчивый контакт даже при механических воздействиях.

Назначение и область применения

Этот проходной клеммник используется для последовательного соединения двух участков цепи - входной и выходной жилы находятся внутри одного модуля. Подходит для установки в силовые и управляющие цепях переменного тока. Применяется в промышленном оборудовании: станках, конвейерах, системах автоматизации, где важна отказоустойчивость соединений. Особенно эффективен там, где есть постоянные вибрации или риск случайного ослабления контакта.

Технические характеристики

• Количество контактов: 2 (вход и выход)
• Тип зажима: пружинный - без инструментов, просто вставляете провод
• Сечение провода: от 0,5 до 10 мм2 - поддерживает медные одножильные и многожильные провода
• Номинальный ток: 41 А
• Номинальное напряжение: 800 В AC
• Рабочий температурный диапазон: от –40 C до +130 C
• Шаг подключения: 8,2 мм - совместим с DIN-рейкой стандарта EN 60715
• Высота монтажа: 43,5 мм
• Материал корпуса: термопласт с классом горючести V0 - самозатухающий, не распространяет пламя
• Цвет: серый
• Род тока: переменный (AC)
• Взрывозащищённость: да - соответствует требованиям для взрывоопасных сред
• Установка замыкающей пластины: да - позволяет соединить несколько клеммников в одну цепь

Совместимость и монтаж

Клеммник крепится на DIN-рейку шириной 35 мм. Монтаж происходит защёлкиванием - достаточно плотно прижать устройство к рейке до характерного щелчка. Для подключения провода: откройте зажим кнопкой, введите провод до упора, отпустите кнопку. Контакт формируется автоматически. Устройство можно комбинировать с другими клеммниками Linergy TR через замыкающую пластину - она в комплекте не идёт, но продается отдельно.

Безопасность и стандарты

• Класс горючести V0 - материал не поддерживает горение
• Взрывозащищённость - допущен к применению в зонах с потенциальной опасностью возгорания от искр
• Работает при температурах до +130 C - выдерживает нагрев от соседних элементов
• Соответствует международным нормам IEC 60947-7-1

Преимущества

• Пружинный зажим исключает необходимость затяжки винтов - снижает время монтажа и риск человеческой ошибки
• Фиксированная конструкция не loosens под вибрацией - идеально для транспорта, станков, насосов
• Поддержка широкого диапазона сечений - один тип клеммы покрывает большинство бытовых и промышленных задач
• Замыкающая пластина позволяет легко создавать многоступенчатые цепочки без внешней изоляции
• Высокая термостойкость - сохраняет целостность даже при локальных перегревах

Ограничения применения

• Не предназначена для постоянного подключения алюминиевых проводов - возможен оксидный слой, нарушающий контакт
• Не рекомендовано использовать в цепях постоянного тока выше 600 В - указано только для переменного тока
• При использовании в условиях частых температурных скачков (например, на улице без защиты) требуется дополнительная герметизация
• Максимальное сечение - 10 мм2; провода больше требуют другого типа клеммника

Примеры использования

• Соединение входного и выходного кабеля в автоматическом выключателе
• Объединение нескольких датчиков в одной цепи управления
• Разводка питания на конвейерной ленте с высокими вибрациями
• Интерфейсы в промышленных контроллерах, где нужна быстрая замена или диагностика

Практические советы

• Проверьте сечение провода перед вставкой - слишком толстый провод повредит механизм, слишком тонкий может плохо зажаться
• Для многожильных проводов используйте наконечники - они увеличивают срок службы контакта
• При сборке цепочек с замыкающими пластинами следите, чтобы все клеммники были правильно защёлкнуты - плохой контакт вызовет перегрев
• При работе в холоде (+10 C и ниже) согрейте провод руками - он станет более гибким и легче войдёт в зажим
• Артикул nsytrr62 - это именно модель с двумя точками подключения. Не путайте с одно- или трёхполюсными аналогами из серии Linergy TR
