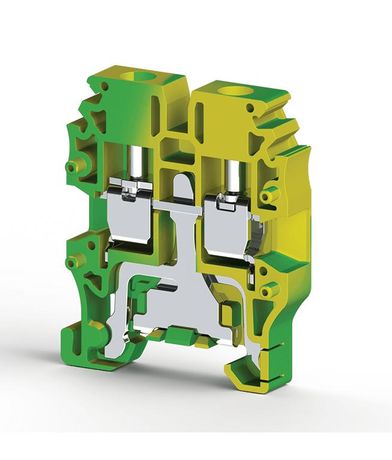

Клеммник винтовой мини 2.5кв.мм (земля) MVK 2.5T Klemsan 334420

Клеммник винтовой мини 2.5 кв.мм (земля) от Klemsan - компактный соединитель для надёжного заземления проводов сечением до 2,5 мм2. Подходит для распределительных щитов, автоматических выключателей и других устройств, где требуется фиксация защитного провода.

Назначение и область применения

Этот клеммник предназначен исключительно для подключения защитного заземляющего провода (PE). Он используется там, где важно обеспечить безопасную передачу тока утечки в землю - например, в бытовых и промышленных электрощитах, на корпусах оборудования, в системах УЗО и АВ. Максимальная площадь сечения провода - 2,5 мм2, что соответствует стандартным требованиям для групповых цепей освещения и розеток.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2
• Тип крепления: винтовой зажим
• Цвет изоляции: жёлто-зелёный (соответствует стандарту PE)
• Материал контакта: медный сплав с никелевым покрытием
• Материал корпуса: самозатухающий полиамид (UL94 V-0)
• Рабочее напряжение: до 690 В переменного тока
• Температурный диапазон: от –40 C до +85 C

Совместимость и монтаж

Клеммник совместим с одножильными и многожильными проводами, зачищенными на длину 6–8 мм. Для установки используйте стандартный шлицевой отвертку. Клеммник монтируется на DIN-рейку шириной 35 мм - он имеет специальный защёлкивающий механизм. Не требует дополнительной фиксации. Обязательно проверьте плотность затяжки винта: недостаточно затянутый контакт вызывает нагрев, перетянутый - повреждает провод.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и ГОСТ Р 50030.5.5. Цветовая маркировка жёлто-зелёная выполнена в соответствии с международным стандартом для заземляющих проводников. Материал корпуса устойчив к возгоранию и не распространяет пламя.

Преимущества

• Удобная форма для плотной укладки в ограниченном пространстве щита
• Жёлто-зелёный цвет сразу указывает на функциональное назначение - снижает риск ошибки при обслуживании
• Стандартный шаг винта позволяет использовать обычную отвертку без специнструмента
• Высокая механическая прочность корпуса при малом весе

Ограничения применения

• Не предназначается для подключения силовых проводов выше 2,5 мм2 - возможен перегрев и выход из строя
• Не рекомендован для постоянной вибрационной нагрузки без дополнительной фиксации
• Не следует использовать в условиях повышенной химической агрессии (например, в помещениях с частыми выбросами кислотных паров)
• Не подходит для многожильных проводов без опрессовки наконечника - существует риск расслоения жил

Примеры использования

• Подключение заземляющего провода к шине PE в квартирном щите
• Фиксация защитного провода от автомата защиты к металлическому корпусу электрошкафа
• Соединение заземления в распределительной коробке станка или насоса
• Объединение нескольких заземляющих проводов в одном месте перед переходом на главную шину

Практические советы

• Перед монтажом всегда зачищайте провод до голого металла - оксидная плёнка снижает надёжность контакта
• Если используете многожильный провод - обязательно запрессуйте его наконечником типа НШВИ
• Проверяйте затяжку винта через 1–2 месяца после установки - особенно в новых установках, где происходит первичная “усадка” провода
• Для удобства сборки щита можно комбинировать несколько таких клеммников в ряд - они легко стыкуются друг с другом
• Артикул 334420 от Klemsan - один из самых распространённых решений для заземления в России; заменяем аналогами только при наличии точного соответствия по габаритам и материалу контакта
