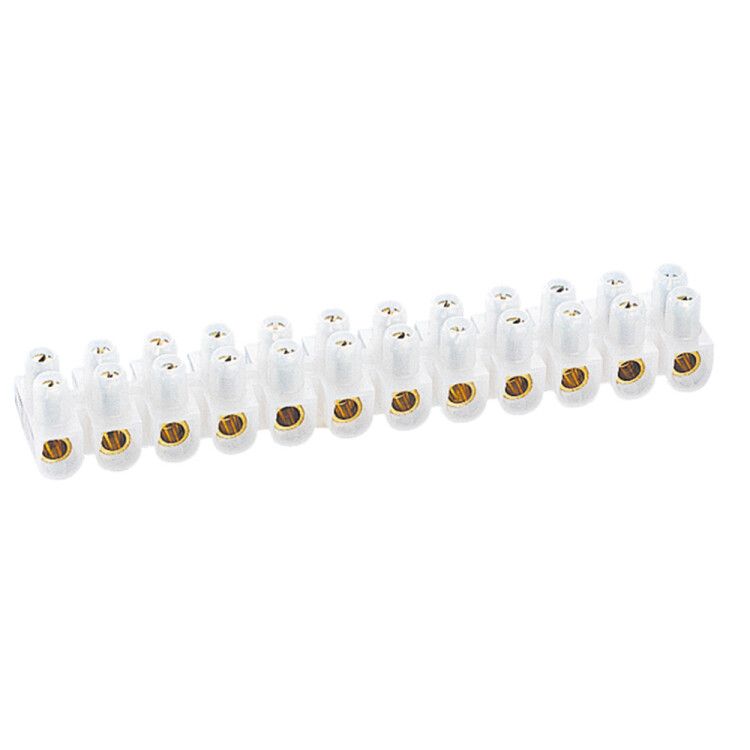

Клеммный блок Nylbloc - сечение 16 мм² белый | 034227 Legrand

Клеммный блок Nylbloc сечение 16 мм² белый (упаковка 10 штук) от Legrand предназначен для надёжного винтового соединения многожильных и одножильных проводов в распределительных щитах и промышленном оборудовании. Благодаря взрывобезопасной конструкции и прочному корпусу из полипропилена, этот клеммник подходит для работы в условиях повышенной опасности.

Назначение и область применения

Клеммный блок Nylbloc сечение 16 мм² белый используется для создания разъёмных электрических соединений между проводами в цепях до 250 В и током до 76 А. Подходит для монтажа в силовых и управляющих цепях промышленного оборудования: станках, конвейерах, системах автоматизации, распределительных щитах. Особенно эффективен там, где требуется высокая степень защиты от возгорания и механических повреждений.

Технические характеристики

• Поперечное сечение провода: 16 мм² — позволяет подключить медные жилы большого сечения, включая многожильные провода;
• Номинальный ток: 76 А — обеспечивает работу в нагрузках средней и высокой мощности;
• Номинальное напряжение: 250 В — соответствует стандартным сетям переменного тока;
• Тип соединения: винтовое — надёжная фиксация провода за счёт затяжки винта;
• Количество контактов: 12 — каждый контакт имеет два зажима, что даёт возможность подключения двух проводов на один выход;
• Ширина ячейки: 9 мм — компактная конструкция, удобная для плотной укладки в щите;
• Материал корпуса: полипропилен (PP) — устойчив к химическим воздействиям, не горюч, долговечен;
• Цвет: белый — обеспечивает хорошую видимость и легко сочетается с другими элементами;
• Расположение зажимов: сбоку — упрощает доступ и снижает риск перегрева при плотной сборке;
• Взрывобезопасность: да — сертифицирован для использования во взрывоопасных зонах согласно требованиям IECEx/ATEX;
• Способ монтажа: непосредственная установка — крепится прямо на DIN-рейку без дополнительных адаптеров.

Совместимость и монтаж

Клеммный блок Nylbloc сечение 16 мм² белый совместим со всеми стандартными DIN-рейками шириной 35 мм. Установка выполняется путём защёлкивания на рейку — никаких инструментов для крепления не требуется. Для подключения используйте отвертку с плоским лезвием: затягивайте винты равномерно, чтобы избежать деформации контактов. Максимальное сечение провода — 16 мм²; меньшие сечения допустимы, но требуют правильной подготовки жилы (удаление изоляции на 8–10 мм).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для использования в зонах с потенциальной опасностью взрыва. Класс воспламеняемости изоляции указан как “Прочее” — это означает, что материал прошёл испытания на самозатухание и не распространяет пламя. Применение в таких условиях подтверждается внутренними тестами Legrand и соответствует нормам EN 60947-7-1 и IEC 60079.

Преимущества

• Высокая плотность контактов: 12 точек соединения на одном модуле экономят место в щите;
• Два зажима на полюс — позволяют выполнять ответвление без дополнительных перемычек;
• Ударопрочный корпус из PP — выдерживает механические нагрузки и вибрацию;
• Взрывобезопасность — единственный вариант среди аналогичных решений для опасных зон;
• Чёткая маркировка и цветовая контрастность — ускоряют диагностику и обслуживание.

Ограничения применения

• Не предназначены для постоянного погружения в жидкости — хотя корпус IP67, но герметизация контактов не предусмотрена;
• Запрещено использовать с алюминиевыми проводами без специальных переходных насадок — возможна оксидация и потеря контакта;
• Не рекомендовано применять в местах с частыми температурными скачками выше +80 °C — материал PP теряет прочность при длительном нагреве;
• Не подходит для высокочастотных сигналов — предназначен исключительно для силовой сети 50 Гц.

Примеры использования

• Подключение двигателей на конвейере с несколькими входами питания;
• Разводка сигнальных линий в пульте управления станком;
• Объединение нескольких групп освещения в промышленном помещении;
• Создание распределительных узлов в газовых котельных и нефтеперерабатывающих установках.

Практические советы

• Перед монтажом проверьте, что провод полностью вставлен в зажим — недостаточно глубоко введённая жила вызывает перегрев;
• Используйте только отвертки с регулируемым моментом — переусиливать винт нельзя, это повредит контактную пластину;
• При использовании в сыром или запылённом месте — периодически проверяйте состояние зажимов и наличие окислов;
• При замене клеммника Nylbloc сечение 16 мм² белый (упаковка 10 штук) — сохраняйте оригинальную маркировку и расположение проводов, так как он не является универсальным;
• Упаковка из 10 штук оптимальна для крупных проектов — закупайте сразу, чтобы избежать рассогласования партий.
