Шина "N" нулевая на DIN-рейку в корпусе-2х7групп | 143228 КЭАЗ

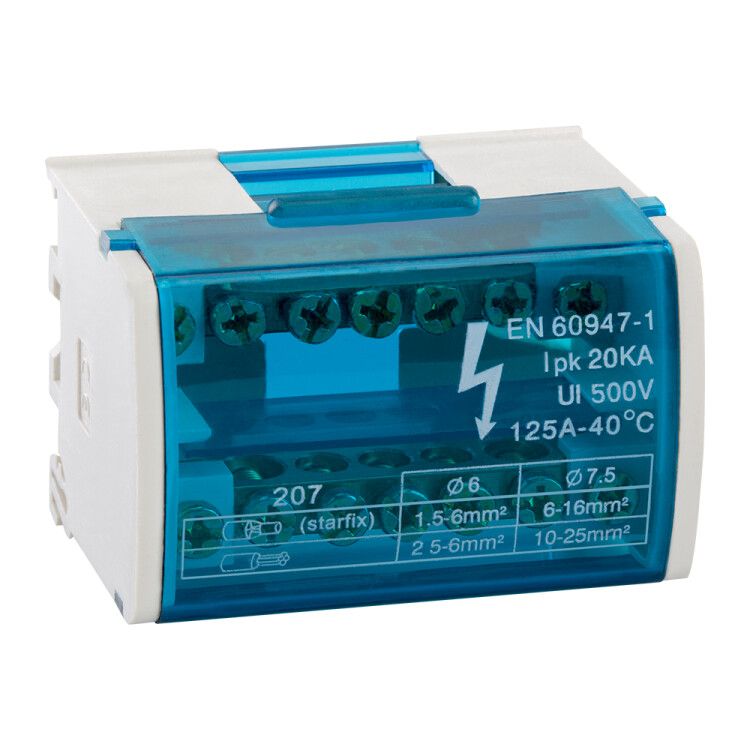

Шина нулевая на DIN-рейку в корпусе 2х7 групп от КЭАЗ (артикул 143228) предназначена для надёжного и компактного распределения нулевых проводников в электрощитах. Эта модель сочетает два изолированных модуля по семь контактов каждый, что упрощает организацию рабочего и защитного нуля в одном корпусе.

Назначение и область применения

Шина нулевая на DIN-рейку в корпусе 2х7 групп используется для соединения нулевых рабочих (N) и нулевых защитных (PE) проводников в распределительных щитах. Применяется в системах переменного и постоянного тока с напряжением до 400 В. Подходит для установки в жилых, коммерческих и промышленных объектах — например, в этажных щитах, щитах автоматизации, станционных пультах управления.

Технические характеристики

• Количество полюсов: 2 (две отдельные шины в одном корпусе)
• Номинальный ток: 100 А — способна выдерживать длительную нагрузку без перегрева
• Наличие N-шины: да — каждая из двух шин выполнена как нулевая шина
• Число контактных отверстий на одну шину: 7 — всего 14 точек подключения
• Тип крепления: на DIN-рейку 35 мм
• Номинальное напряжение: до 400 В
• Стандарт: ГОСТ Р 50827 (МЭК 670) — соответствует требованиям безопасности и испытаний для устройств сборки

Совместимость и монтаж

Шина нулевая на DIN-рейку в корпусе 2х7 groups совместима с любыми стандартными DIN-рейками шириной 35 мм. Устанавливается защёлкиванием — без инструментов. Для подключения используются винтовые зажимы с отверстиями Ø 5–6 мм — подходят для медных проводников сечением до 25 мм². Максимальная плотность подключений — 7 проводов на шину. Оба модуля внутри корпуса гальванически развязаны, поэтому можно использовать одну шину для N, другую — для PE.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50827 (МЭК 670), что гарантирует безопасность при работе под напряжением, устойчивость к тепловому воздействию и механическую прочность. Корпус выполнен из самозатухающего термопластика, предотвращающего распространение пламени. Все металлические части покрыты антикоррозийным слоем.

Преимущества

• Два независимых модуля позволяют разделять рабочий и защитный ноль без дополнительной перемычки
• Компактный корпус экономит место в щите — вместо двух отдельных шин одна единица
• Высокая плотность подключений — 14 точек в минимальном пространстве
• Легкий монтаж и демонтаж благодаря защёлкам на DIN-рейке
• Произведён на КЭАЗ — проверенный производитель с сертифицированным качеством

Ограничения применения

• Не предназначен для работы при напряжении выше 400 В — риск пробоя изоляции
• Не рассчитана на частые отключения под нагрузкой — не является коммутирующим элементом
• Запрещено использование в условиях повышенной вибрации без фиксации корпуса дополнительно
• Подключение алюминиевых проводов требует переходных наконечников — прямое соединение не рекомендуется

Примеры использования

• Этажный распределительный щит многоквартирного дома — подключение нулей от квартирных автоматов
• Щит управления насосной станцией — разделение N и PE для защиты оборудования
• Промышленный щит с частотниками — организация нулевого провода для контрольных цепей
• Аксессуар для щита с большим количеством входящих кабелей — замена скруток и болтовых соединений

Практические советы

• Перед монтажом проверьте, чтобы все провода имели одинаковое сечение — оптимально 1,5–25 мм²
• Затягивайте винты усилием 0,5–0,7 Н·м — переусилие повредит резьбу, недостаточное — вызовет нагрев
• Если требуется соединить больше 7 проводов на одну шину — используйте перемычку между двумя шинами
• Обязательно пометьте каждую шину: “N” и “PE” — снижает риск ошибок при обслуживании
• При использовании в сыром помещении — выбирайте модели с IP-защитой; данная шина не имеет указанной степени защиты — не устанавливайте вне закрытых щитов
