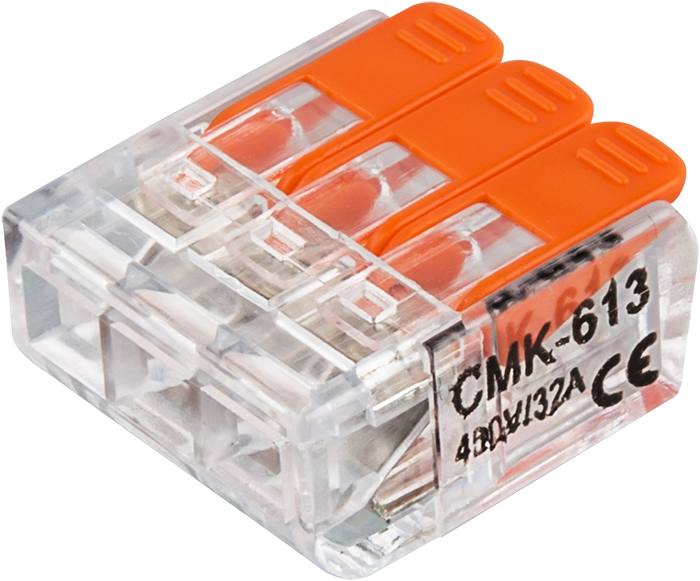

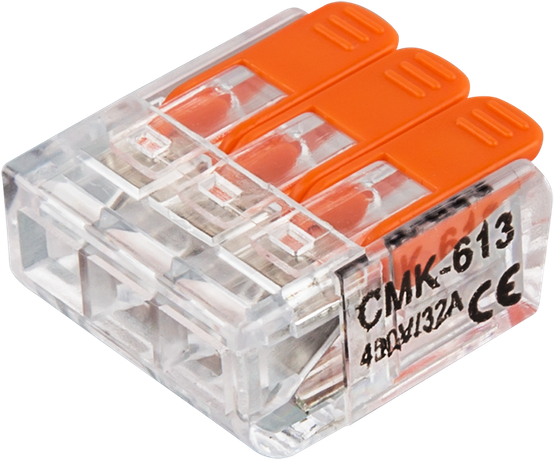

Клемма монтажная 61 683 NTC-R1-3-50 (уп.50шт) Navigator 61683 21106

Клемма монтажная 61 683 NTC-R1-3-50 (50 штук в упаковке) от бренда Navigator - это надёжное устройство для многоразового соединения медных проводников в распределительных коробках, пультах управления и силовых цепях. Удобный рычаг, компактный размер и высокая термостойкость делают её популярным решением среди монтажников и инженеров.

Назначение и область применения

Клемма монтажная 61 683 NTC-R1-3-50 предназначена для создания временных или постоянных соединений между медными одножильными и многожильными проводниками. Подходит для использования в электрических цепях переменного тока с частотой 50–60 Гц. Часто применяется в системах автоматизации, на пультах управления, в щитах распределения, при подключении датчиков, двигателей и других устройств с низкой и средней мощностью.

Технические характеристики

• Количество зажимов: 3
• Диапазон сечения провода: 0,2 – 2,4 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Рабочий температурный диапазон: от -30 C до +110 C
• Материал корпуса: поликарбонат - устойчив к ударным нагрузкам и перегреву
• Цвет: оранжевый - обеспечивает визуальное отличие от других элементов
• Способ монтажа: на кабель (закрепление через фиксирующие выступы на DIN-рейке или поверхности)
• Управление: рычаг для легкого зажима и освобождения проводов

Совместимость и монтаж

Клемма 61 683 NTC-R1-3-50 совместима с любыми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения: опустите рычаг, вставьте подготовленный провод (без изоляции на конце, длина зачищенного участка - 6–8 мм), затем поднимите рычаг до характерного щелчка. Проверьте прочность соединения лёгким потягиванием. Клемма поддерживает многократное отсоединение без потери контактной способности.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования низкого напряжения. Номинальное напряжение 400 В и ток 32 А позволяют использовать клемму в соответствии с нормами IEC 60947-7-1. Поликарбонатовый корпус не поддерживает горение и не выделяет токсичных веществ при нагреве. Применение вне указанных пределов температуры (-30…+110 C) недопустимо - возможна деформация или потеря герметичности контактов.

Преимущества

• Рычаг обеспечивает точное и равномерное давление на провод - снижает риск повреждения жил
• Многоразовое использование - не требует замены после каждого демонтажа
• Высокая механическая прочность корпуса - выдерживает вибрацию и внешние воздействия
• Яркий оранжевый цвет упрощает визуальный контроль и диагностику в сложных сборках
• Зажимы рассчитаны на медные провода - исключает окисление и плохой контакт

Ограничения применения

• Не предназначен для алюминиевых или комбинированных проводников - возможен прогрев и выход из строя
• Не рекомендуется для применений с импульсными токами выше 32 А или частотой свыше 60 Гц
• Не следует использовать в условиях постоянного погружения в жидкости - хотя материал IP67, сама конструкция не имеет герметичной защиты
• Максимальное сечение 2,4 мм2 - нельзя подключать более толстые провода даже при усилии рычага

Примеры использования

• Подключение датчиков температуры NTC к контроллерам в промышленном оборудовании
• Разводка сигналов в пульте управления конвейерной лентой
• Объединение нескольких проводов в распределительной коробке станка
• Временные тестовые соединения при наладке электронных систем

Практические советы

• Перед установкой всегда зачищайте провода до одинаковой длины - это гарантирует равномерный контакт во всех трёх зажимах
• Не используйте инструменты для принудительного закрывания рычага - он работает только при естественном усилии
• При работе в условиях повышенной влажности проверяйте состояние контактов каждые 6 месяцев - даже качественный поликарбонат не защищает от конденсата внутри
• Упаковка содержит 50 штук - идеально для крупных проектов; храните в сухом месте, чтобы избежать запыления контактов
• Артикулы 61683 и 21106 - это одна и та же клемма. Обращайте внимание на наличие обоих номеров при заказе.
