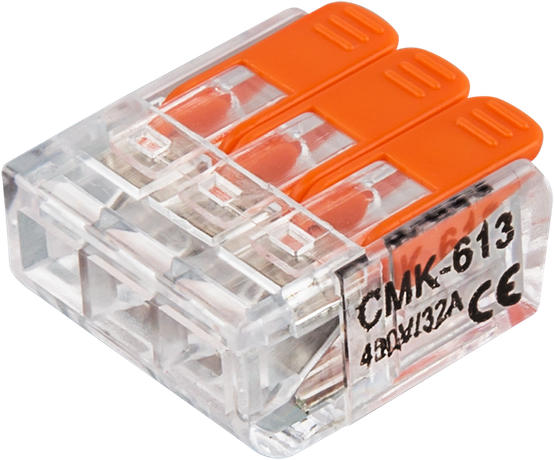

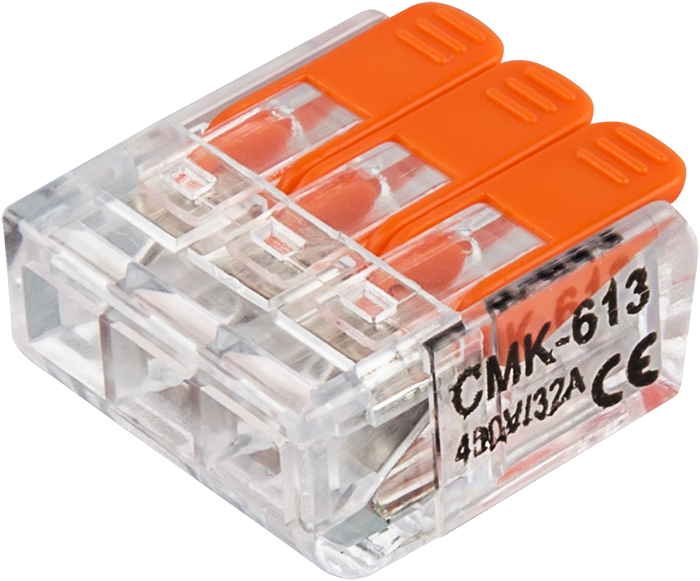

Клемма монтажная 61 686 NTC-R1-3-B5 (уп.5шт) Navigator 61686 21109

Клемма монтажная NTC-R1-3-B5 от бренда Navigator - это надёжное устройство для многоразового соединения медных проводников в электрических цепях. Упаковка содержит 5 штук, что удобно для запаса на объекте. Артикулы 21109 и 61686 соответствуют одной модели из серии NTC-R1.

Назначение и область применения

Клемма монтажная NTC-R1-3-B5 предназначена для создания временных или постоянных соединений между медными одножильными и многожильными проводниками. Подходит для использования в распределительных щитах, пультах управления, оборудовании автоматизации и других местах, где требуется частое подключение и отключение проводов. Применяется в системах с переменным током частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до этого значения без перегрева
• Номинальное напряжение: 400 В - рассчитана на работу в сетях до 400 В
• Количество зажимов: 3 - позволяет подключить три провода в одном корпусе
• Сечение проводника: 0,2–2,5 мм2 - совместима с тонкими и средними жилами, включая провода с наконечниками
• Рабочий температурный диапазон: от –30 C до +110 C - работает в холодных и нагретых условиях
• Материал корпуса: поликарбонат - прочный, самозатухающий пластик, устойчивый к механическим повреждениям и химическим воздействиям
• Цвет: оранжевый - обеспечивает визуальное отличие от других элементов
• Управление: рычаг - позволяет легко открывать и закрывать зажим без инструментов

Совместимость и монтаж

Клемма NTC-R1-3-B5 монтируется непосредственно на кабель - не требует установки на DIN-рейку. Подходит для проводов с наконечниками и без них. Для подключения: опустите провод в зажим, опустите рычаг - контакт фиксируется. Чтобы отсоединить - поднимите рычаг и вытяните провод. Монтаж возможен в ограниченном пространстве благодаря компактному размеру. Диаметр входного отверстия рассчитан на провода до 2,5 мм2; не используйте провода большего сечения - это повредит механизм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, применяемого в промышленной автоматике. Поликарбонатовый корпус обладает самозатухающими свойствами (UL94 V-0), снижая риск распространения пламени. Номинальное напряжение 400 В и ток 32 А позволяют использовать её в типичных промышленных сетях, однако не предназначен для высоковольтных или импульсных цепей.

Преимущества

• Рычажный механизм - быстрое и безопасное подключение без отвёрток
• Многоразовое использование - можно отсоединять и переустанавливать провода десятки раз без потери контакта
• Стабильный контакт - защищён от ослабления при вибрациях и перепадах температуры
• Чёткая цветовая маркировка - оранжевый корпус легко найти среди других клемм
• Удобная упаковка - 5 штук в коробке, экономично для командной работы

Ограничения применения

• Не применяется для алюминиевых проводов - материал зажима рассчитан исключительно на медь
• Не рекомендовано использование в помещениях с повышенной влажностью без защиты - не имеет IP-защиты
• Запрещено превышать максимальное сечение 2,5 мм2 - это вызывает повреждение внутреннего механизма
• Не предназначена для монтажа на DIN-рейку - требует фиксации другими способами (например, клеем, хомутами или в корпусе оборудования)
• Не используется в цепях постоянного тока выше 400 В - спецификация дана только для переменного тока 50/60 Гц

Примеры использования

• Подключение датчиков температуры на конвейере
• Объединение проводов от нескольких кнопочных станций в пульте управления
• Временные соединения при тестировании оборудования
• Разводка сигналов в распределительных коробках станков с ЧПУ
• Замена старых болтовых соединений на более надёжные и быстрые

Практические советы

• Перед подключением зачистите жилу на 6–8 мм - недостаточно зачищенная часть может плохо войти в зажим
• Проверьте, чтобы провод был полностью вставлен перед опусканием рычага - иначе контакт будет слабым
• Не затягивайте рычаг силой - он фиксируется автоматически при правильном положении провода
• При работе в условиях вибрации дополнительно зафиксируйте клемму на поверхности, чтобы предотвратить её смещение
• Храните в сухом месте - даже при хорошем корпусе длительное воздействие влаги снижает долговечность
• Для замены - просто поднимите рычаг и выньте провод. Новые клеммы NTC-R1-3-B5 легко заменят старые аналоги
