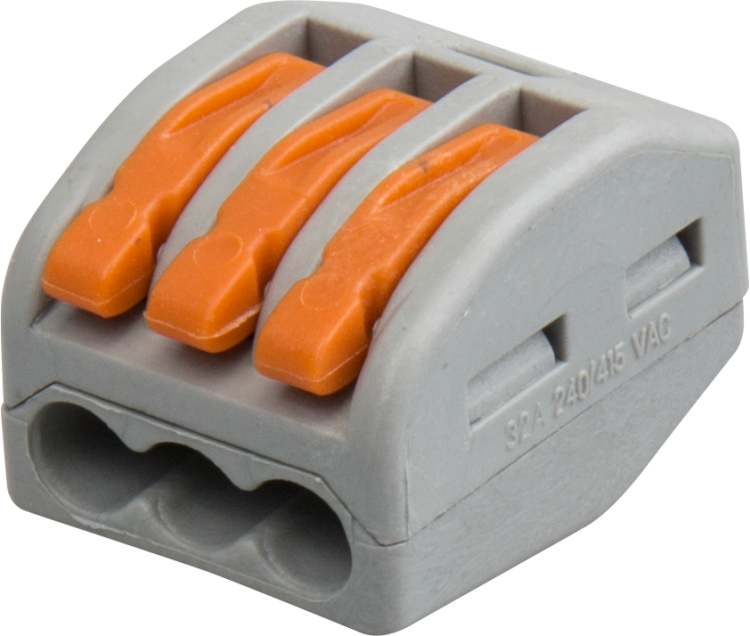

Клемма монтажная 71 787 NTC-R-3-r (уп.5шт) Navigator 71787 19451

Клеммы монтажные 71 787 NTC-R-3-r от бренда Navigator — это компактные, многоразовые соединители с пружинным зажимом и рычагом, подходящие для быстрой фиксации проводов в электрических цепях переменного тока. Упакованы по 5 штук, они идеально подходят для сборки распределительных щитов, управления оборудованием и ремонта проводки.

Назначение и область применения

Клеммы 71 787 NTC-R-3-r используются для надежного и многоразового соединения медных проводников в сетях переменного тока с частотой 50/60 Гц. Подходят для установки в распределительных щитах, на пультах управления, внутри оборудования и других местах, где требуется быстрая замена или обслуживание проводов. Применяются в системах автоматизации, на конвейерах, насосах, вентиляторах и другом промышленном оборудовании.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Поперечное сечение проводника: 0,08–2,5 мм²
• Тип присоединения: пружинный зажим с рычагом
• Количество клемм на полюс: 3
• Расположение входов: сбоку
• Материал корпуса: полиамид (термостойкий пластик)
• Рабочий температурный диапазон: от –30 °C до +110 °C
• Цвет: темно-серый
• Частота: 50/60 Гц

Совместимость и монтаж

Клеммы 71 787 NTC-R-3-r рассчитаны на монтаж на кабель — то есть устанавливаются прямо на зачищенный конец провода перед его вводом в устройство. Для подключения достаточно вставить проводник в зажим и опустить рычаг. Отсоединение происходит аналогично: поднять рычаг, извлечь провод. Подходят для одножильных и многожильных медных проводов. Не рекомендуются для алюминиевых или комбинированных жил. Диаметр зачищенного провода должен соответствовать указанному сечению — 0,08…2,5 мм². Недопустимо использование проводов с внешней изоляцией большего диаметра, чем позволяет зажим.

Безопасность и стандарты

Клеммы Navigator серии NTC-R соответствуют требованиям безопасности для электроустановок, работающих в условиях промышленной среды. Материал корпуса — самозатухающий полиамид, что обеспечивает устойчивость к возгоранию. Работают в широком температурном диапазоне, включая холодные условия (-30 °C). Напряжение 400 В позволяет использовать их в трехфазных сетях 380 В.

Преимущества

• Простота монтажа: пружинный зажим с рычагом исключает необходимость в отвертках
• Многоразовое использование: можно отсоединять и переподключать провода без повреждения контактов
• Удобная форма: расположение входов сбоку позволяет плотно укладывать клеммы в ограниченном пространстве
• Высокая механическая прочность: корпус из полиамида выдерживает вибрацию и удары
• Стандартная цветовая маркировка: темно-серый цвет легко отличается от других типов клемм

Ограничения применения

• Не предназначены для алюминиевых проводов — возможна оксидация и потеря контакта
• Запрещено применять с проводами сечением менее 0,08 мм² или более 2,5 мм² — риск перегрева или плохого контакта
• Не следует использовать в условиях постоянного воздействия открытого пламени или химически активных паров
• Не являются герметичными — не подходят для влажных или уличных условий без дополнительной защиты

Примеры использования

• Подключение двигателей к частотным преобразователям
• Фиксация проводов между термореле и нагревательными элементами
• Сборка распределительных коробок на производственных линиях
• Обслуживание системы освещения в холодных помещениях (склады, холодильники)
• Замена старых винтовых клемм на современные пружинные в существующих щитах

Практические советы

• Перед вставкой провода обязательно зачистите его на глубину, соответствующую длине зажима — обычно 8–10 мм
• Используйте только медные провода без олова или покрытия — они лучше работают с пружинными контактами
• Проверьте надежность соединения после монтажа легким потягиванием провода — он не должен выходить из зажима
• При групповой установке нескольких клемм 71 787 NTC-R-3-r соблюдайте минимальный шаг между ними — чтобы не затруднять доступ к рычагам
• Эти клеммы хорошо сочетаются с другими изделиями серии NTC-R от Navigator — используйте одинаковый тип для унификации сборки
