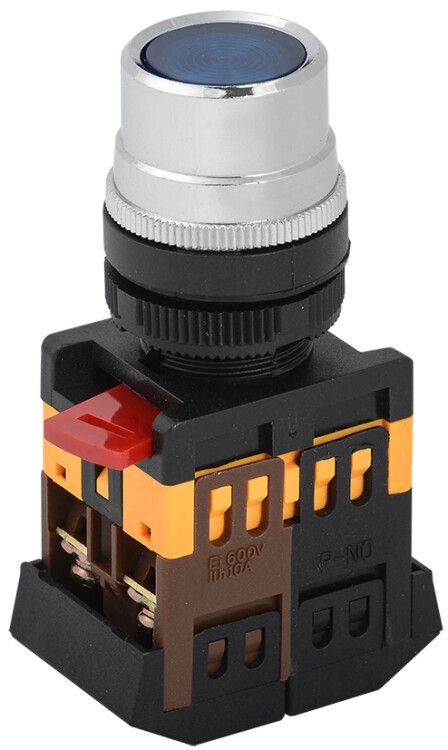

Кнопка синяя ABLF-22 1з+1р с подсветкой неон 240В - BBT10-ABLF-K07 IEK

Кнопка ABLF-22 d22мм 1з+1р 240В неон синяя от GENERICA - это механический коммутационный элемент с индикацией для управления электрическими цепями переменного тока. Подходит для установки на панели оборудования, где требуется визуальный контроль состояния и надежное включение/выключение. Артикул bbt10-ablf-k07 соответствует сериям IEK и GENERICA.

Назначение и область применения

Кнопка ABLF-22 d22мм 1з+1р 240В неон синяя используется для ручного управления магнитными пускателями, реле и другими устройствами автоматики в цепях переменного тока. Индикатор неоновой лампы показывает текущее состояние: когда кнопка нажата - лампа горит, что удобно для диагностики и безопасной работы. Применяется в пультах управления станков, конвейеров, систем вентиляции, насосных станциях и других промышленных объектах.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Номинальное напряжение: 230 В AC (переменный ток)
• Коммутируемый ток: 10 А
• Тип лампы: неоновая, синего цвета
• Контакты: 1 нормально замкнутый (1з), 1 нормально разомкнутый (1р)
• Механизм: без фиксации (возвратная пружина)
• Подключение: винтовые зажимы
• Степень защиты: IP40 (защита от предметов >1 мм, но не от воды)
• Способ монтажа: на лицевую панель
• Срок службы: 10 лет
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, в условиях повышенной влажности)
• Соответствие стандартам: ГОСТ 30011.1, ГОСТ 30011.5.1

Совместимость и монтаж

Кнопка ABLF-22 d22мм 1з+1р 240В неон синяя устанавливается в подготовленное отверстие диаметром 22 мм на передней панели шкафа или корпуса. Монтаж осуществляется за счет фиксирующего кольца, которое затягивается сзади. Для подключения используются винтовые клеммы - провода сечением до 2,5 мм2. Контактный модуль совместим с другими изделиями серии ABLF, позволяет менять головку без демонтажа всей системы. Цвет кнопки - синий, что соответствует стандартному обозначению “пуск” в промышленной практике.

Безопасность и стандарты

Кнопка соответствует требованиям ГОСТ 30011.1 и ГОСТ 30011.5.1, которые регламентируют безопасность и надежность аппаратов управления. Степень защиты IP40 предотвращает попадание твердых частиц размером более 1 мм, но не обеспечивает защиту от брызг или влаги - поэтому не применяется во влажных средах без дополнительной герметизации. Неоновый индикатор работает при напряжении 230 В и не требует внешнего источника питания.

Преимущества

• Четкая визуальная индикация - синяя неоновая лампа хорошо видна даже при ярком освещении
• Простая замена головки: можно поменять цвет или тип кнопки, не трогая контактную часть
• Высокая долговечность - срок службы 10 лет при нагрузках до 10 А
• Совместимость с популярными сериями IEK и GENERICA - легко найти аналоги и запчасти
• Устойчивость к колебаниям температуры благодаря исполнению УХЛ4

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пылевых или агрессивных сред - IP40 недостаточен для таких задач
• Не подходит для цепей постоянного тока - рассчитана исключительно на переменный ток 230 В
• Отсутствуют переключающие контакты - нельзя использовать как переключатель режимов, только как импульсную кнопку
• Неоновая лампа не светится при напряжении ниже 80–90 В - возможна слабая индикация при проседании сети

Примеры использования

• Пуск и остановка двигателя насоса через магнитный пускатель
• Аварийная остановка конвейера на производстве
• Управление освещением в цеху через реле времени
• Контрольный пункт в распределительном щите для проверки работоспособности цепи

Практические советы

• При монтаже убедитесь, что отверстие точно 22 мм - меньшее вызовет повреждение корпуса, большее - плохую фиксацию
• Не используйте кнопку в качестве основного выключателя - она не предназначена для частых отключений под нагрузкой выше 10 А
• Для защиты от брызг и пыли в нестандартных условиях установите сверху прозрачный кожух или пластиковую крышку
• Проверьте соответствие напряжения сети 230 В - применение при 110 В сделает неоновую лампу нефункциональной
• При сборке щита соблюдайте цветовую стандартизацию: синяя кнопка = пуск, красная = стоп - так снижаются риски ошибок оператора
