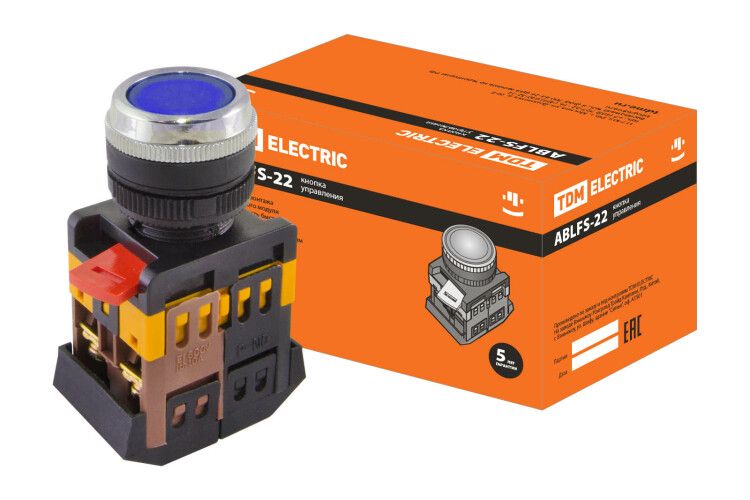

Кнопка ABLFS-22 синий d22мм неон/230В 1з+1р | SQ0704-0011 TDM

Кнопка ABLFS-22 от TDM ELECTRIC с артикулом sq0704-0011 - это кнопочный выключатель с индикацией для управления цепями в электрощитах и промышленном оборудовании. Устройство сочетает механический переключатель и неоновую лампу на 230 В, обеспечивая визуальную обратную связь при работе.

Назначение и область применения

Кнопка ABLFS-22 используется для ручного управления электрическими цепями: запуска, остановки или изменения режима работы оборудования. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и системах автоматизации. Интегрируется в системы, где важна наглядная индикация состояния - например, когда оператору нужно сразу видеть, активирован ли сигнал.

Технические характеристики

• Диаметр корпуса: 22 мм - стандартный размер для монтажа в панелях с отверстием такого же диаметра
• Тип индикации: неоновая лампа, питается от сети 230 В переменного тока
• Контакты: 1 нормально замкнутый (НО) + 1 нормально разомкнутый (НР) - позволяют управлять двумя цепями одновременно
• Цвет клавиши: синий - соответствует международным рекомендациям для команд “пуск” или “рабочий режим”
• Материал корпуса: прочный термостойкий пластик, устойчив к механическим воздействиям
• Зажимы для проводов: винтовые с тарельчатыми контактами - обеспечивают надёжное соединение даже при вибрациях

Совместимость и монтаж

Кнопка ABLFS-22 монтируется в панели через круглое отверстие диаметром 22 мм. Для фиксации используется резьбовое крепление с гайкой сзади. Подключение проводов осуществляется в клеммы с помощью отвёртки - достаточно зачистить изоляцию на 5–8 мм. Кабель сечением до 2,5 мм2 совместим. Напряжение питания индикаторной лампы - 230 В, поэтому устройство нельзя использовать в цепях постоянного тока или ниже 110 В.

Преимущества

• Универсальная комбинация контактов (НО+НР) позволяет применять одну кнопку вместо двух отдельных
• Неоновая индикация работает без внешнего источника питания - светится при наличии напряжения в цепи
• Съёмный светофильтр можно менять - удобно при модификации панелей или стандартизации цветовой схемы
• Высокая механическая долговечность - рассчитана на многократные срабатывания в условиях производства

Ограничения применения

• Не предназначена для взрывоопасных сред - отсутствует сертификация Ex
• Индикатор не работает при напряжении ниже 110 В - не подходит для цепей 24 В или 12 В
• Не имеет защиты от пыли и воды (IP-класс не указан) - требует установки внутри закрытых щитов
• Не рекомендуется для частого ручного управления более 10 раз в минуту - возможен быстрый износ механизма

Примеры использования

• Старт/стоп двигателя насоса в системе водоснабжения
• Активация аварийного останова на конвейере
• Переключение режима работы станка (ручной / автоматический)
• Индикация включения цепи освещения в распределительном щите

Практические советы

• При сборке щита проверьте, что отверстие точно 22 мм - меньшее вызовет повреждение корпуса, большее - плохую фиксацию
• Используйте съёмный синий светофильтр как базовый вариант; при необходимости замените на другой цвет (например, красный для “стоп”) - доступны аналогичные фильтры от TDM ELECTRIC
• Не затягивайте винты слишком сильно - это может треснуть пластиковую клемму
• Для цепей с высокой нагрузкой используйте кнопку только как управляющее устройство - силовые токи должны проходить через контакторы или реле
• Проверяйте целостность неоновой лампы перед вводом в эксплуатацию - она может перегореть при скачках напряжения
