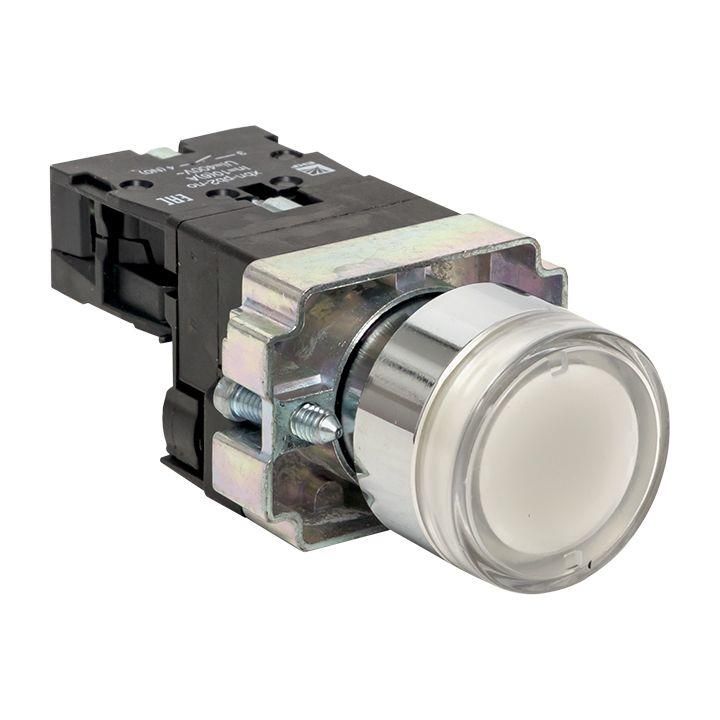

Кнопка BA21 с подстветкой 230В белая NO PROxima | xb2-bw21-230 EKF

Кнопка нажимная EKF PROxima BA21 с подсветкой 230 В - компактный коммутационный аппарат с индикацией состояния, предназначен для управления оборудованием и контроля цепей в промышленных системах. Модель с фиксацией и без фиксации обеспечивает гибкую работу в цепях переменного тока, а белая плоская линза с металлическим кольцом повышает долговечность и удобство эксплуатации.

Назначение и область применения

Кнопка нажимная EKF PROxima BA21 используется для ручного управления технологическими процессами: запуск, остановка, сброс, переключение режимов. Подсветка позволяет легко определить состояние кнопки в условиях слабого освещения. Применяется в постах управления, распределительных щитах, АВР, станциях управления электродвигателями, конвейерах и другом промышленном оборудовании.

Технические характеристики

• Напряжение питания подсветки: 230 В переменного тока
• Количество управляющих элементов: 1
• Контакты: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Переключающие контакты: отсутствуют
• Тип фиксации: возможна установка как с фиксацией, так и без фиксации (выбор зависит от способа монтажа)
• Степень защиты: IP40 - защита от предметов более 1 мм, но не от воды
• Габариты: 22×22×5 мм
• Форма линзы: круглая
• Цвет: белый
• Материал переднего кольца: металл
• Тип толкателя: цилиндрический
• Подсветка: светодиодная

Совместимость и монтаж

Кнопка нажимная BA21 устанавливается в отверстие диаметром 22 мм. Для монтажа требуется предварительно просверленное отверстие в панели. Переднее металлическое кольцо плотно фиксирует корпус в панели, обеспечивая надежную посадку. Подключение осуществляется через клеммы, расположенные сзади. Учитывайте, что подсветка требует подачи напряжения 230 В - её необходимо подключать параллельно нагрузке или отдельному источником питания. Не допускается использование в средах с брызгами воды, пылевыми потоками высокой интенсивности или агрессивными химикатами из-за низкой степени защиты IP40.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления электрооборудования в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Работает в температурном диапазоне, указанном производителем для серий PROxima. Не имеет взрывозащиты и не предназначено для применений во взрывоопасных зонах.

Преимущества

• Универсальность: один управляющий элемент сочетает НО и НЗ контакты - достаточно одной кнопки для создания базовой схемы управления
• Чёткая индикация: светодиодная подсветка ярко выделяет активное состояние даже при плохом освещении
• Прочная конструкция: металлическое кольцо защищает от механических повреждений и деформаций при многократных нажатиях
• Компактность: малые габариты позволяют размещать несколько кнопок на ограниченной площади
• Гибкость монтажа: возможность установки как с фиксацией, так и без - адаптируется под задачи управления

Ограничения применения

• Не подходит для внешней установки - степень защиты IP40 не защищает от влаги и пыли
• Подсветка работает только при наличии напряжения 230 В - нельзя использовать с 24 В без замены модуля
• Отсутствие переключающего контакта ограничивает возможности для сложных схем (например, трёхпозиционных переключений)
• Не рекомендовано для мест с высокой вибрацией без дополнительной фиксации

Примеры использования

• Пуск и остановка насоса: НО контакт включает двигатель, НЗ - отключает
• Аварийная остановка: кнопка с фиксацией остаётся в нажатом состоянии до ручного сброса
• Индикация работы оборудования: подсветка горит при включенном состоянии, даже если кнопка не нажата
• Щит управления станком: три кнопки BA21 - “пуск”, “стоп”, “сброс” - с разными цветами и типами фиксации

Практические советы

• Выбирая между фиксацией и без фиксации - используйте фиксацию для аварийных остановок, без фиксации - для временных команд (например, “медленный ход”)
• При монтаже в металлические панели проверьте, чтобы отверстие было точно 22 мм - меньшее вызовет трудности, большее - снижает герметичность
• Подсветка потребляет минимальный ток, но её провода лучше прокладывать отдельно от силовых - это исключит помехи
• Для увеличения срока службы избегайте длительного удерживания кнопки в нажатом положении - особенно при использовании с фиксацией
• BA21 совместима со всеми стандартными креплениями EKF PROxima - можно менять линзы и толкатели в рамках серии
