Кнопка BA61 синяя NO IP65 PROxima | xb2-ba61-65 EKF

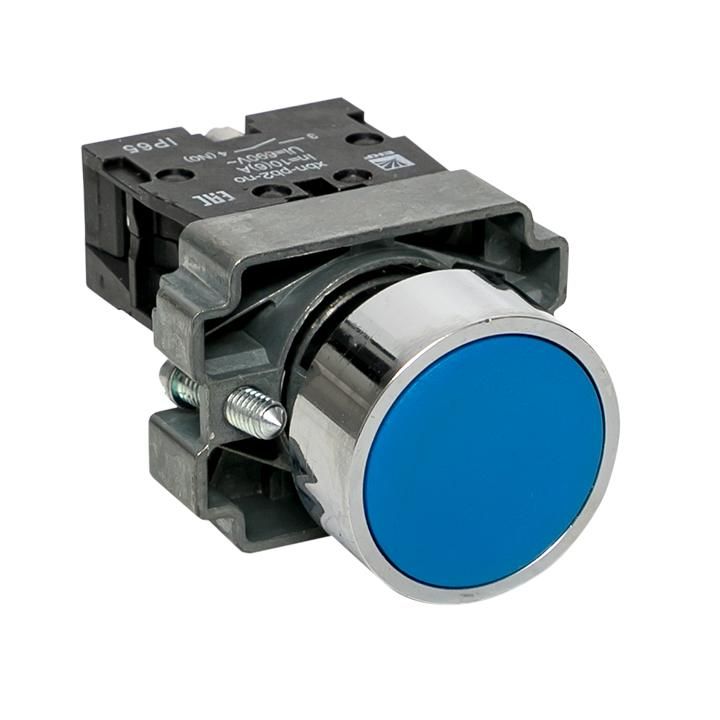

Кнопка EKF PROxima BA61 синяя нормально открытая IP65 — компактный элемент управления для включения и отключения оборудования в условиях запыленной или влажной среды. Подходит для установки в панели, посты управления и распределительные щиты.

Назначение и область применения

Кнопка EKF PROxima BA61 используется для ручного управления электрическими цепями: включение, остановка, сброс или сигнал тревоги. Применяется в системах автоматизации на производствах, в станках, конвейерах, насосных станциях, вентиляционных установках и других объектах, где требуется надёжная кнопочная коммутация.

Технические характеристики

• Тип контакта: нормально открытый (НО) — замыкает цепь только при нажатии
• Количество контактных групп: одна
• Номинальное напряжение: 230 В переменного тока
• Максимальное рабочее напряжение: до 660 В переменного тока, до 400 В постоянного тока
• Степень защиты: IP65 — полностью защищена от пыли и струй воды из любого направления
• Форма корпуса: плоская круглая линза с хромированным передним кольцом
• Тип толкателя: цилиндрический, с самовозвратом — после нажатия возвращается в исходное положение
• Габариты: 22×5×5 мм — компактный размер для плотной компоновки
• Частота сети: 50–60 Гц

Совместимость и монтаж

Кнопка EKF PROxima BA61 устанавливается в стандартные отверстия диаметром 22 мм, характерные для панелей управления и кнопочных постов. Крепление осуществляется через фиксирующую гайку с тыльной стороны. Для подключения используются клеммы, расположенные внутри корпуса — провода сечением до 2,5 мм². Учитывайте глубину корпуса (5 мм) при проектировании монтажного места — он не выступает за поверхность панели.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам управления в соответствии с ГОСТ Р МЭК 60947-5-1. Серия PROxima сертифицирована для работы в промышленных условиях и имеет допуск на применение в электроустановках до 1000 В.

Преимущества

• Высокая степень защиты IP65 позволяет использовать кнопку в сырых, пыльных и агрессивных средах
• Самовозвратный механизм обеспечивает точное управление без необходимости удерживать кнопку
• Хромированное кольцо повышает контрастность и удобство визуального определения активной кнопки
• Компактные размеры позволяют размещать несколько кнопок в ограниченном пространстве
• Универсальная совместимость с типовыми кнопочными постами и шкафами управления

Ограничения применения

• Не предназначен для длительного удерживания в нажатом состоянии — рассчитан на импульсное включение
• Работает только с однонаправленной нагрузкой: не подходит для двухпозиционных переключений (нет переключающих контактов)
• Напряжение выше 230 В требует проверки совместимости с нагрузкой — максимальные значения указаны для аварийных режимов
• Не рекомендуется для взрывоопасных зон — отсутствует взрывозащита

Примеры использования

• Запуск станка на производственной линии
• Остановка конвейера при аварийной ситуации
• Подтверждение действия в пульте управления насосной станцией
• Индикация активного режима в системе АВР (автоматическое включение резерва)
• Кнопка “Стоп” в щите управления вентиляцией

Практические советы

• Выбирайте цвет синего толкателя для обозначения команд “пуск” — это соответствует общепринятой цветовой стандартизации
• При монтаже в металлическом щите используйте герметичную прокладку между корпусом и панелью — даже при IP65 возможна капиллярная проникновение влаги при плохой посадке
• Не затягивайте фиксирующую гайку слишком сильно — это может деформировать пластиковую основу и нарушить работу механизма
• Для многокнопочных пультов сочетайте эту модель с аналогичными по размеру и типу — так обеспечивается единый внешний вид и одинаковый усилие нажатия
• Проверьте соответствие диаметра отверстия в панели — 22 мм — перед заказом, особенно при использовании нестандартных корпусов
